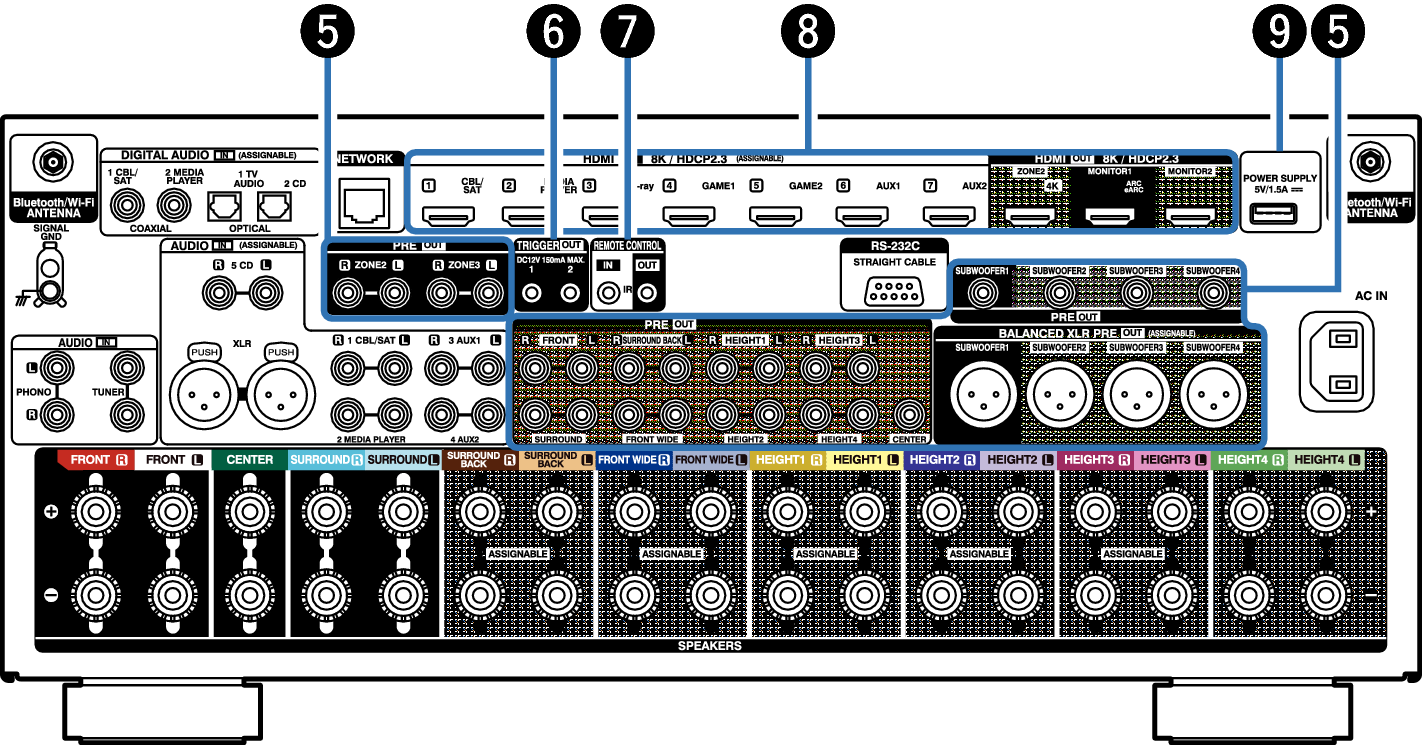

Rückseite
Anschlüsse für die Bluetooth-/WLAN-Antennen
Ermöglichen den Anschluss der mitgelieferten externen Antennen für die Bluetooth-/WLAN-Verbindung, wenn die Netzwerkverbindung über WLAN hergestellt wird oder wenn Sie ein Mobilgerät über Bluetooth verbinden. Link

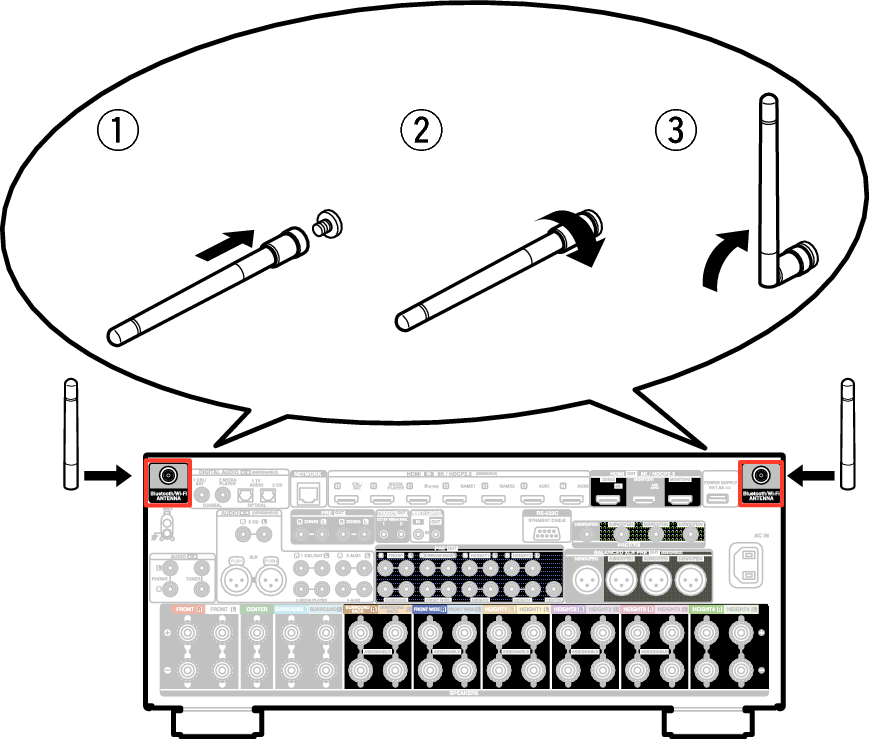

Platzieren Sie die externen Antennen für die Bluetooth-/WLAN-Verbindung gerade über dem Schraubanschluss auf der Rückseite.
Drehen Sie im Uhrzeigersinn, bis die Antennen richtig angeschlossen sind.
Drehen Sie die Antennen für einen möglichst guten Empfang nach oben.
Digitalaudio-Anschlüsse (DIGITAL AUDIO)
Ermöglichen den Anschluss von mit digitalen Audioanschlüssen ausgestatteten Geräten.
Analoge Audioanschlüsse (AUDIO)
Ermöglichen den Anschluss von mit analogen Audioanschlüssen ausgestatteten Geräten.
NETWORK-Anschluss
Zum Anschließen eines LAN-Kabels, wenn die Verbindung über ein kabelgebundenes LAN-Netzwerk hergestellt wird. Link
PRE OUT-Anschlüsse
Ermöglichen den Anschluss eines Subwoofers mit integriertem Verstärker oder eines externen Leistungsverstärkers.
TRIGGER OUT-Buchsen
Ermöglichen den Anschluss von mit der Trigger-Funktion ausgestatteten Geräten. Link
REMOTE CONTROL-Buchsen
Ermöglichen den Anschluss von Infrarotempfängern/-sendern, um dieses Gerät und externe Geräte aus einem anderen Raum bedienen zu können. Link
HDMI-Anschlüsse
Ermöglichen den Anschluss von mit HDMI-Anschlüssen ausgestatteten Geräten.
USB-Port (POWER SUPPLY)
Kann zur Stromversorgung von Streaming-Media Playern, usw. verwendet werden.
RS-232C-Anschluss
Ermöglicht die Verbindung von Geräten zur Heimautomationssteuerung, die mit RS-232C-Anschlüssen ausgestattet sind. Weitere Informationen zur seriellen Steuerung dieses Geräts finden Sie in der Bedienungsanleitung der Heimautomationssteuerung.
Führen Sie zuvor den unten beschriebenen Vorgang aus.
Schalten Sie dieses Gerät ein.
Schalten Sie dieses Gerät über die externe Steuerung aus.
Überprüfen Sie, ob sich das Gerät im Standby-Modus befindet.
Wechselstromeingang (AC IN)
Schließen Sie hier das Netzkabel an. Link
SIGNAL GND-Anschluss
Ermöglicht den Anschluss eines Erdungskabels für den Schallplattenspieler. Link
Lautsprecheranschlüsse (SPEAKERS)
Ermöglichen den Anschluss von Lautsprechern. Link
HINWEIS
Berühren Sie nicht die inneren Anschlusskontakte auf der Rückseite. Elektrostatische Entladung könnte das Gerät beschädigen.
