Anschluss von 9.1-Kanal-Lautsprechern

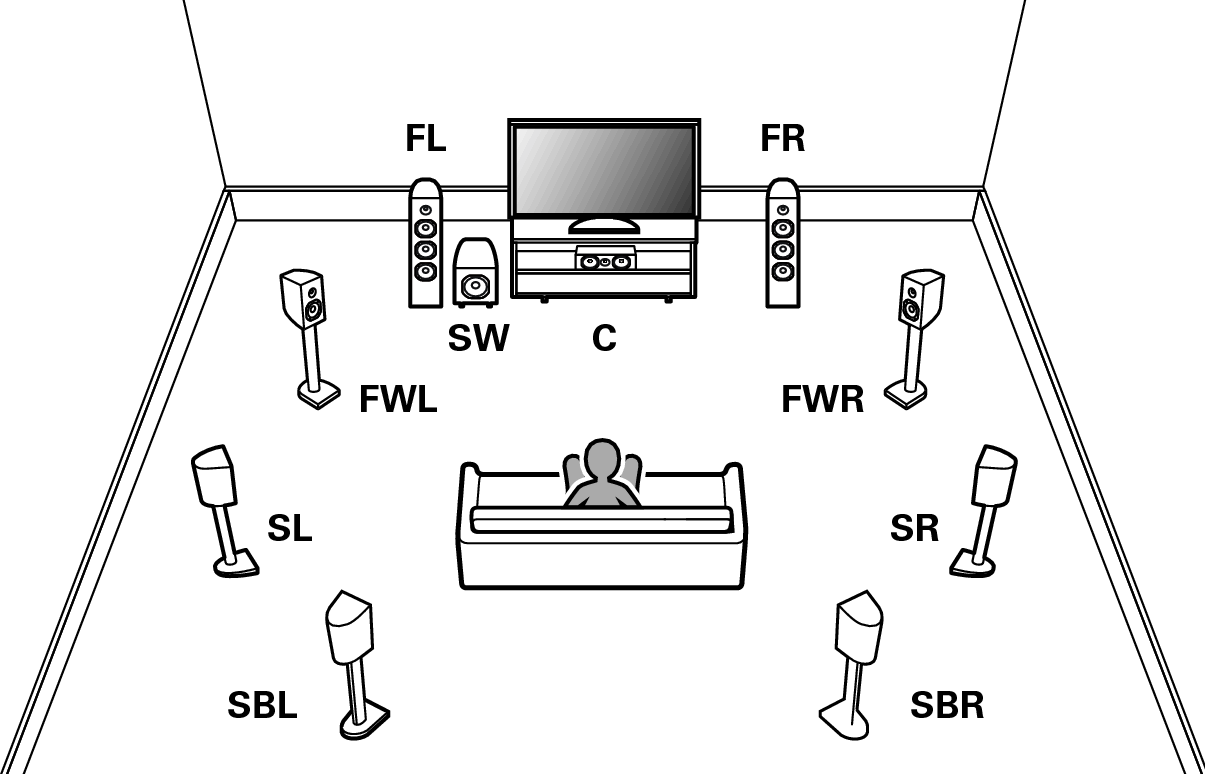

Beispielanordnung bei Verwendung von Surround-Back- und Front-Wide-Lautsprechern

Pict SP Layout 9.1 SB FW1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie im Folgenden.

Anschließen der Lautsprecher an die LautsprecheranschlüsseLink

Anschließen eines externen LeistungsverstärkersLink

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja
Surround: Ja
Surround Back: 2 Lautsprecher
Front Wide: Ja
Subwoofer: 1 Lautsprecher

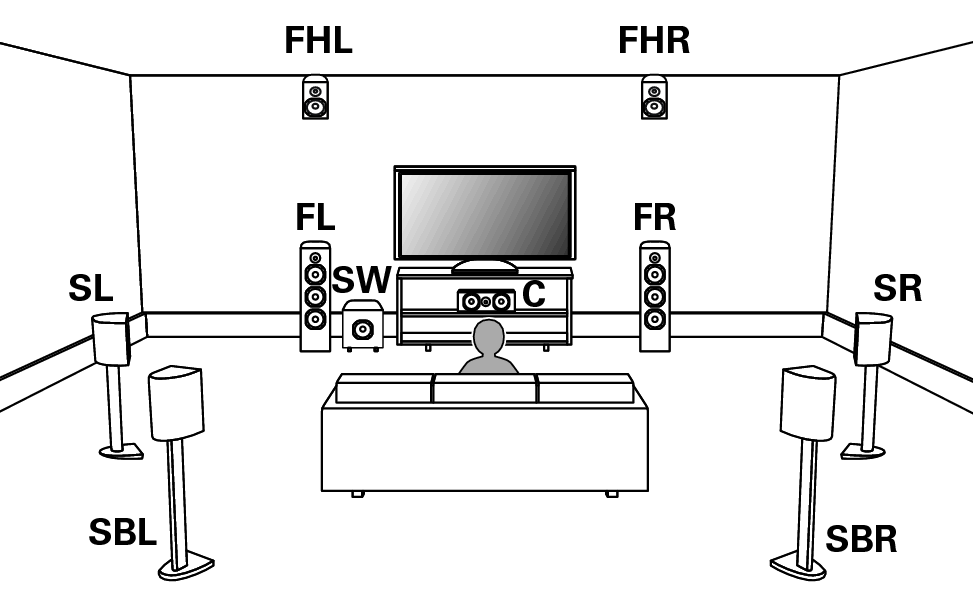

Beispielanordnung bei Verwendung von Surround-Back-Lautsprechern und einem Paar Height-Lautsprecher

Pict SP Layout 9.1 FH1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie im Folgenden.

Anschließen der Lautsprecher an die LautsprecheranschlüsseLink

Anschließen eines externen LeistungsverstärkersLink

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja
Surround: Ja
Surround Back: 2 Lautsprecher
Height-Lautsprecher: 2 Lautsprecher
Layout: Front Height Flower Mark
Subwoofer: 1 Lautsprecher

Die Front-Height-Lautsprecher können in der Einstellung “Lautsprecherkonfiguration” - “Layout” in andere Höhen-, Decken- oder Dolby Atmos-fähige Lautsprecher geändert werden.

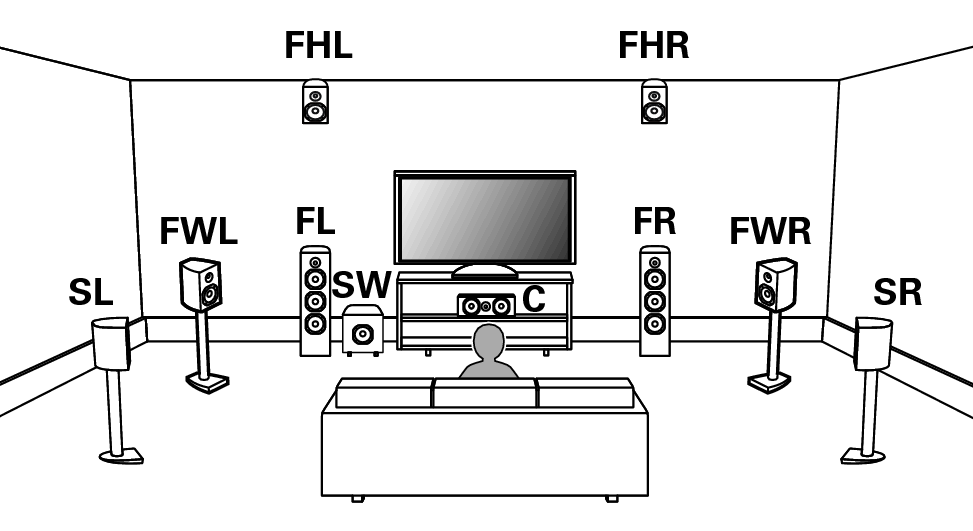

Beispielanordnung bei Verwendung von Front-Wide-Lautsprechern und einem Paar Height-Lautsprecher

Pict SP Layout 9.1 FW FH1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie im Folgenden.

Anschließen der Lautsprecher an die LautsprecheranschlüsseLink

Anschließen eines externen LeistungsverstärkersLink

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja
Surround: Ja
Front Wide: Ja
Height-Lautsprecher: 2 Lautsprecher
Layout: Front Height Flower Mark
Subwoofer: 1 Lautsprecher

Die Front-Height-Lautsprecher können in der Einstellung “Lautsprecherkonfiguration” - “Layout” in andere Höhen-, Decken- oder Dolby Atmos-fähige Lautsprecher geändert werden.

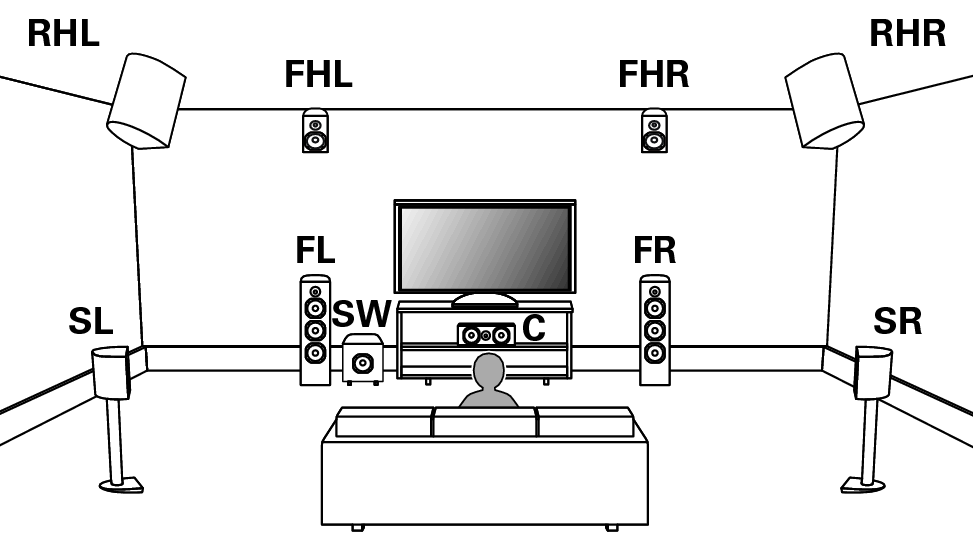

Beispielanordnung bei Verwendung von zwei Paar Height-Lautsprechern

Pict SP Layout 9.1 RH FH1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie im Folgenden.

Anschließen der Lautsprecher an die LautsprecheranschlüsseLink

Anschließen eines externen LeistungsverstärkersLink

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja
Surround: Ja
Height-Lautsprecher: 4 Lautsprecher
Front Layout: Front Height Flower Mark
Rear Layout: Rear Height Flower Mark
Subwoofer: 1 Lautsprecher

Die Front-Height-Lautsprecher und Rear-Height-Lautsprecher können in der Einstellung “Lautsprecherkonfiguration” - “Layout” in andere Höhen-, Decken- oder Dolby Atmos-fähige Lautsprecher geändert werden.

Beispielanordnung für das Auro-3D 9.1-Kanal-System

Diese Lautsprecherkonfiguration ist für die Auro-3D-Wiedergabe optimiert.

Pict SP Layout 9.1 Auro3D

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja
Surround: Ja
Height-Lautsprecher: 4 Lautsprecher
Front Layout: Front Height
Rear Layout: Surround Height
Subwoofer: 1 Lautsprecher
Conne SP 9.1_Auro A1H
