Anschließen einer ZONE

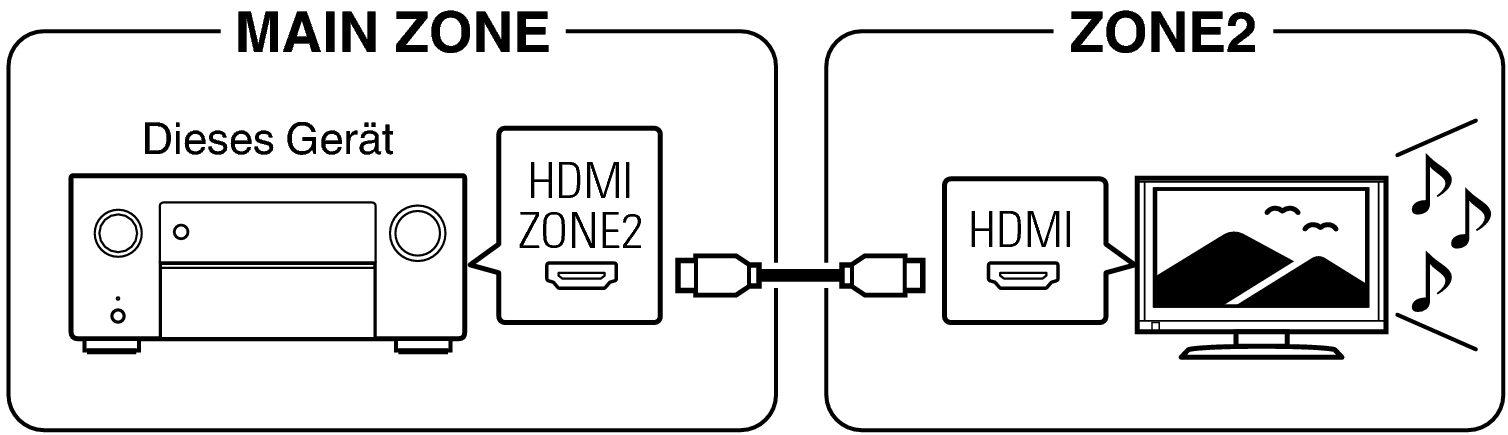

Anschluss 1: Anschluss über den HDMI ZONE2-Anschluss

Wenn ein Fernseher an den HDMI ZONE2 OUT-Anschluss angeschlossen wurde, können Sie Video oder Audio von dem an den HDMI 1 – 7 IN-Anschluss angeschlossenen Gerät in ZONE2 wiedergeben (Funktion HDMI ZONE2).

Pict ZONE Audio1 A1H

Wenn ein Fernseher an den HDMI ZONE2 OUT-Anschluss angeschlossen wurde, und MAIN ZONE und ZONE2 auf dieselbe Eingangsquelle eingestellt wurden, wird die Audioausgabe der MAIN ZONE möglicherweise auf 2-Kanal-Audio heruntergemischt.

Anschluss 2: Anschluss über einen Lautsprecherausgangsanschluss

Wenn für “Endstufen-Zuweisung” im Menü eine der folgenden Einstellungen vorgenommen wurde, wird Audio über die Lautsprecher in ZONE2 oder ZONE3 ausgegeben. Link

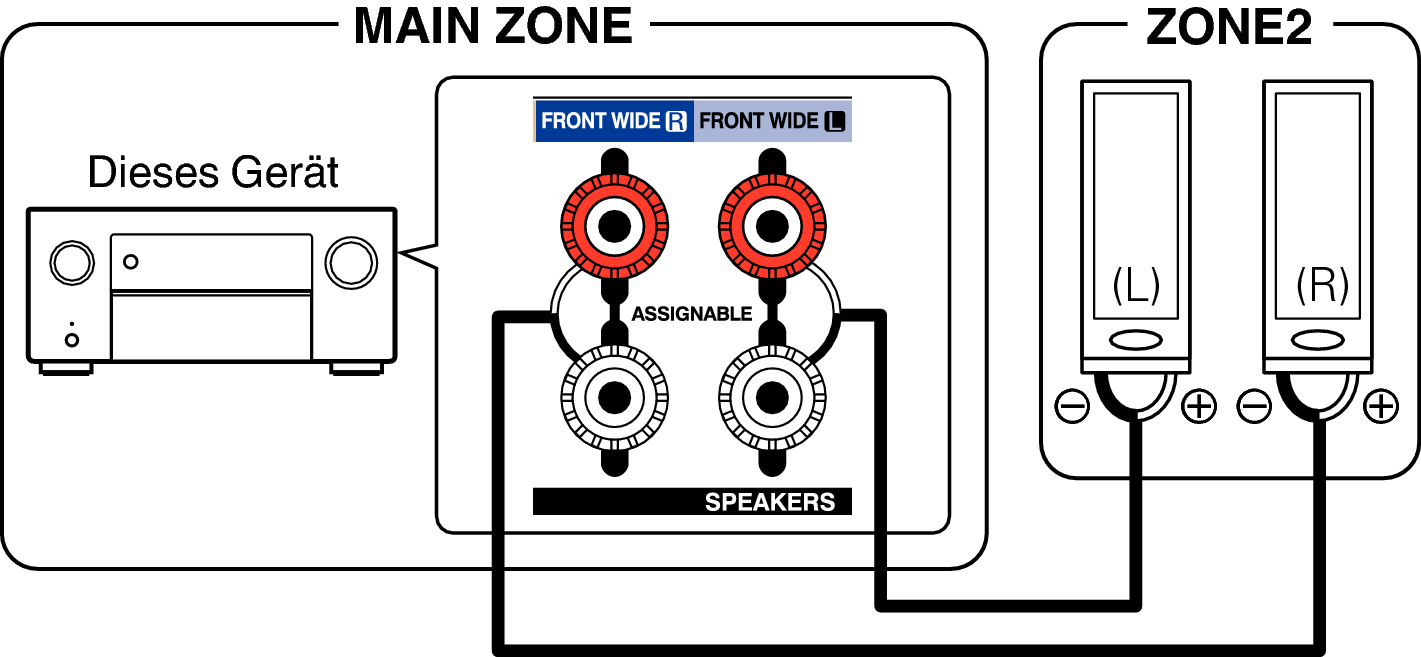

Endstufen-Zuweisung: 13.1-Kanal + Zone2

Pict ZONE Audio2 A1H

Endstufen-Zuweisung: 13.1-Kanal + Zone3

Pict ZONE Audio3 A1H

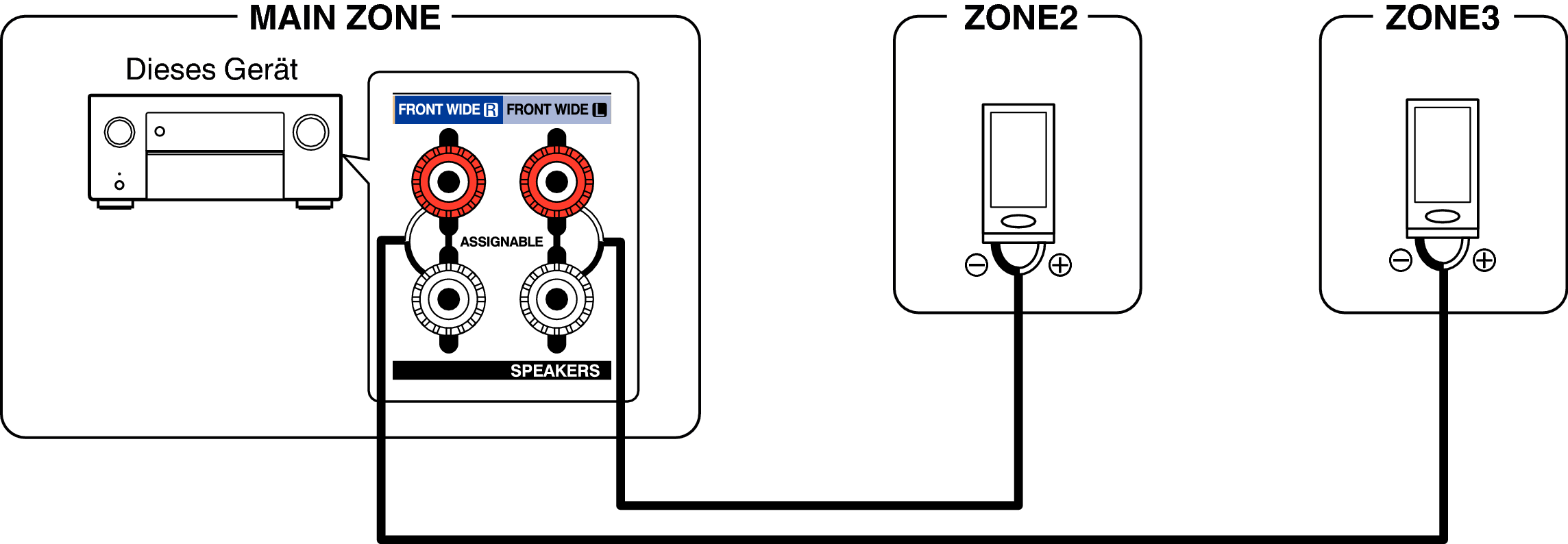

Endstufen-Zuweisung: 13.1-Kanal + Zone 2/3-MONO

Pict ZONE Audio4 A1H

Anschlussweise 3: Anschluss über die externen Leistungsverstärker

Die Audiosignale an den Audioausgängen von ZONE2 und ZONE3 des Geräts werden über die Leistungsverstärker für ZONE2 und ZONE3 ausgegeben.

Pict ZONE Audio5 A1H
