Lautsprecherkonfiguration und Einstellungen für “Endstufen-Zuweisung”
Dieses Gerät verfügt über einen integrierten 15-Kanal-Leistungsverstärker. Zusätzlich zum 5.1-Kanal-Basissystem können Sie verschiedene Lautsprechersysteme konfigurieren, indem Sie die Einstellungen von “Lautsprecherkonfiguration” an Ihr Anwendungsgebiet anpassen. Beispiele sind 7.1-Kanal-Systeme, Bi-Amp-Anschlüsse und 2-Kanal-Systeme für die Wiedergabe in mehreren Zonen. Link
Führen Sie die Einstellungen von “Lautsprecherkonfiguration” zur Anpassung an die Anzahl von Zimmern und die installierte Lautsprecherkonfiguration aus. Link
|
Wiedergabe Lautsprecher in jeder Zone |
“Endstufen-Zuweisung”-Einstellungen |
Anschlussseite |
||
|---|---|---|---|---|
|
MAIN ZONE |
ZONE2 |
ZONE3 |
||
|
5.1-Kanal-Wiedergabe |
2-Kanal (Pre-out) |
2-Kanal (Pre-out) |
Diese Einstellung kann in allen Einstellungen von “Endstufen-Zuweisung” festgelegt werden. |
|
|
7.1-Kanal-Wiedergabe |
||||
|
9.1-Kanal-Wiedergabe |
13.1-Kanal + Zone2 |
|||
|
11.1-Kanal-Wiedergabe |
13.1-Kanal + Zone2 |
|||
|
13.1-Kanal-Wiedergabe (Dolby-Atmos und Auro-3D) |
15.1-Kanal (Standard) |
|||
|
15.1-Kanal-Wiedergabe für Dolby Atmos |
15.1-Kanal (Standard) |
|||
|
15.1-Kanal für Dolby-Atmos und 13.1-Kanal für Auro-3D |
15.1-Kanal (Standard) |
|||
|
13.1-Kanal-Wiedergabe (Bi-Amp-Anschluss für Front-Lautsprecher) |
13.1-Kanal (Bi-Amp) |
|||
|
7.1-Kanal-Wiedergabe (Bi-Amp-Anschluss für alle Kanäle) |
7.1-Kanal (volles Bi-Amping) |
|||
|
Zweite Front-Lautsprecher |
13.1-Kanal + Front B |
|||
|
13.1-Kanal-Wiedergabe |
2-Kanal |
2-Kanal (Pre-out) |
13.1-Kanal + Zone2 |
|
|
13.1-Kanal-Wiedergabe |
2-Kanal (Pre-out) |
2-Kanal |
13.1-Kanal + Zone3 |
|
|
11.1-Kanal-Wiedergabe (Bi-Amp-Anschluss für Front-Lautsprecher) |
2-Kanal |
2-Kanal (Pre-out) |
11.1-Kanal (Bi-Amp) + Zone 2 |
|
|
11.1-Kanal-Wiedergabe |
2-Kanal |
2-Kanal |
11.1-Kanal + Zone 2/3 |
|
|
13.1-Kanal-Wiedergabe |
1-Kanal |
1-Kanal |
13.1-Kanal + Zone 2/3-MONO |
|
|
15.1-Kanalwiedergabe (bei Verwendung dieses Geräts als Vorverstärker) |
2-Kanal (Pre-out) |
2-Kanal (Pre-out) |
Vorverstärker |
|
Je nach Lautsprecherkonfiguration können unterschiedliche Klangmodi ausgewählt werden.
Auf den folgenden Seiten finden Sie einige grundlegende Anschlussbeispiele.
Unter Beispielanordnung für das Auro-3D 11.1-Kanal-SystemLink finden Sie einen Beispielanschluss, wenn Sie Auro-3D mit einem 11.1-Kanal-System unter Verwendung des 5.1-Kanal-Basissystems und der Front-Height-, Surround-Height-, Top-Surround- und Center-Height-Lautsprecher abspielen.
Beachten Sie bitte bei Wiedergabe von Auro-3D mit einem 13.1-Kanal-System und zusätzlichen Surround-Back-, Top-Surround- und Center-Height-Lautsprechern auch das Anschluss-Beispiel für Beispielanordnung für das Auro-3D 13.1-Kanal-SystemLink.
Zusätzlich zu den unter S. Link - Link, beschriebenen Anschlüssen können an dieses Gerät verschiedene Lautsprecher mit der Einstellung “Lautsprecherkonfiguration” angeschlossen werden.

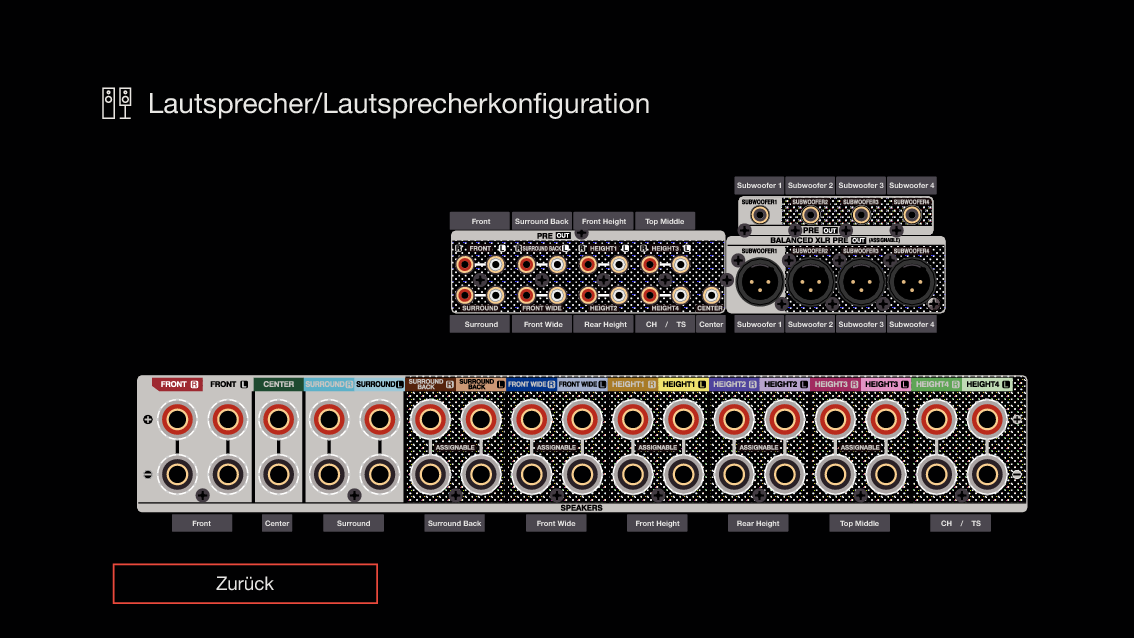

Weitere Informationen finden Sie im Menübildschirm unter “Zeige Terminal-Ansicht” im “Lautsprecherkonfiguration”-Einstellungsbildschirm. Dort wird erläutert, wie Sie die Anschlüsse in Ihrer Umgebung vornehmen.
