Bi-Amp-Anschluss

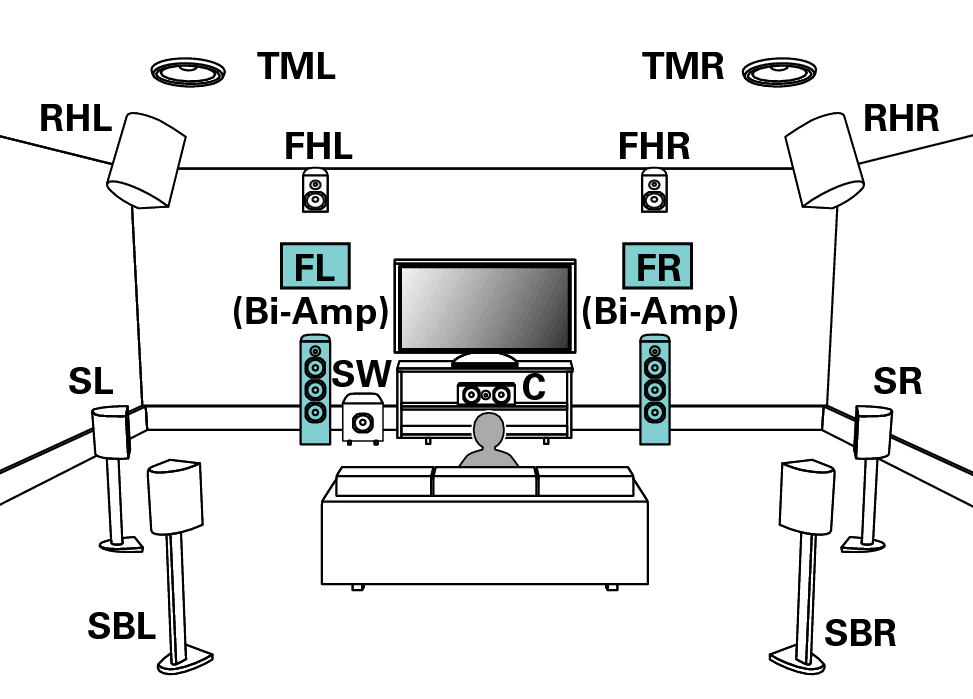

13.1-Kanal-Wiedergabe (Bi-Amp-Anschluss für Front-Lautsprecher)
Mit diesem System können Sie 13.1-Kanäle wiedergeben. Sie können den Bi-Amp-Anschluss für die Front-Lautsprecher verwenden. Bei der Bi-Amp-Anschlussmethode können Sie separate Verstärker an die Hochtöner- und Tieftöneranschlüsse eines Bi-Amp-fähigen Lautsprechers anschließen. Über diesen Anschluss kann die Gegen-EMK (Kraft, die nicht ausgegeben, sondern zurückgegeben wird) vom Tieftöner direkt zum Hochtöner fließen, ohne die Klangqualität zu beeinträchtigen. Dies führt zu einer verbesserten Klangqualität.
Wenn Sie Bi-Amp-Verbindungen herstellen, müssen Sie sicherstellen, dass Sie die Kurzschlussplatte oder das Kabel zwischen dem Tieftonlautsprecher und dem Hochtonlautsprecheranschluss entfernen.
Die Lautsprecheranschlüsse für Bi-Amp-Verbindungen zu den Front-Lautsprechern sind je nach Anordnung in der MAIN ZONE unterschiedlich. Siehe “Lautsprecherkonfiguration” - “Bi-Amp”. Link
Die Höhen-, Decken- und Dolby Atmos Enabled-Lautsprecher können an die HEIGHT1-, HEIGHT2- und HEIGHT3-Lautsprecheranschlüsse angeschlossen werden. Wählen Sie den anzuschließenden Lautsprecher im Menü in den Layout-Einstellungen aus. Link

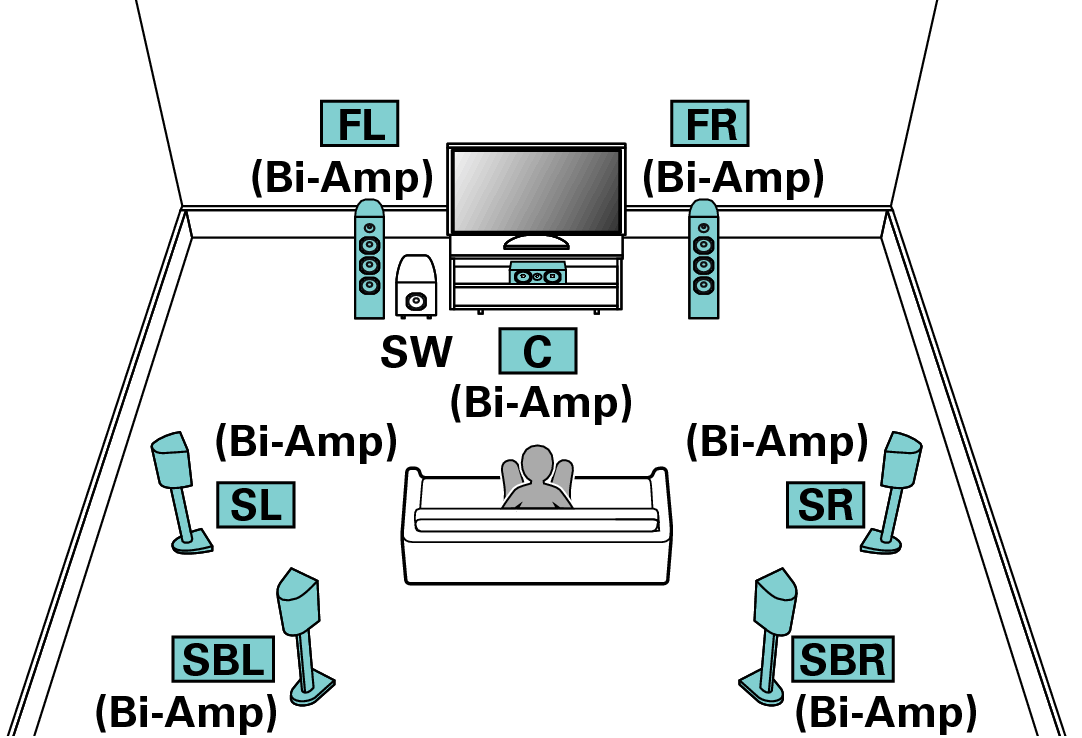

7.1-Kanal-Wiedergabe: Bi-Amp-Anschluss für alle Lautsprecher
Mit diesem System können Sie 7.1-Kanäle wiedergeben.
Bi-Amp-Anschlüsse stehen für alle Lautsprecher zur Verfügung.
Zusätzlich zum 7.1-Kanal-System mit Surround-Back-Lautsprechern können Sie es zu einem 7.1-Kanal-System mit Front-Wide- oder Height-Lautsprechern ausbauen. Um dies zu konfigurieren, stellen Sie “Lautsprecherkonfiguration” - “Endstufen-Zuweisung” auf “7.1-Kanal (volles Bi-Amping)” ein. Link
Die Anschlüsse für die Einstellung “7.1-Kanal (volles Bi-Amping)” variieren je nach der von Ihnen verwendeten Lautsprecheranordnung. Verbinden Sie sie anhand der folgenden Tabelle.
Ausgegebene Audiosignale von jedem Lautsprecheranschluss
Beziehen Sie sich auf die folgende Tabelle, verwenden Sie die Lautsprecheranschlüsse, die das gleiche Signal ausgeben und stellen Sie eine Bi-Amp-Verbindung her.
Lautsprecheranordnung |
Lautsprecheranschluss |
||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
FRONT R |
FRONT L |
CENTER |
SURROUND R |
SURROUND L |
SURROUND BACK R |
SURROUND BACK L |
FRONT WIDE R |
FRONT WIDE L |
HEIGHT 1 R |
HEIGHT 1 L |
HEIGHT 2 R |
HEIGHT 2 L |
HEIGHT 3 R |
HEIGHT 3 L |
HEIGHT 4 R |
HEIGHT 4 L |
|
5.1-Kanal + Surround-Back |
Front R |
Front L |
Center |
Surround |
Surround L |
Surround-Back R |
Surround-Back L |
Front R |
Front L |
Nicht verwendet |
Center |
Surround R |
Surround L |
Surround-Back R |
Surround-Back L |
Nicht verwendet |
Nicht verwendet |
5.1-Kanal + Front-Wide |
Front R |
Front L |
Center |
Surround |
Surround L |
Front-Wide R |
Front-Wide L |
Front-Wide R |
Front-Wide L |
Nicht verwendet |
Center |
Surround R |
Surround L |
Front R |
Front L |
Nicht verwendet |
Nicht verwendet |
5.1-Kanal + Height |
Front R |
Front L |
Center |
Surround |
Surround L |
Height R |
Height L |
Front R |
Front L |
Height R |
Height L |
Surround R |
Surround L |
Nicht verwendet |
Center |
Nicht verwendet |
Nicht verwendet |
