Anschluss von 13.1-Kanal-Lautsprechern

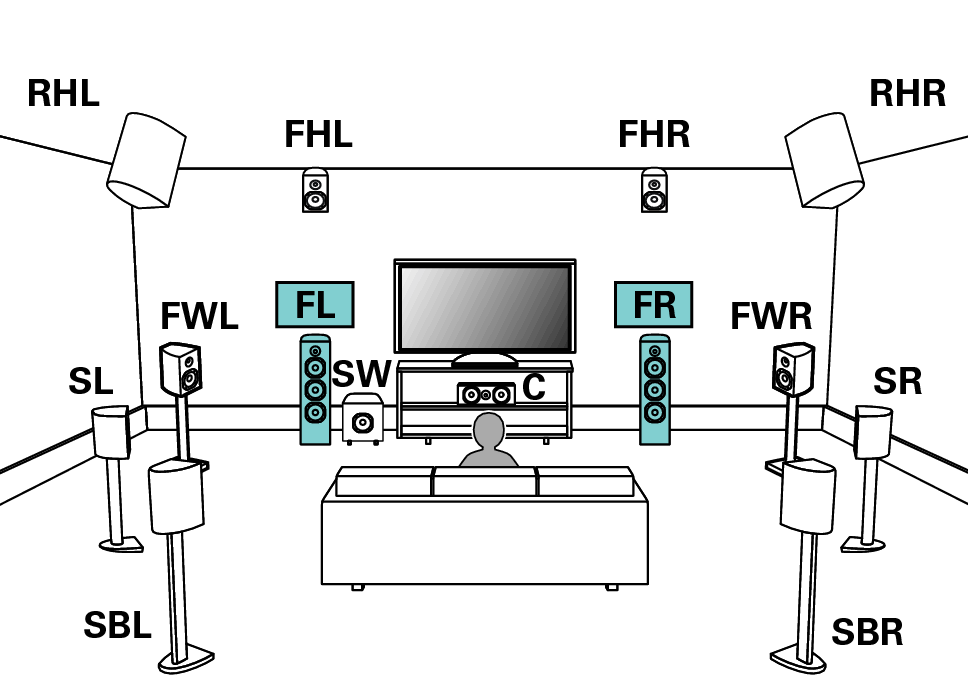

Beispielanordnung bei Verwendung von Surround-Back-Lautsprechern, Front-Wide-Lautsprechern und zwei Paar Height-Lautsprechern

Pict SP Layout 13.1 FH RH FW1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie im Folgenden.

Anschließen der Lautsprecher an die LautsprecheranschlüsseLink

Anschließen eines externen LeistungsverstärkersLink

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja

Surround: Ja

Surround Back: 2 Lautsprecher

Front Wide: Ja

Height-Lautsprecher: 4 Lautsprecher

Front Layout: Front Height

Rear Layout: Rear Height

Subwoofer: 1 Lautsprecher

Beispielanordnung bei Verwendung von Surround-Back-Lautsprechern und drei Paar Height-Lautsprechern

Pict SP Layout 13.1 FH RH TM1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie im Folgenden.

Anschließen der Lautsprecher an die LautsprecheranschlüsseLink

Anschließen eines externen LeistungsverstärkersLink

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja

Surround: Ja

Surround Back: 2 Lautsprecher

Height-Lautsprecher: 6 Lautsprecher

Front Layout: Front Height

Middle Layout: Top Middle

Rear Layout: Rear Height

Subwoofer: 1 Lautsprecher

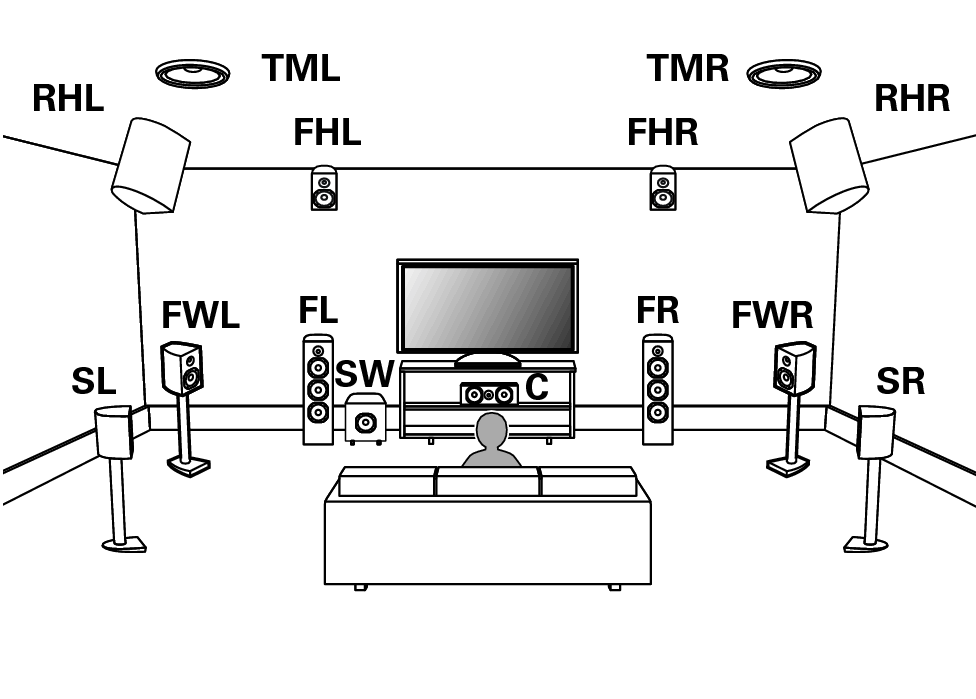

Beispielanordnung bei Verwendung von Front-Wide-Lautsprechern und drei Paar Height-Lautsprechern

Pict SP Layout 13.1 FW RH TM1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie im Folgenden.

Anschließen der Lautsprecher an die LautsprecheranschlüsseLink

Anschließen eines externen LeistungsverstärkersLink

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja

Surround: Ja

Front Wide: Ja

Height-Lautsprecher: 6 Lautsprecher

Front Layout: Front Height

Middle Layout: Top Middle

Rear Layout: Rear Height

Subwoofer: 1 Lautsprecher

Beispielanordnung für das Auro-3D 13.1-Kanal-System

Diese Lautsprecherkonfiguration ist für die Auro-3D-Wiedergabe optimiert.

Pict SP Layout 13.1 Auro1

Informationen zu den einzelnen Lautsprecherverbindungen finden Sie im Folgenden.

Anschließen der Lautsprecher an die LautsprecheranschlüsseLink

Anschließen eines externen LeistungsverstärkersLink

Stellen Sie Lautsprecherkonfiguration im Menü wie folgt ein. Link

Center: Ja

Surround: Ja

Surround Back: 2 Lautsprecher

Height-Lautsprecher: 6 Lautsprecher

Front Layout: Front Height

Middle Layout: Surround Height

Rear Layout: Nein

TS/CH: TS/CH

Subwoofer: 1 Lautsprecher

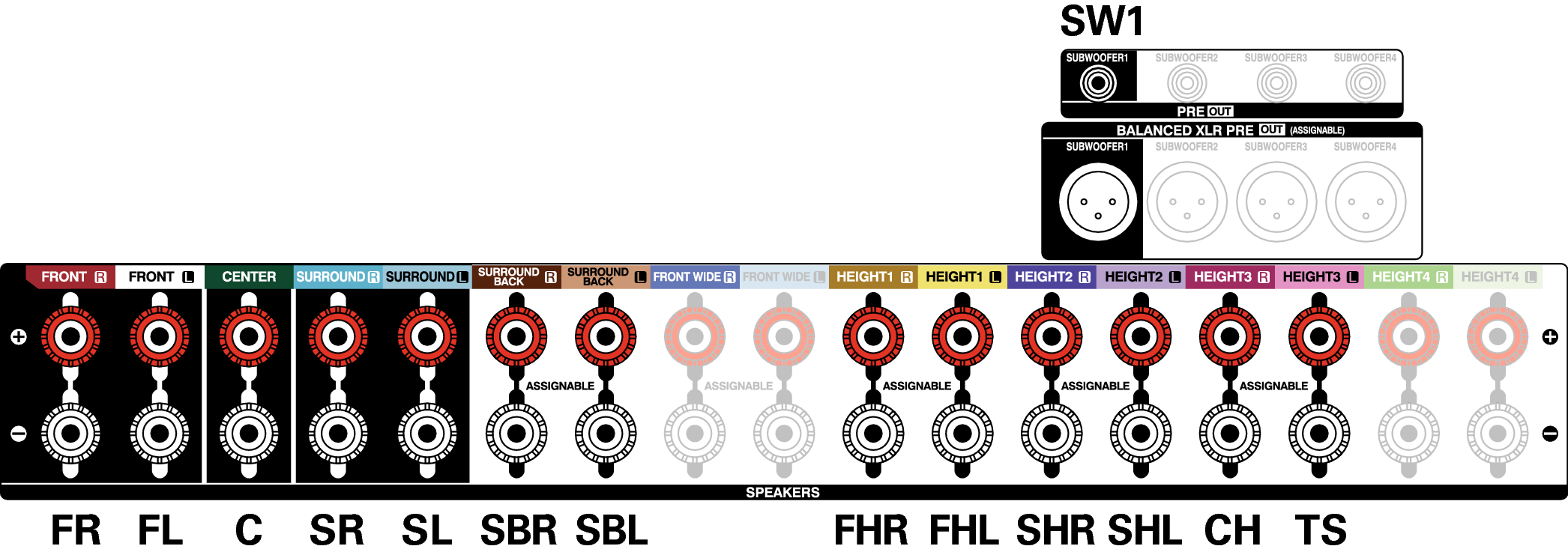

Conne SP 13.1_Auro A1H

Wenn Sie zwei Paar Height-Lautsprecher mit einem Center-Height- und einem Top-Surround-Lautsprecher verwenden möchten, schließen Sie den Center-Height- und den Top-Surround-Lautsprecher an den HEIGHT 3-Anschluss an.
