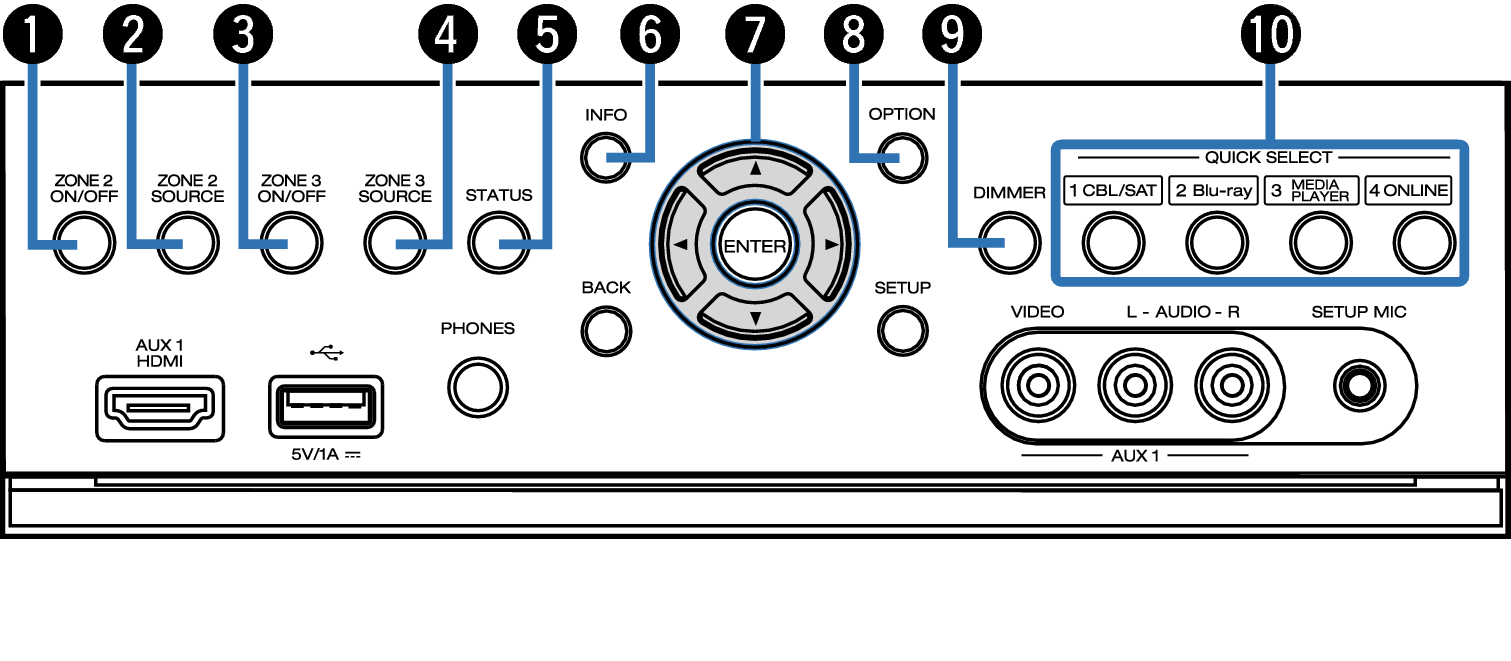

Mit offener Klappe

ZONE2 ON/OFF-Taste

Schaltet ZONE2 ein/aus. Link

ZONE2 SOURCE-Taste

Ermöglicht die Auswahl der Eingangsquelle für ZONE2. Link

ZONE3 ON/OFF-Taste

Schaltet ZONE3 ein/aus. Link

ZONE3 SOURCE-Taste

Ermöglicht die Auswahl der Eingangsquelle für ZONE3. Link

STATUS-Taste

Mit jedem Druck auf die Taste ändern sich die im Display angezeigten Informationen. Link

Informationstaste (INFO)

Ermöglicht die Anzeige der Statusinformationen auf dem Fernsehbildschirm. Link

Pfeiltasten ( shirosankaku shirosankaku-Reverse White-Arrow-Left White-Arrow-Right )

Ermöglichen die Auswahl von Elementen. Link

OPTION-Taste

Ermöglicht die Anzeige des Optionsmenüs auf dem Fernsehbildschirm. Link

DIMMER-Taste

Mit jedem Druck auf die Taste ändert sich die Helligkeit des Displays. Link

QUICK SELECT-Tasten

Mit einem einfachen Druck auf eine dieser Tasten können Sie die Einstellungen abrufen, die für die Taste registriert sind, wie Eingangsquelle, Lautstärke und Klangmoduseinstellungen. Link

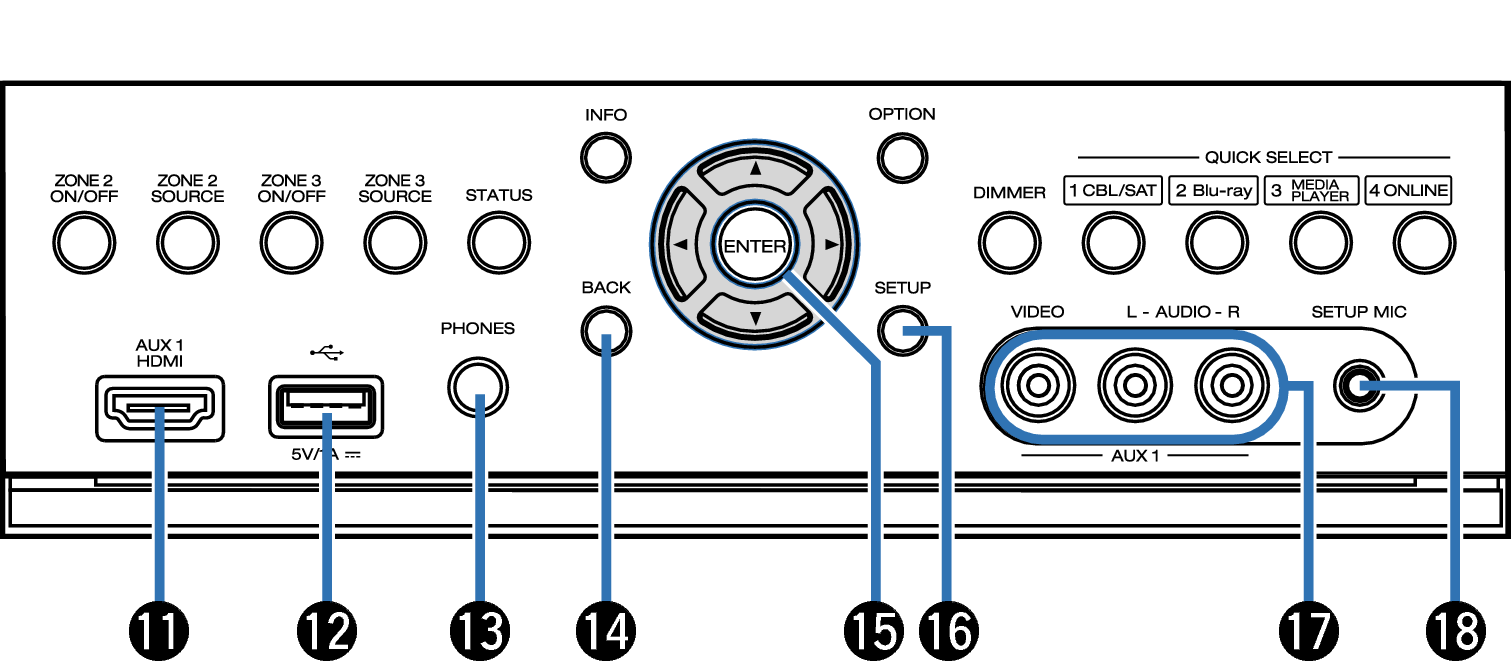

AUX1 HDMI-Anschluss

Für den Anschluss von mit dem HDMI-Ausgang kompatiblen Geräten wie Videokameras und Spielekonsolen. Link

USB-Anschluss

Für den Anschluss von USB-Speichergeräten und des mit dem iPod gelieferten USB-Kabels. Link

Kopfhörerbuchse (PHONES)

Ermöglicht den Anschluss von Kopfhörern.

Wenn der Kopfhörer an diese Buchse angeschlossen ist, ist kein Ton mehr aus den angeschlossenen Lautsprechern zu hören, auch nicht über die PRE OUT-Anschlüsse.

HINWEIS

Zur Vermeidung von Gehörschäden sollte die Lautstärke nicht übermäßig hoch eingestellt werden.

BACK-Taste

Ermöglicht das Zurückkehren zum vorherigen Bildschirm. Link

ENTER-Taste

Diese Taste bestätigt die Auswahl. Link

SETUP-Taste

Ermöglicht die Anzeige des Menüs auf dem Fernsehbildschirm. Link

AUX1 INPUT-Anschluss

Für den Anschluss von mit dem Analog-Ausgang kompatiblen Geräten wie Videokameras und Spielekonsolen. Link

SETUP MIC-Buchse

Wird zum Anschließen des mitgelieferten Mikrofons für die Klangkalibrierung verwendet. Link
