Panneau arrière
Connecteurs Bluetooth/d’antenne LAN
Utilisé pour connecter les antennes externes incluses pour une connexion Bluetooth/sans fil lors de la connexion à un réseau local sans fil, ou lors de la connexion à un appareil portable via Bluetooth. lien

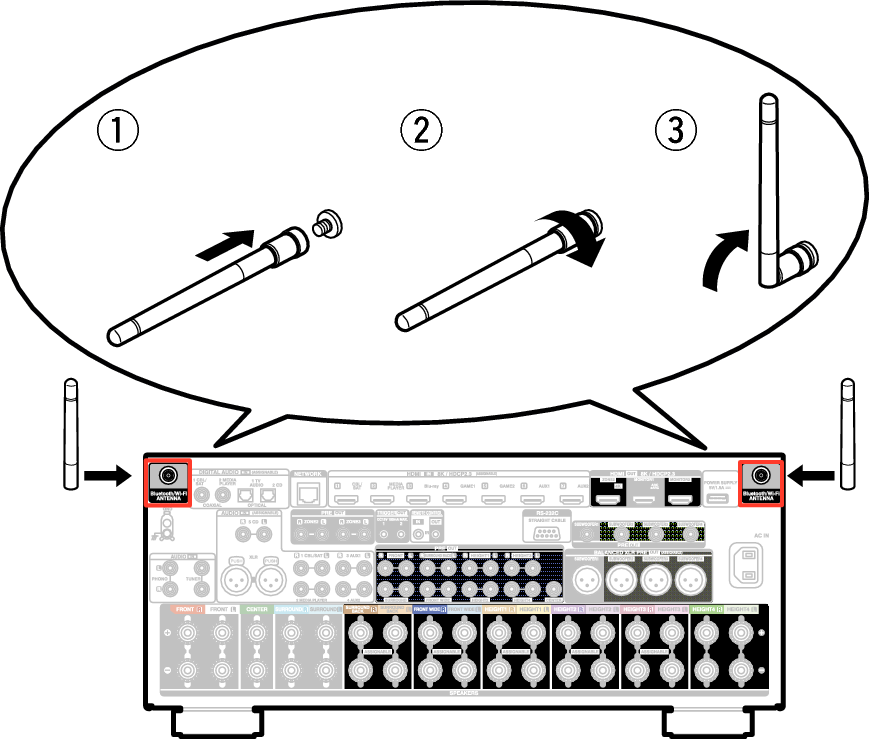

Placez les antennes externes pour une connexion Bluetooth/sans fil de façon uniforme sur la borne à vis de l’arrière.
Tournez dans le sens des aiguilles d’une montre jusqu’à ce que les antennes soient bien connectées.
Faites tourner l’antenne vers le haut pour une meilleure réception.
Bornes audio numériques (DIGITAL AUDIO)
Utilisées pour connecter des dispositifs équipés de bornes audio numérique.
Bornes audio analogiques (AUDIO)
Utilisées pour connecter des dispositifs équipés de bornes audio analogique.

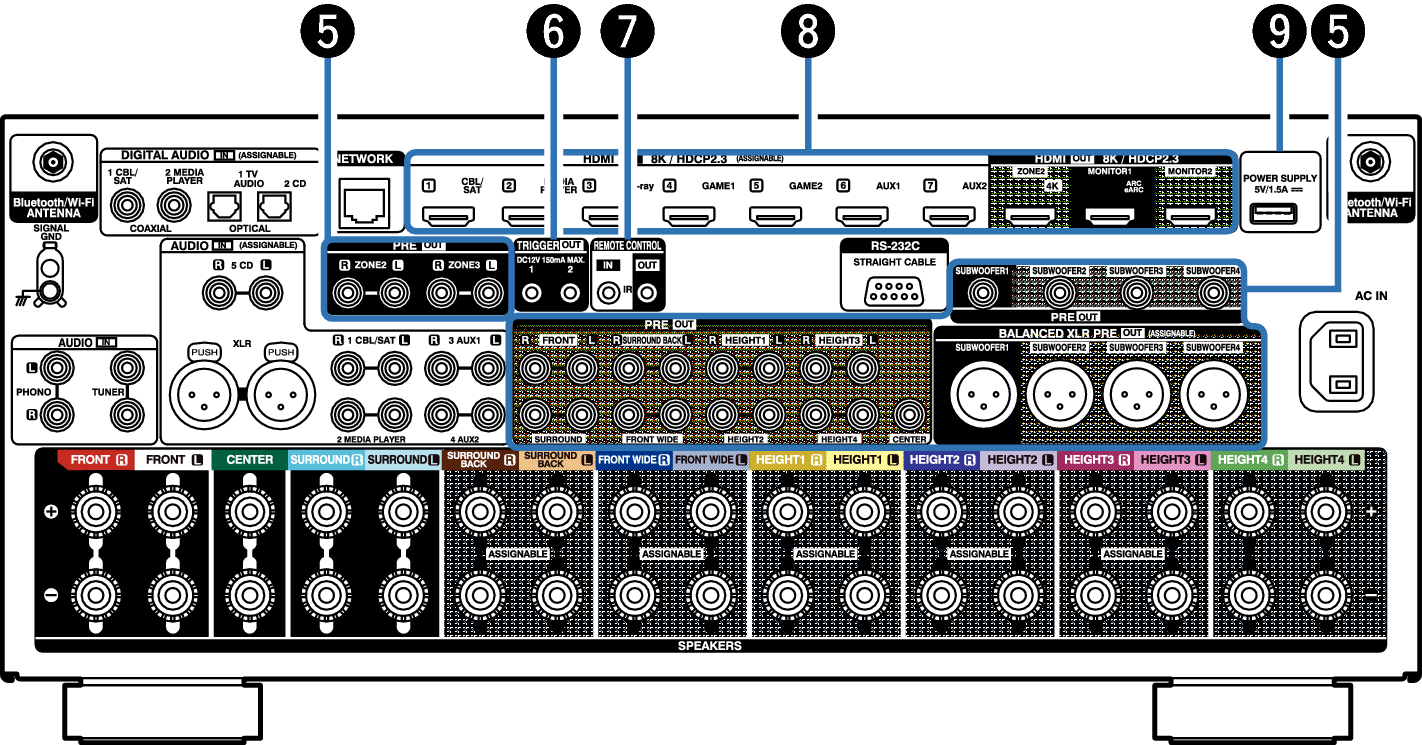

Borne NETWORK
Sert à connecter un câble LAN lors de la connexion à un réseau LAN câblé. lien
Bornes PRE OUT
Utilisées pour connecter un subwoofer avec un amplificateur intégré ou un amplificateur de puissance externe.
Prises TRIGGER OUT
Utilisées pour connecter des dispositifs équipés de la fonction trigger. lien
Prises REMOTE CONTROL
Utilisées pour connecter des récepteurs/transmetteurs infrarouges capables de commander cet appareil et les appareils externes depuis une autre pièce. lien
Bornes HDMI
Utilisées pour connecter des dispositifs équipés de bornes HDMI.
Port USB (POWER SUPPLY)
Peut être utilisé pour alimenter des lecteurs de médias en continu, etc.

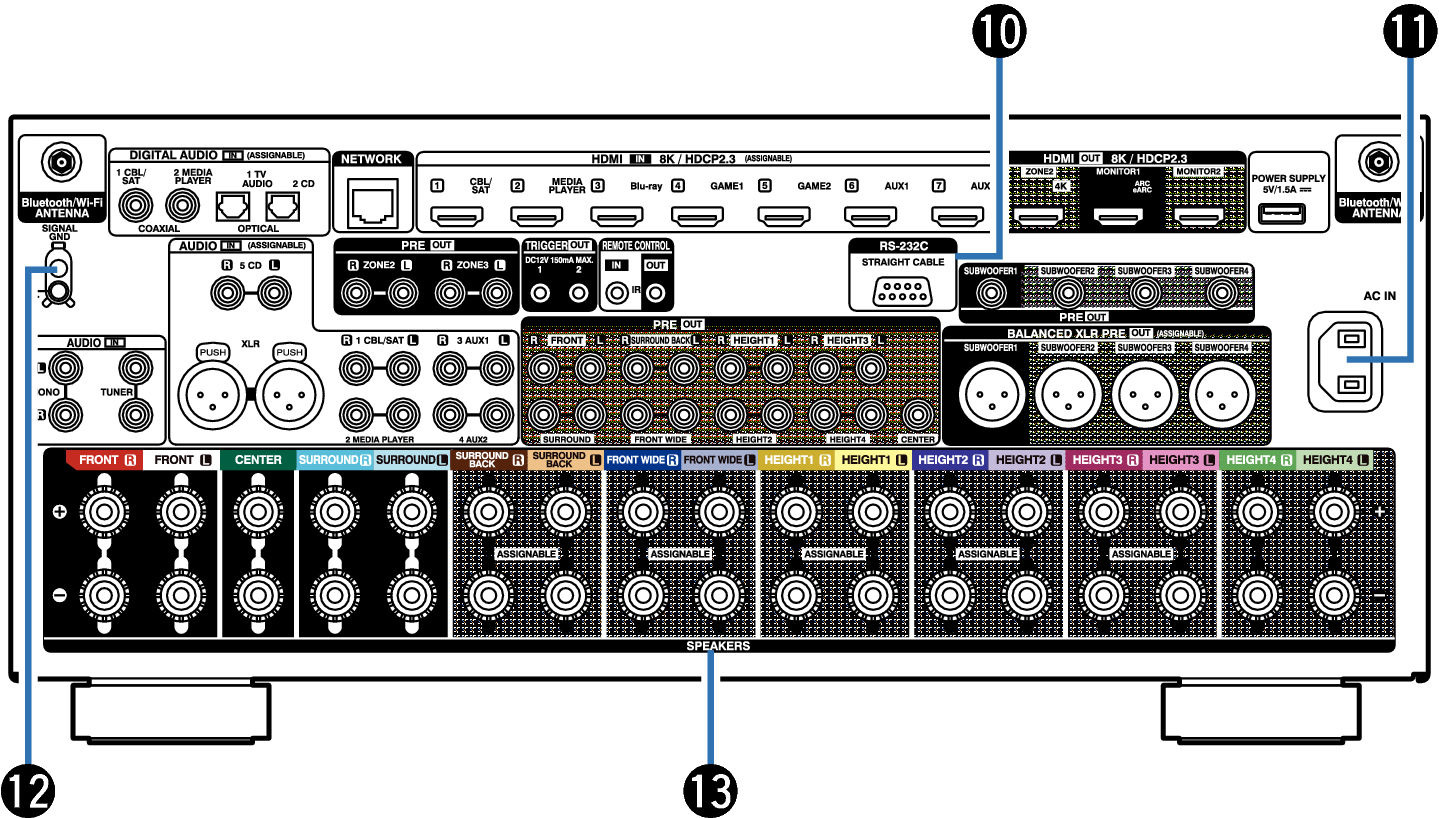

Borne RS-232C
Permet de connecter des dispositifs de commande domotique équipés de bornes RS-232C. Consultez le manuel de l’Utilisateur du contrôleur domestique externe pour plus d’informations sur le contrôle en série de cet appareil.
Veuillez exécuter la procédure ci-dessous auparavant.
Mettez en marche cet appareil.
Eteignez cet appareil à partir du contrôleur externe.
Vérifiez que l’appareil est en mode veille.
Prise CA (AC IN)
Utilisée pour brancher le cordon d’alimentation. lien
Borne SIGNAL GND
Sert à connecter un câble de mise à la terre à la platine. lien
Bornes d’enceintes (SPEAKERS)
Utilisées pour connecter des enceintes. lien
REMARQUE
Ne touchez pas les broches internes des connecteurs sur le panneau arrière. Une éventuelle décharge électrique pourrait endommager de façon permanente votre appareil.
