Configuration de l’enceinte et paramétrages de l’ “Affectation des Amplis”
Cet appareil est équipé d’un amplificateur de puissance à 15 canaux. En plus du système 5.1 canaux de base, une variété de systèmes d’enceintes peut être configurée en changeant les paramétrages de “Disposition des enceintes” en fonction de l’application, par exemple les systèmes du 7.1 canaux, les connexions bi-amplificateur et les systèmes à 2 canaux pour la lecture multizone. lien
Effectuez le paramétrage “Disposition des enceintes” en fonction du nombre de pièces et de la configuration des enceintes qui seront installées. lien
|
Lire une enceinte dans chaque zone |
“Affectation des Amplis” réglages |
Page de connexion |
||
|---|---|---|---|---|
|
MAIN ZONE |
ZONE2 |
ZONE3 |
||
|
Lecture sur 5.1 canaux |
2 canaux |
2 canaux |
Réglable dans tous les réglages “Affectation des Amplis”. |
|
|
Lecture sur 7.1 canaux |
||||
|
Lecture sur 9.1 canaux |
13.1p + ZONE2 |
|||
|
Lecture sur 11.1 canaux |
13.1p + ZONE2 |
|||
|
Lecture en canal 13.1 (Dolby Atmos et Auro-3D) |
15.1p (Défaut) |
|||
|
Lecture 15.1 canaux pour Dolby Atmos |
15.1p (Défaut) |
|||
|
15.1 canaux pour Dolby Atmos et 13.1 canaux pour Auro-3D |
15.1p (Défaut) |
|||
|
Lecture en canal 13.1 (connexion bi-amplifiée des enceintes avant) |
13.1p (bi-amp) |
|||
|
Lecture en 7.1 canaux (connexion bi-amplifiée de tous les canaux) |
7,1 cnx large bande Bi-Amp |
|||
|
Enceintes avant secondaires |
13.1p + Front B |
|||
|
Lecture 13.1 canaux |
2 canaux |
2 canaux |
13.1p + ZONE2 |
|
|
Lecture 13.1 canaux |
2 canaux |
2 canaux |
13.1p + ZONE3 |
|
|
Lecture en canal 11.1 (connexion bi-amplifiée des enceintes avant) |
2 canaux |
2 canaux |
11.1p (bi-amp)+ ZONE2 |
|
|
Lecture sur 11.1 canaux |
2 canaux |
2 canaux |
11.1p+ZONE2/3 |
|
|
Lecture 13.1 canaux |
1 canaux |
1 canaux |
13.1p+ZONE2/3-MONO |
|
|
Lecture 15.1 canaux (en utilisant cet appareil comme un préamplificateur) |
2 canaux |
2 canaux |
Préamplificateur |
|
Le mode son qui peut être sélectionné varie en fonction de la configuration de l’enceinte.
Les pages suivantes disposent d’exemples basiques de connexion.
Consultez l’exemple de connexion pour Exemple de disposition pour le système Auro-3D 11.1 canauxlien pour la lecture Auro-3D avec un système 11.1 canaux doté du système de base à 5.1 canaux et des enceintes avant haut, surround hautes, surround supérieures et centre-hautes.
Consultez également l’exemple de connexion Exemple de disposition pour le système Auro-3D 13.1 canauxlien pour la lecture en Auro-3D avec un système à 13.1 canaux en ajoutant les enceintes surround arrière, surround supérieures et centre-hautes.
En plus des connections décrites dans p. lien - lien, cet appareil permet diverses connexions d’enceintes avec le réglage “Disposition des enceintes”.

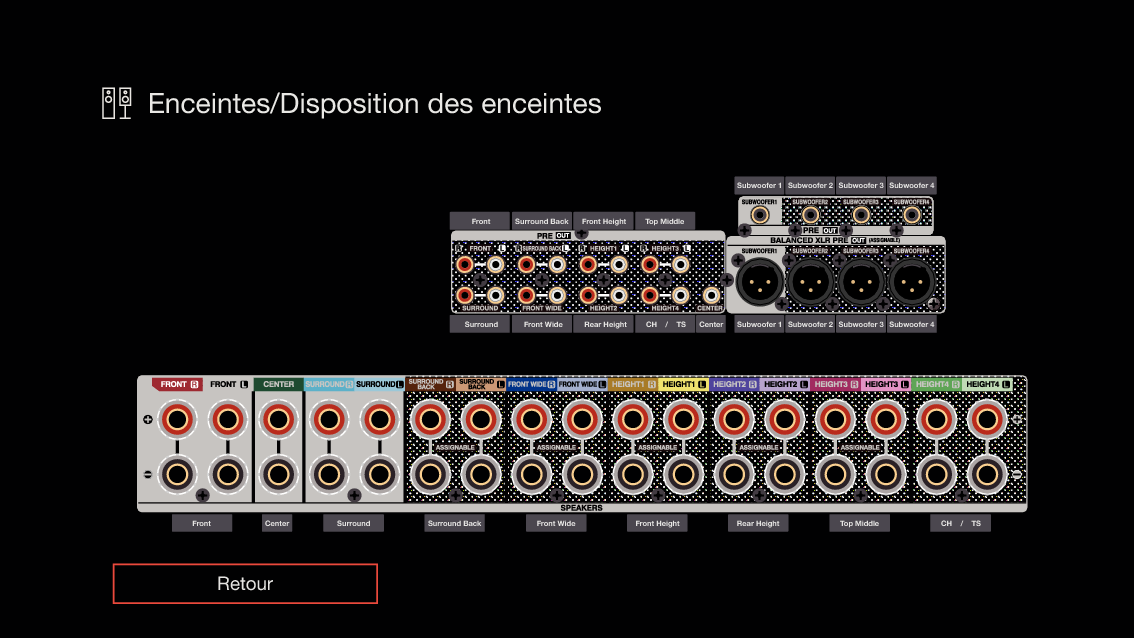

Reportez-vous également à l’écran de menu dans “Vue configuration des Bornes” sur l’écran de réglage “Disposition des enceintes”, qui indique comment effectuer des connexions dans votre environnement.
