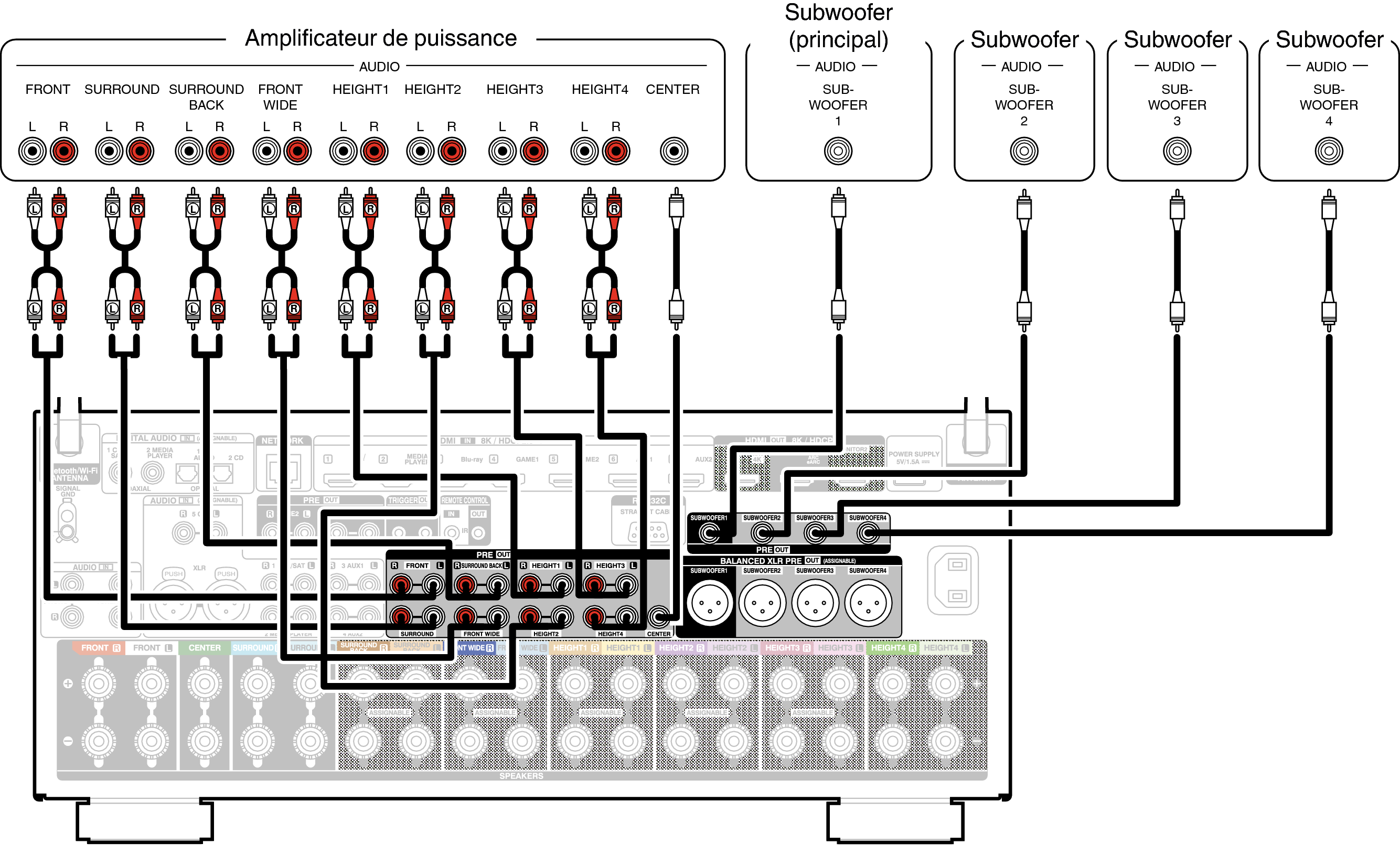

Connexion d’un amplificateur de puissance externe
Vous pouvez utiliser cet appareil comme un préamplificateur en connectant un amplificateur de puissance externe aux connecteurs PRE OUT. En ajoutant un amplificateur de puissance à chaque canal, la réalité du son peut être améliorée.
Sélectionnez la borne à utiliser et branchez l’appareil.
Réglez “Affectation des Amplis” sur “Préamplificateur” si vous connectez tous les canaux aux bornes Pré-sorties à l’aide d’un amplificateur externe. lien
Cela interrompt le fonctionnement de l’amplificateur de puissance interne de cet appareil, en réduisant les interférences dans le préamplificateur créées par l’amplificateur de puissance.
Vous pouvez utiliser le réglage “Connexion” dans le menu Disposition des enceintes pour déconnecter le circuit d’alimentation intégré de chaque canal individuellement et utiliser uniquement votre canal préféré comme préamplificateur. lien
Lorsque vous utilisez une seule enceinte surround arrière, connectez-la à la borne du canal gauche (G).
Le signal de sortie du connecteur PRE OUT des Hauteur 1, Hauteur 2, Hauteur 3 et Hauteur 4 varie en fonction de la combinaison des enceintes Hauteur/Plafond/Dolby Atmos Enabled que vous utilisez. Pour le connecteur PRE OUT qui permet de connecter chaque enceinte Hauteur/Plafond/Dolby Atmos Enabled, reportez-vous à “Disposition des enceintes” - “Agencement” ou “Agenc. Avant/Agenc. Milieu/Agenc. Arrière/SP/CH”lien.
Vous pouvez vous connecter au subwoofer avec une connexion RCA ou la borne XLR.
La borne XLR du subwoofer peut être utilisée comme une enceinte autre qu’un subwoofer, comme le canal avant gauche, avant droit ou central. Pour l’utiliser comme enceinte, affectez-la à un canal de votre choix dans “Affectation des sorties XLR”. lien
AVC-A1H Disposition du connecteur PIN BALANCED XLR PRE OUT
GND (Masse)
HOT (+)
COLD (–)
La disposition PIN de cet appareil utilise la méthode européenne.
Dans la méthode USA,
est COLD, et
est HOT.
Lors de la connexion d’un dispositif qui utilise la disposition PIN de type USA, remplacez les fiches et sur un côté du câble symétrique.
REMARQUE
Ne court-circuitez pas les HOT et GND ou COLD et GND pour utilisation.
Déconnectez la fiche d’alimentation de l’appareil de la prise murale avant de connecter les enceintes.
De plus, mettez l’amplificateur de puissance et le caisson de basse hors tension.
