Branchement d’enceintes 15.1 canaux

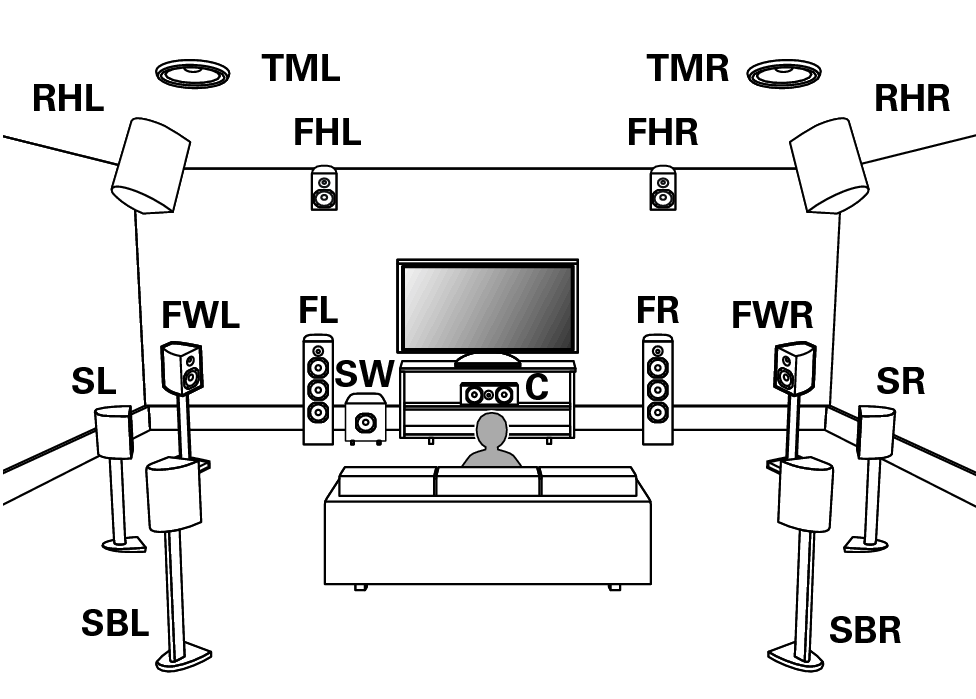

Exemple de disposition en cas d’utilisation d’un système surround enceintes larges avant et de trois ensembles d’enceintes en hauteur

Pict SP Layout 15.1_1

Pour chaque connexion d’enceinte, reportez-vous à ce qui suit.

Raccordement des enceintes aux bornes des enceinteslien

Connexion d’un amplificateur de puissance externelien

Paramétrez l’option Disposition des enceintes du menu comme suit. lien

Centrale : Oui

Surround : Oui

Surround arrière : 2 enceintes

Larg. avant : Oui

Enceintes Hauteur : 6 enceintes

Agenc. Avant : Avant haut

Agenc. Milieu : Centre plafond

Agenc. Arrière : Hauteur arrière

SP/CH : Non

Subwoofers : 1 enceinte

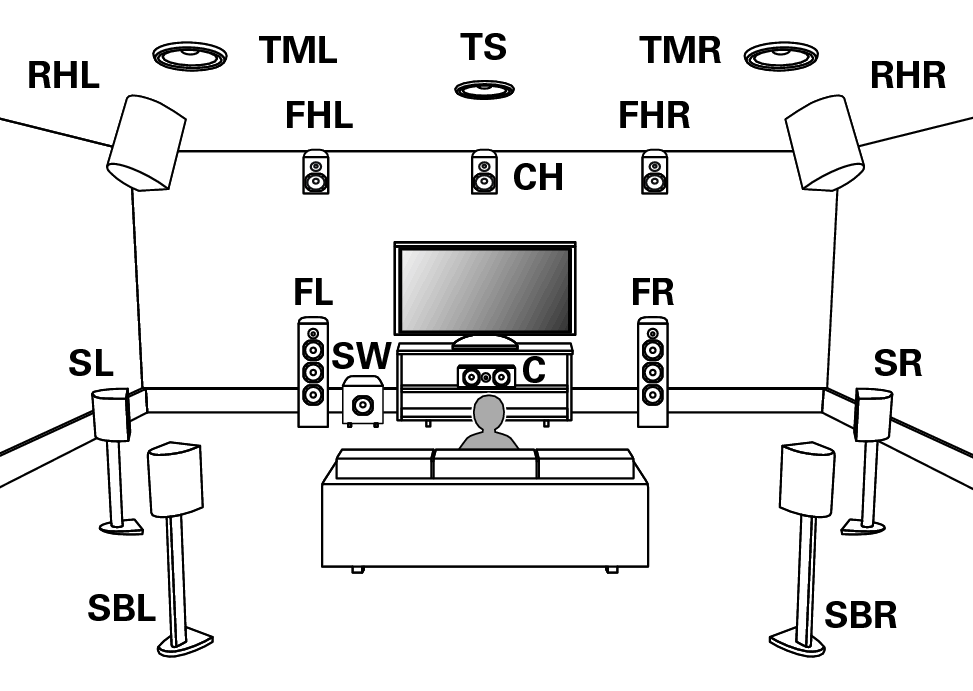

Exemple de disposition avec utilisation d’enceintes surround arrière et huit enceintes en hauteur

Ce système peut être connecté à des enceintes jusqu’à 15.1 canaux et lire simultanément jusqu’à 13.1 canaux pour la lecture en Dolby Atmos et Auro-3D.

Les enceintes centrales supérieures, l’enceinte surround supérieure et l’enceinte centrale haute sont commutées et utilisées en fonction du format audio que vous lisez.

Pict SP Layout 15.1_2

Pour chaque connexion d’enceinte, reportez-vous à ce qui suit.

Raccordement des enceintes aux bornes des enceinteslien

Connexion d’un amplificateur de puissance externelien

Paramétrez l’option Disposition des enceintes du menu comme suit. lien

Centrale : Oui

Surround : Oui

Surround arrière : 2 enceintes

Larg. avant : Non

Enceintes Hauteur : 8 enceintes

Agenc. Avant : Avant haut

Agenc. Milieu : Centre plafond

Agenc. Arrière : Hauteur arrière

SP/CH : SP/CH

Subwoofers : 1 enceinte
