Branchement d’enceintes 13.1 canaux

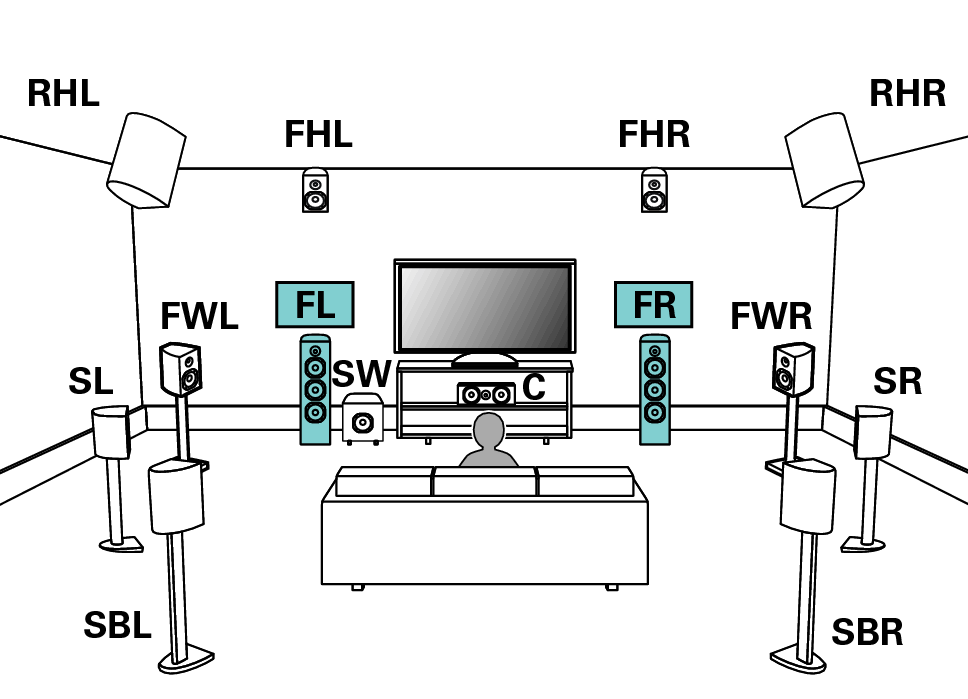

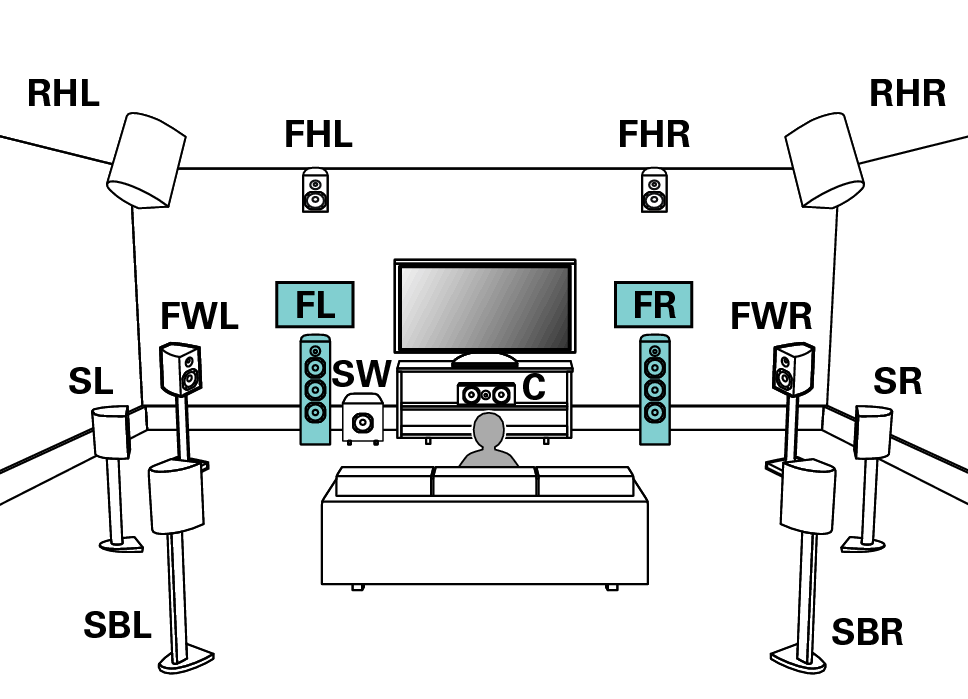

Exemple de disposition en cas d’utilisation d’un système surround enceintes larges avant et de deux ensembles d’enceintes en hauteur

Pict SP Layout 13.1 FH RH FW1

Pour chaque connexion d’enceinte, reportez-vous à ce qui suit.

Raccordement des enceintes aux bornes des enceinteslien

Connexion d’un amplificateur de puissance externelien

Paramétrez l’option Disposition des enceintes du menu comme suit. lien

Centrale : Oui

Surround : Oui

Surround arrière : 2 enceintes

Larg. avant : Oui

Enceintes Hauteur : 4 enceintes

Agenc. Avant : Avant haut

Agenc. Arrière : Hauteur arrière

Subwoofers : 1 enceinte

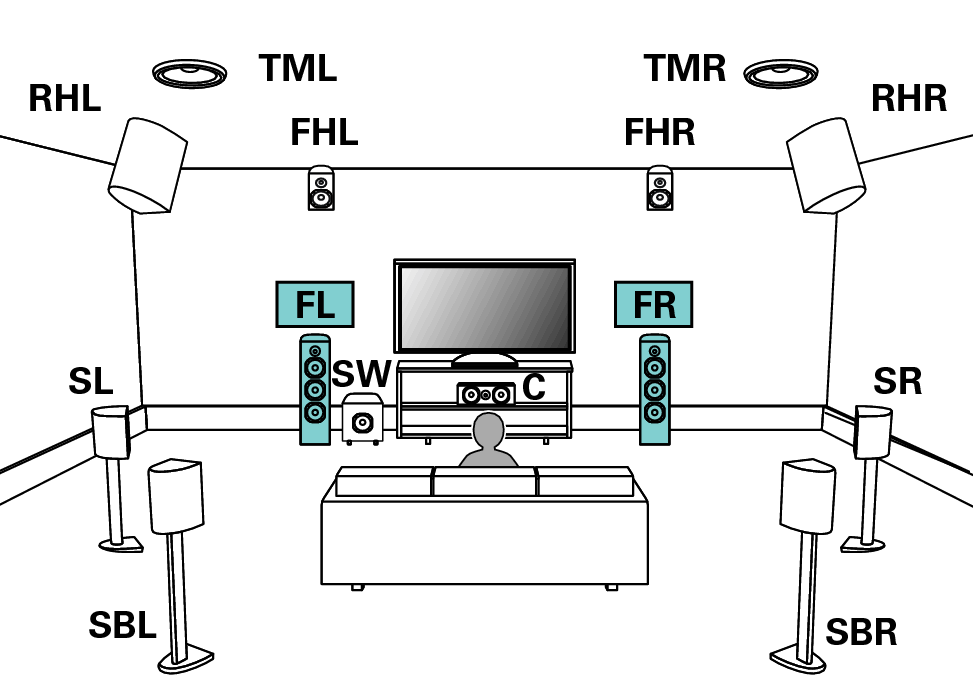

Exemple de disposition en cas d’utilisation d’un système surround et trois ensembles d’enceintes en hauteur

Pict SP Layout 13.1 FH RH TM1

Pour chaque connexion d’enceinte, reportez-vous à ce qui suit.

Raccordement des enceintes aux bornes des enceinteslien

Connexion d’un amplificateur de puissance externelien

Paramétrez l’option Disposition des enceintes du menu comme suit. lien

Centrale : Oui

Surround : Oui

Surround arrière : 2 enceintes

Enceintes Hauteur : 6 enceintes

Agenc. Avant : Avant haut

Agenc. Milieu : Centre plafond

Agenc. Arrière : Hauteur arrière

Subwoofers : 1 enceinte

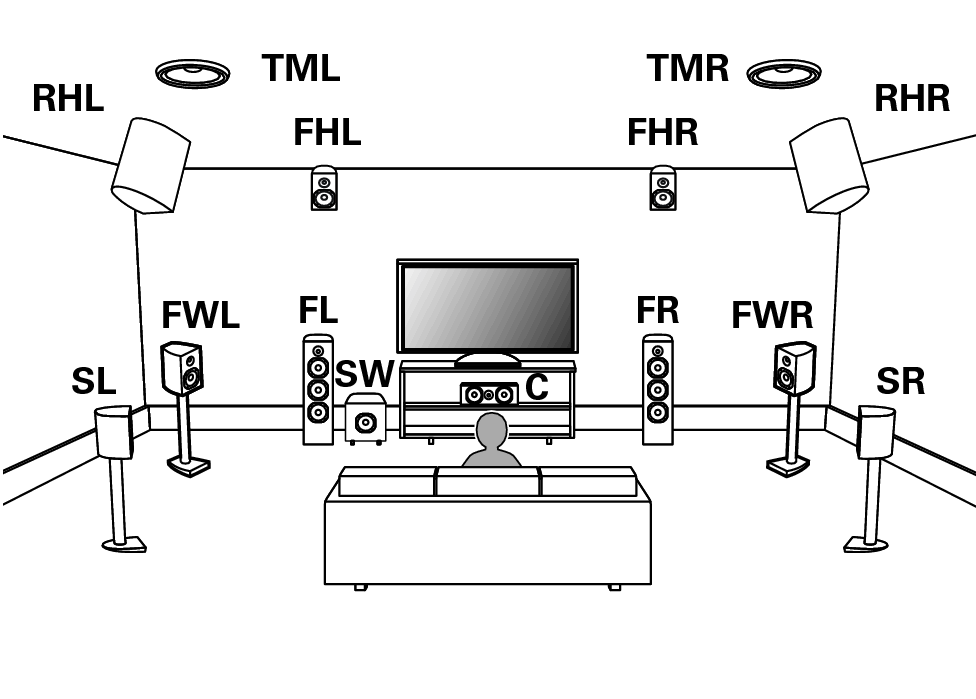

Exemple de disposition en cas d’utilisation d’enceintes larges avant et trois ensembles d’enceintes en hauteur

Pict SP Layout 13.1 FW RH TM1

Pour chaque connexion d’enceinte, reportez-vous à ce qui suit.

Raccordement des enceintes aux bornes des enceinteslien

Connexion d’un amplificateur de puissance externelien

Paramétrez l’option Disposition des enceintes du menu comme suit. lien

Centrale : Oui

Surround : Oui

Larg. avant : Oui

Enceintes Hauteur : 6 enceintes

Agenc. Avant : Avant haut

Agenc. Milieu : Centre plafond

Agenc. Arrière : Hauteur arrière

Subwoofers : 1 enceinte

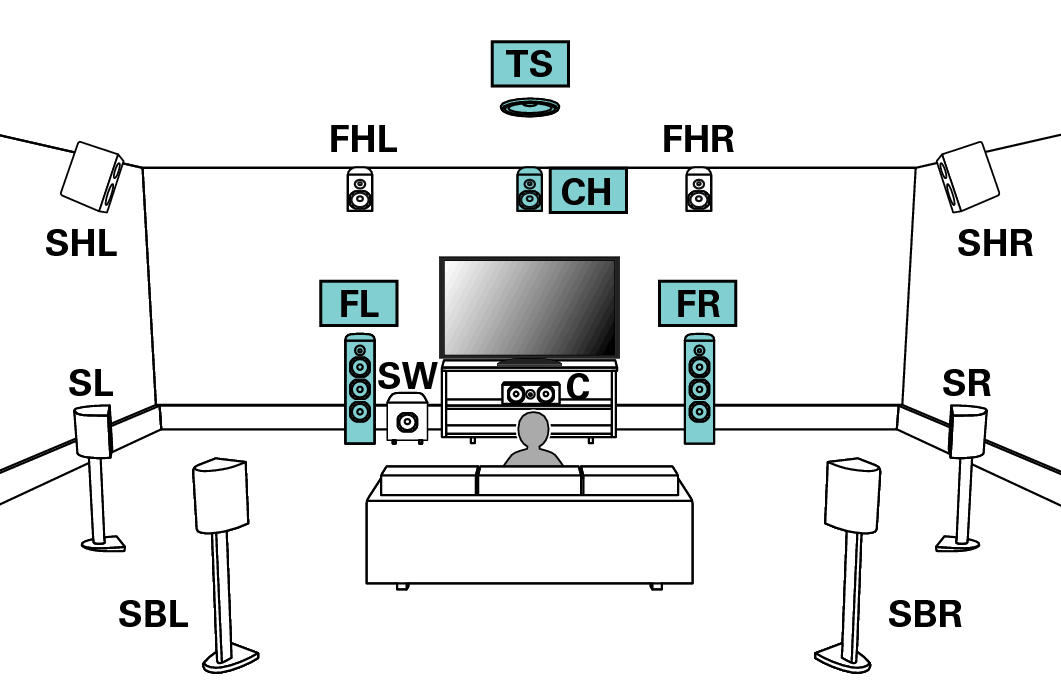

Exemple de disposition pour le système Auro-3D 13.1 canaux

Cette configuration des enceintes est optimisée pour la lecture Auro-3D.

Pict SP Layout 13.1 Auro1

Pour chaque connexion d’enceinte, reportez-vous à ce qui suit.

Raccordement des enceintes aux bornes des enceinteslien

Connexion d’un amplificateur de puissance externelien

Paramétrez l’option Disposition des enceintes du menu comme suit. lien

Centrale : Oui

Surround : Oui

Surround arrière : 2 enceintes

Enceintes Hauteur : 6 enceintes

Agenc. Avant : Avant haut

Agenc. Milieu : Hauteur surround

Agenc. Arrière : Non

SP/CH : SP/CH

Subwoofers : 1 enceinte

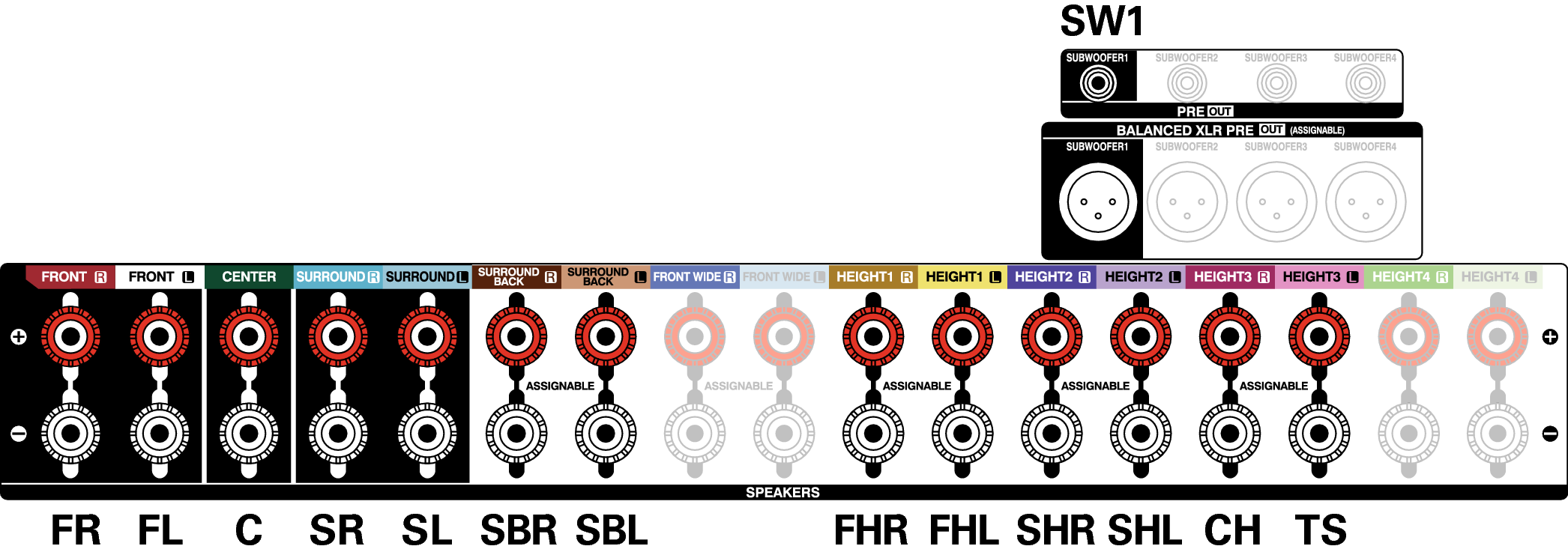

Conne SP 13.1_Auro A1H

Pour utiliser deux ensembles d’enceintes en hauteur avec des enceintes centrales en hauteur et surround supérieures, connectez les enceintes de hauteur centrale et surround supérieures au connecteur HEIGHT 3.
