Connexion bi-amp

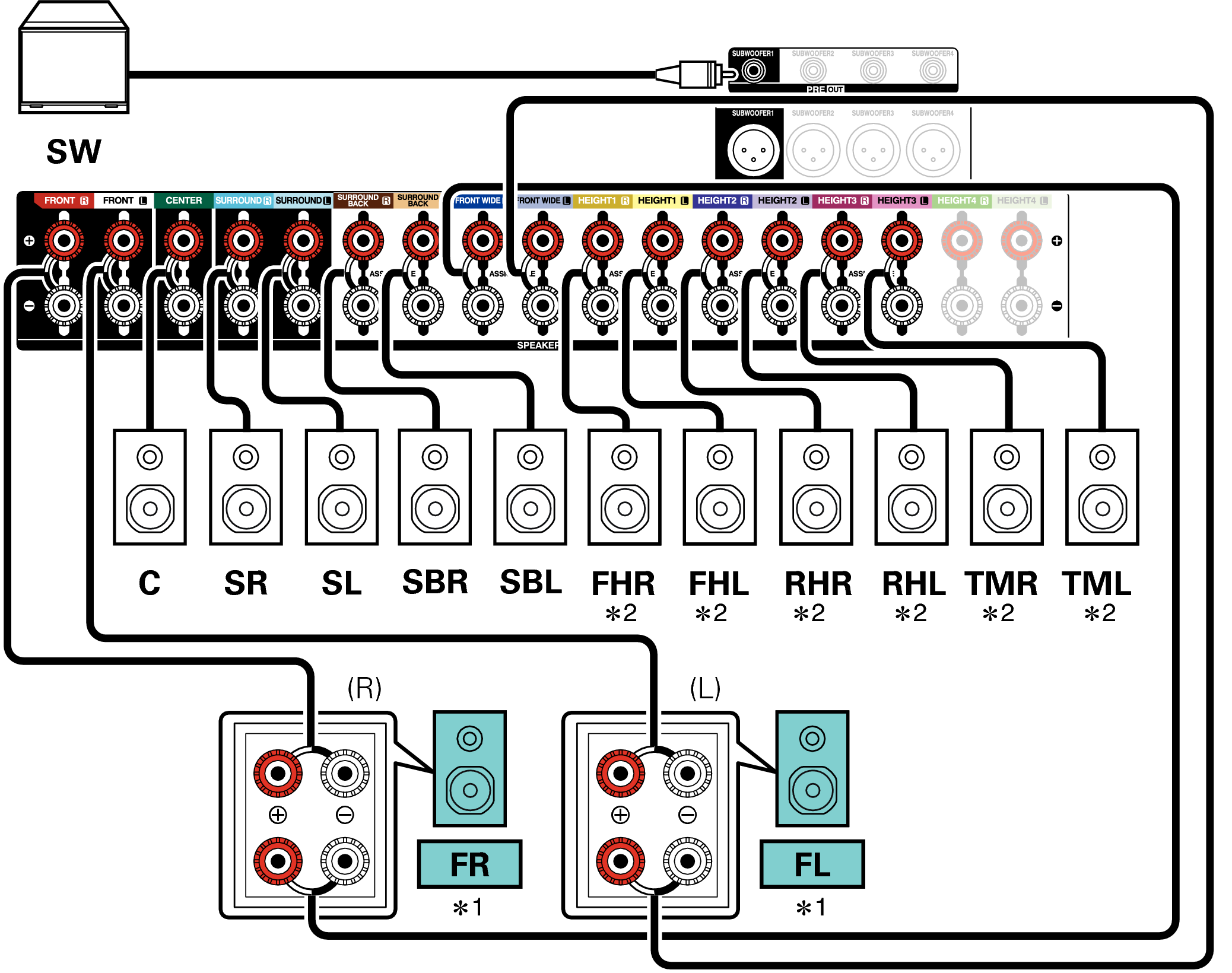

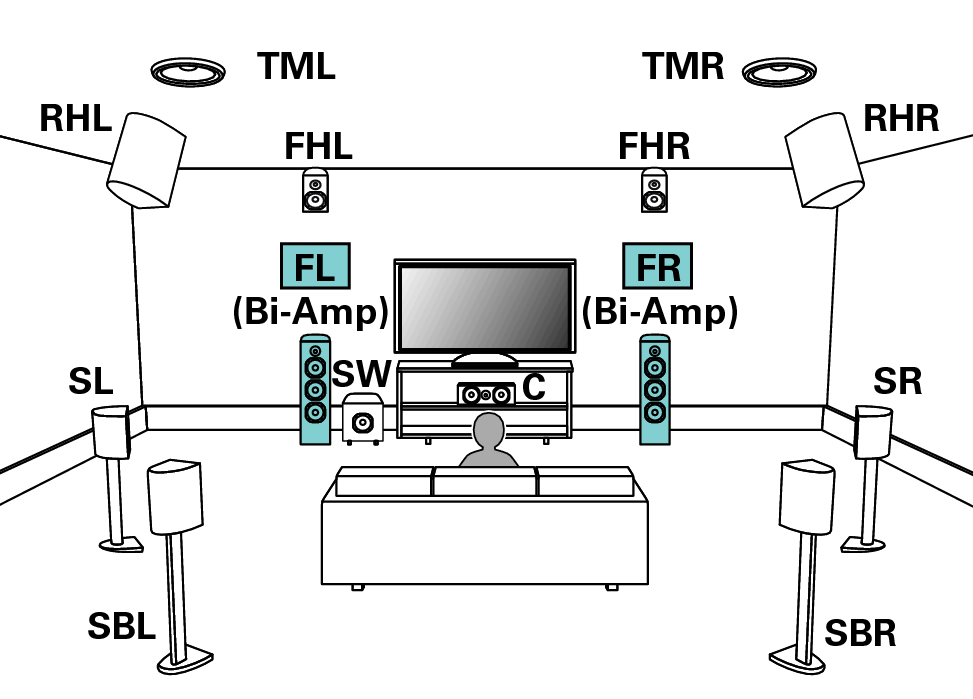

Reproduction 13.1 canaux (connexion bi-amp des enceintes avant)
Ce système permet de lire les canaux 13.1. Vous pouvez utiliser la connexion bi-amp pour les enceintes avant. La connexion bi-amp est une méthode pour connecter des amplificateurs séparés à la borne du haut-parleur et à la borne du haut-parleur de graves d’une enceinte qui prend en charge la bi-amplification. Cette connexion permet à l’EMF (puissance retournée sans être sortie) du woofer de s’écouler dans le tweeter sans affecter la qualité sonore, produisant une qualité sonore supérieure.
Lors de la réalisation de connexions en mode double amplificateur, veillez à retirer la tôle ou le câble de court-circuit des bornes des haut-parleurs des aigus et des graves.
Les bornes d’enceinte pour les connexions bi-amplifiées aux enceintes avant varient en fonction de la disposition de la MAIN ZONE. Reportez-vous à “Disposition des enceintes” - “BI-AMP”. lien
Les enceintes hautes, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées aux bornes d’enceintes HEIGHT1, HEIGHT2 et HEIGHT3. Réglez l’enceinte à connecter dans le paramétrage Agencement du menu. lien

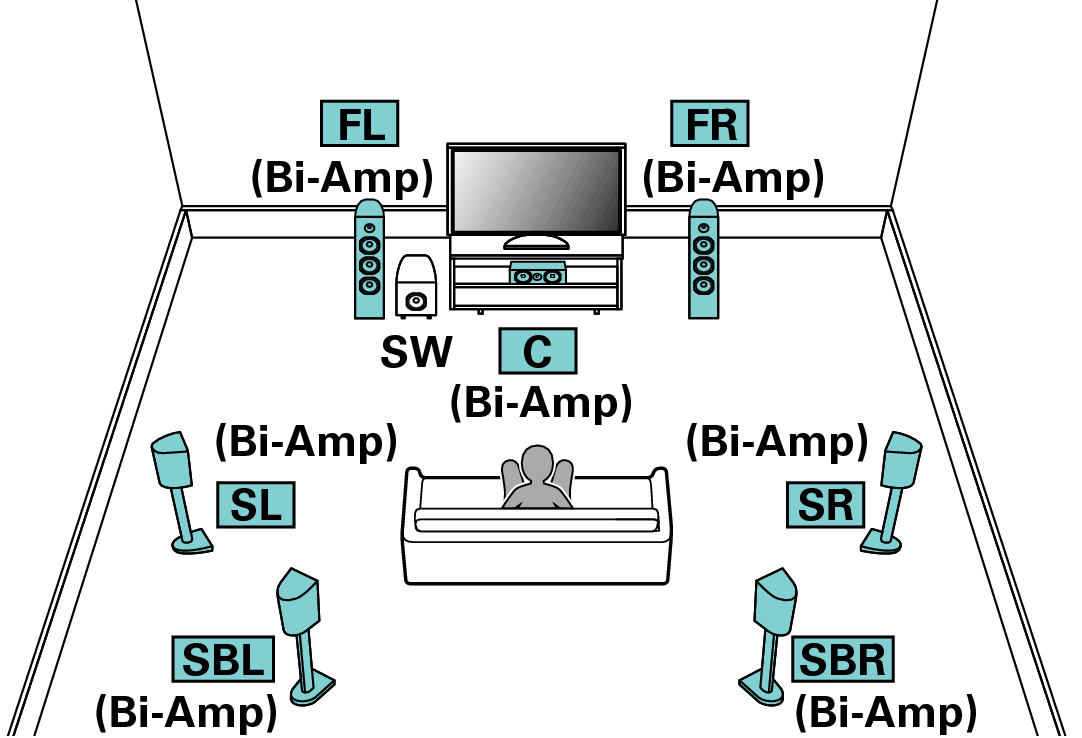

Lecture en 7.1 canaux (connexion bi-amplifiée de toutes les enceintes)
Ce système lit les canaux en 7.1.
Des connexions bi-amplifiées sont disponibles pour toutes les enceintes.
En plus du système 7.1ch avec des enceintes arrière surround, vous pouvez en faire un système 7.1ch qui utilise des enceintes avant larges ou hautes. Pour configurer cela, réglez “Disposition des enceintes” - “Affectation des Amplis” sur “7,1 cnx large bande Bi-Amp”. lien
Pour le réglage “7,1 cnx large bande Bi-Amp”, les bornes de connexion varient en fonction de la disposition des enceintes que vous utilisez. Connectez-les en vous référant au tableau suivant.

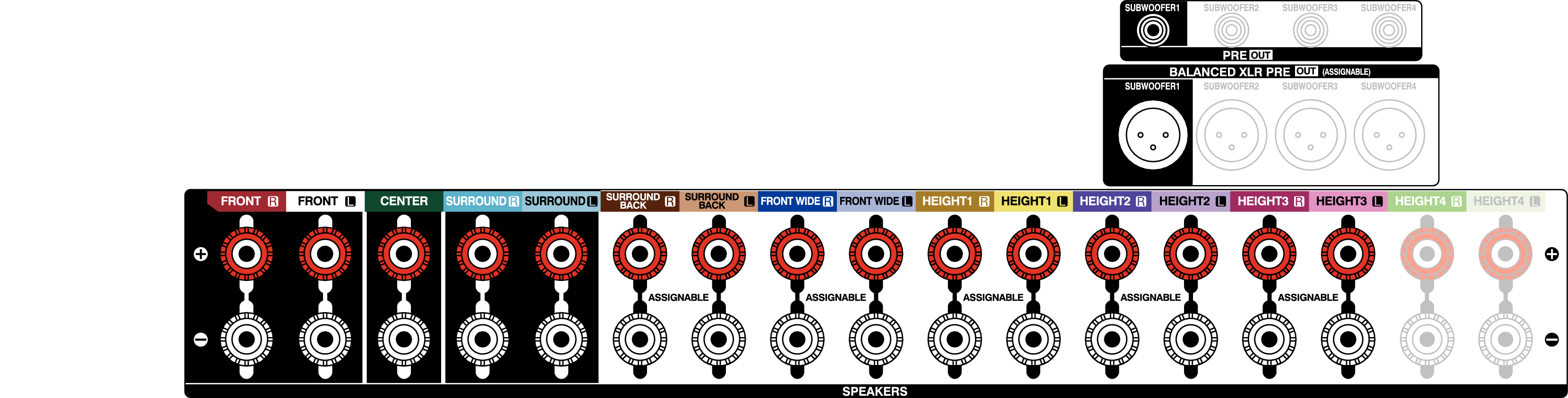

Sortie du signal audio de chaque borne d’enceinte
En vous référant au tableau suivant, utilisez les bornes des enceintes qui émettent le même signal et effectuez une connexion bi-amplifiée.
Disposition des enceintes |
Borne d’enceinte |
||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
FRONT R |
FRONT L |
CENTER |
SURROUND R |
SURROUND L |
SURROUND BACK R |
SURROUND BACK L |
FRONT WIDE R |
FRONT WIDE L |
HEIGHT 1 R |
HEIGHT 1 L |
HEIGHT 2 R |
HEIGHT 2 L |
HEIGHT 3 R |
HEIGHT 3 L |
HEIGHT 4 R |
HEIGHT 4 L |
|
5.1ch + surround arrière |
Avant D |
Avant G |
Centrale |
Surround |
Surround G |
Surround arrière D |
Surround arrière G |
Avant D |
Avant G |
Non utilisé |
Centrale |
Surround D |
Surround G |
Surround arrière D |
Surround arrière G |
Non utilisé |
Non utilisé |
5.1p + Avant large |
Avant D |
Avant G |
Centrale |
Surround |
Surround G |
Avant large D |
Avant large G |
Avant large D |
Avant large G |
Non utilisé |
Centrale |
Surround D |
Surround G |
Avant D |
Avant G |
Non utilisé |
Non utilisé |
5.1p + hauteur |
Avant D |
Avant G |
Centrale |
Surround |
Surround G |
Hauteur D |
Hauteur G |
Avant D |
Avant G |
Hauteur D |
Hauteur G |
Surround D |
Surround G |
Non utilisé |
Centrale |
Non utilisé |
Non utilisé |
