Branchement d’enceintes 17.1 canaux

Ce système peut se connecter à des enceintes jusqu’à 17.1 canaux et lire simultanément jusqu’à 15.1 canaux pour le Dolby Atmos et jusqu’à 13.1 canaux pour la lecture Auro-3D.

Les enceintes centrales supérieures, l’enceinte surround supérieure et l’enceinte centrale haute sont commutées et utilisées en fonction du format audio que vous lisez.

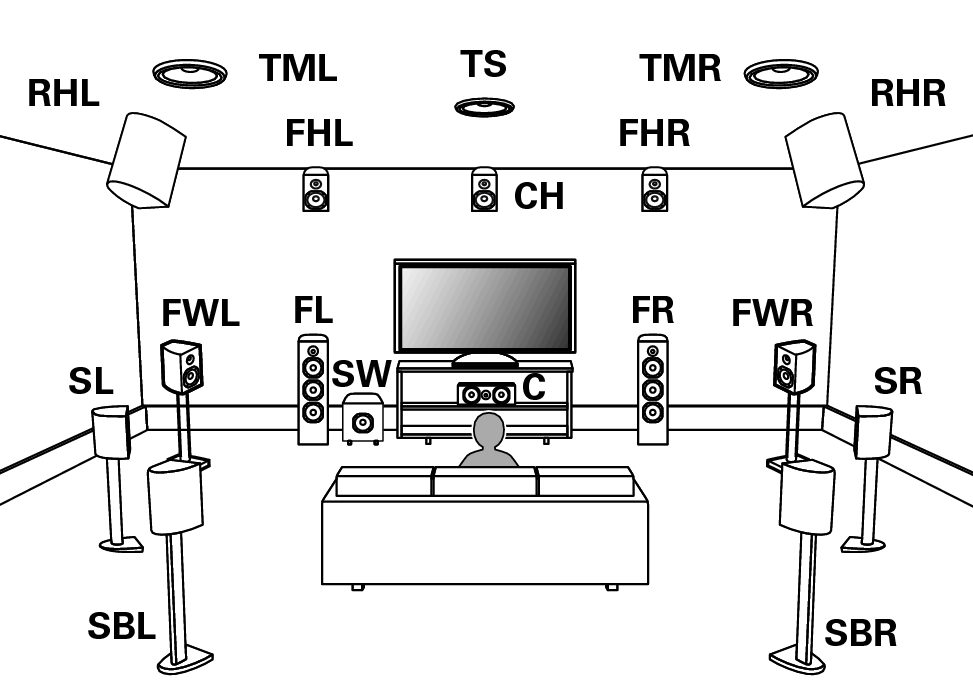

Pict SP Layout 17.1

Pour chaque connexion d’enceinte, reportez-vous à ce qui suit.

Raccordement des enceintes aux bornes des enceinteslien

Connexion d’un amplificateur de puissance externelien

Paramétrez l’option Disposition des enceintes du menu comme suit. lien

Centrale : Oui

Surround : Oui

Surround arrière : 2 enceintes

Larg. avant : Oui

Enceintes Hauteur : 8 enceintes

Agenc. Avant : Avant haut

Agenc. Milieu : Centre plafond

Agenc. Arrière : Hauteur arrière

SP/CH : SP/CH

Subwoofers : 1 enceinte
