Branchement d’enceintes multi-zones

Reproduction 13.1 canaux (MAIN ZONE) + 2 canaux ZONE2 (ou ZONE3)

Ce type de configuration permet de lire les 13.1 canaux pour la MAIN ZONE et les 2 canaux dans la ZONE2.
(Les enceintes peuvent émettre du son depuis la ZONE3 plutôt que la ZONE2 (Mode affectation : 13.1ch + ZONE3)).

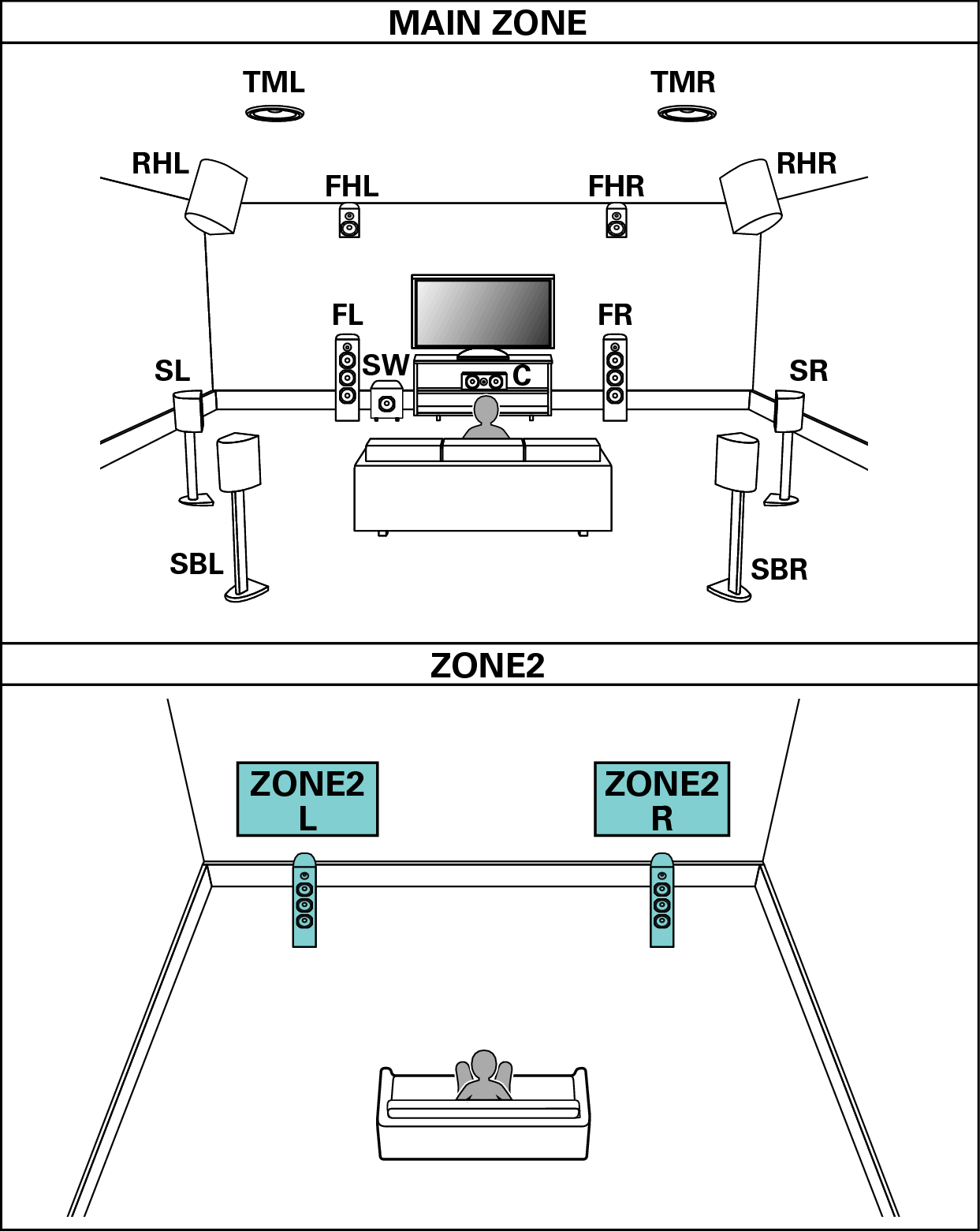

Pict SP Layout 13.1 2ch

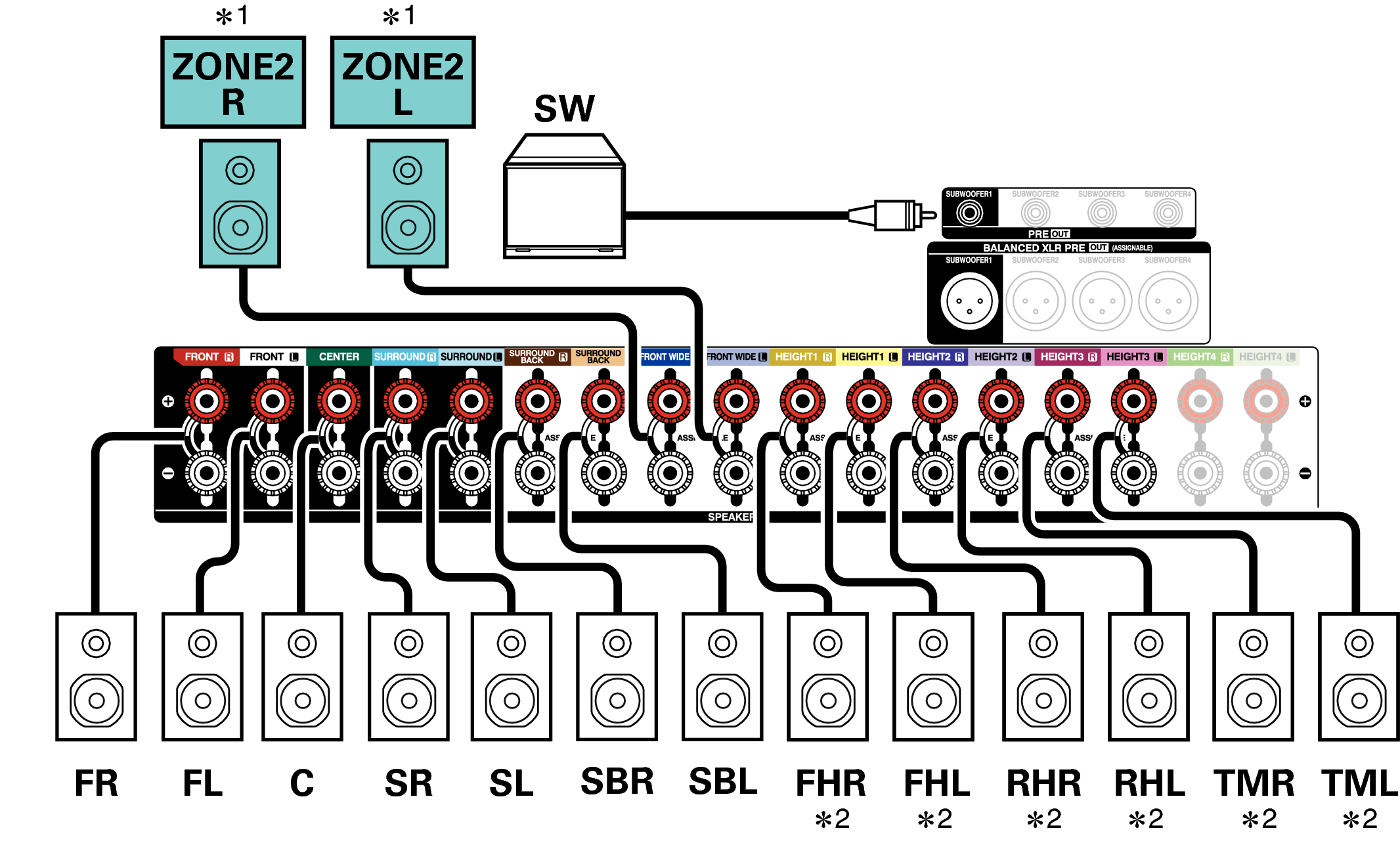

Conne SP 13.1 2ch A1H

Les bornes d’enceinte permettant de raccorder les enceintes de la ZONE 2 (ZONE 3) varient en fonction de la disposition de la zone principale. Reportez-vous à “Disposition des enceintes” - “ZONE2” (“ZONE3”). lien, lien

Les enceintes hautes, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées aux bornes d’enceintes HEIGHT1, HEIGHT2 et HEIGHT3. Réglez l’enceinte à connecter dans le paramétrage Agencement du menu. lien

Lecture 11.1 canaux (connexion bi-amp des enceintes avant : MAIN ZONE) + lecture 2 canaux (ZONE2)

Ce type de configuration permet de lire les 11.1 canaux pour la MAIN ZONE et les 2 canaux dans la ZONE2. Vous pouvez utiliser la connexion bi-amp pour les enceintes avant dans la MAIN ZONE.

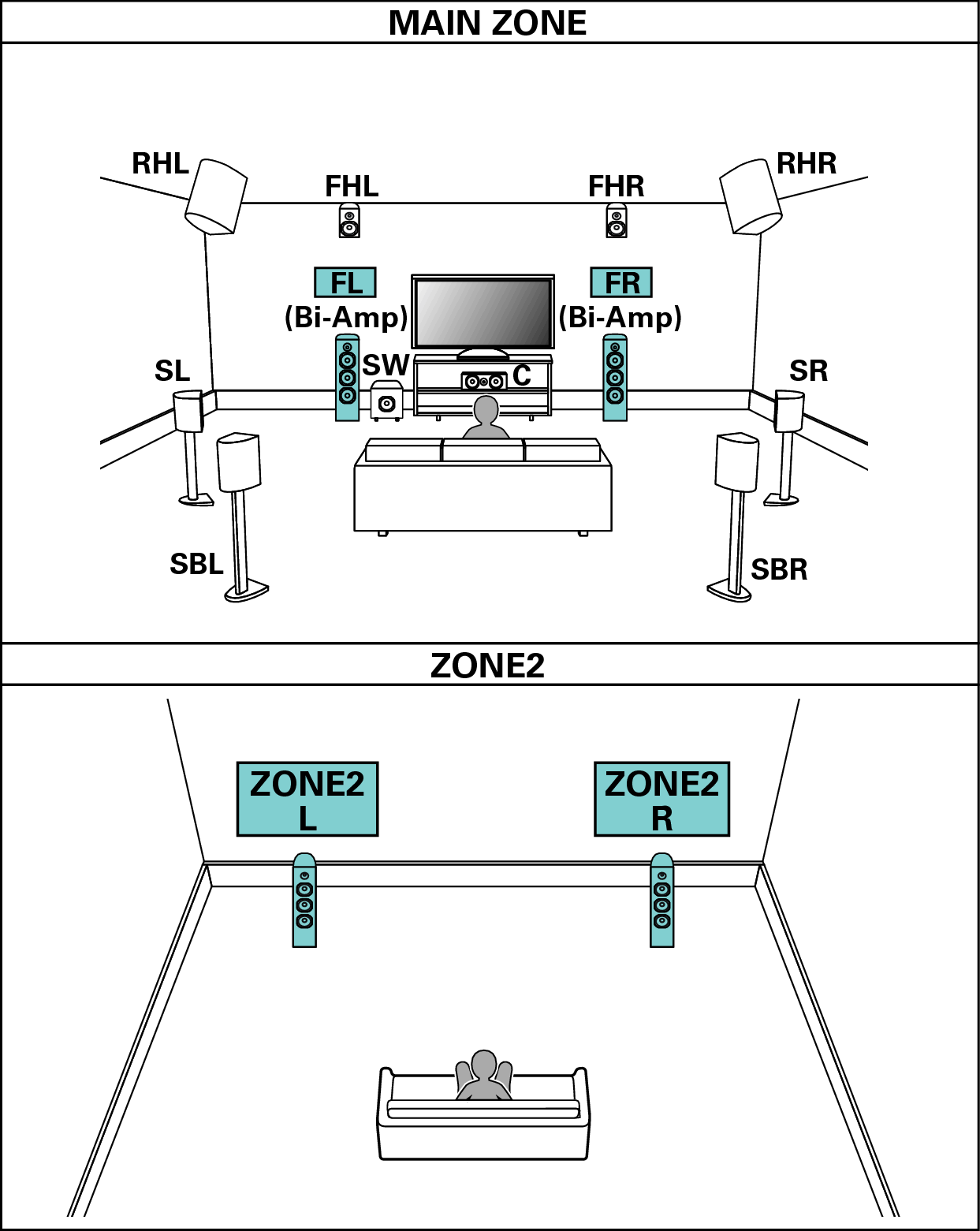

Pict SP Layout 11.1 BiAmp 2ch

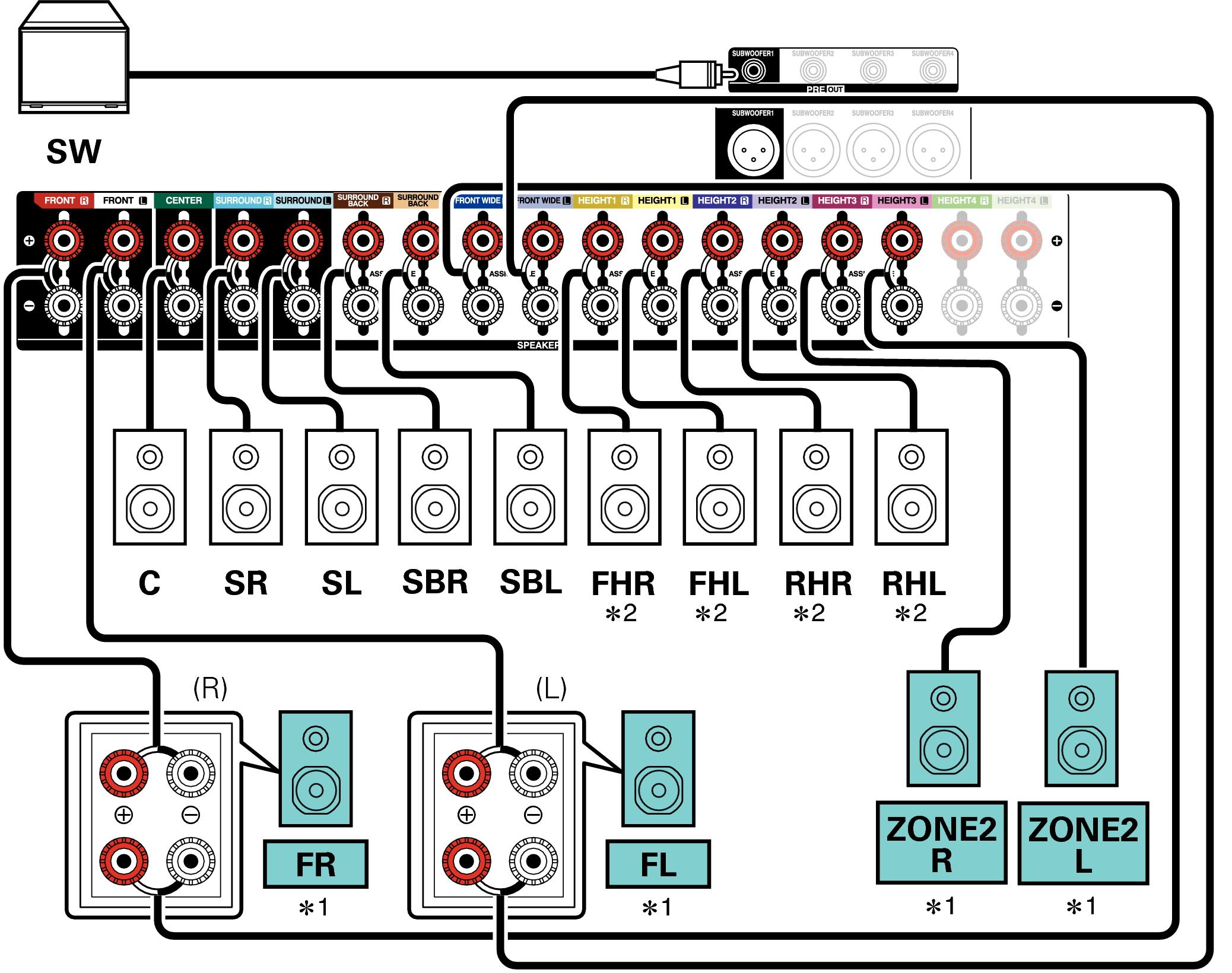

Conne SP 11.1 BiAmp 2ch A1H

Les bornes pour les connexions bi-amplifiées des enceintes avant et les bornes d’enceinte pour les enceintes ZONE2 varient en fonction de la disposition de la MAIN ZONE. Reportez-vous à “Disposition des enceintes” - “BI-AMP” et “ZONE2”. lien, lien

Les enceintes hautes, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées aux bornes d’enceintes HEIGHT1 et HEIGHT2. Réglez l’enceinte à connecter dans le paramétrage Agencement du menu. lien

Lecture 11.1 canaux (MAIN ZONE) + lecture 2 canal (ZONE2) + lecture 2 canal (ZONE3)

Ce type de configuration permet de lire les 11.1 canaux dans la MAIN ZONE et les 2 canaux dans la ZONE2 et la ZONE3.

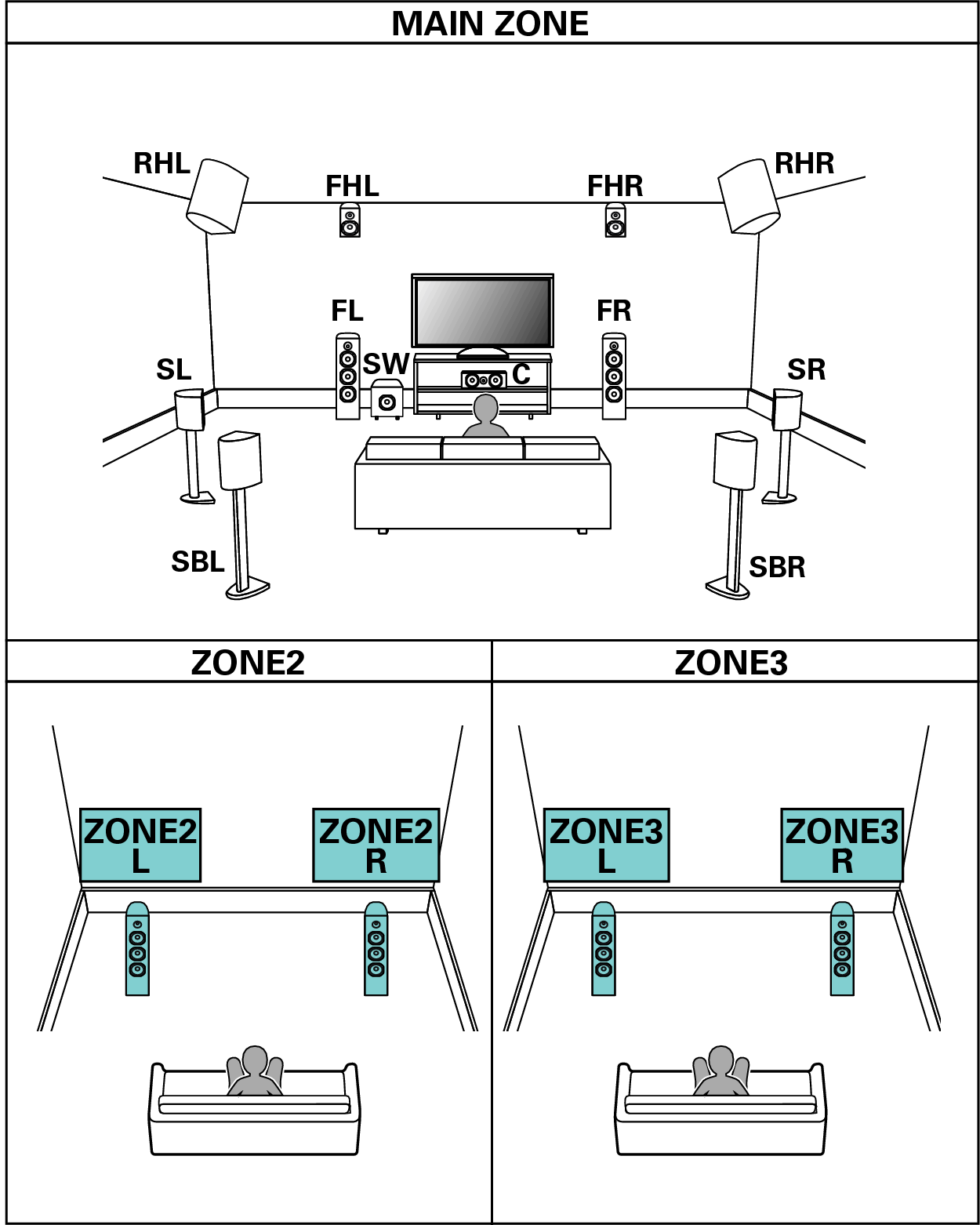

Pict SP Layout 11.1 Z23

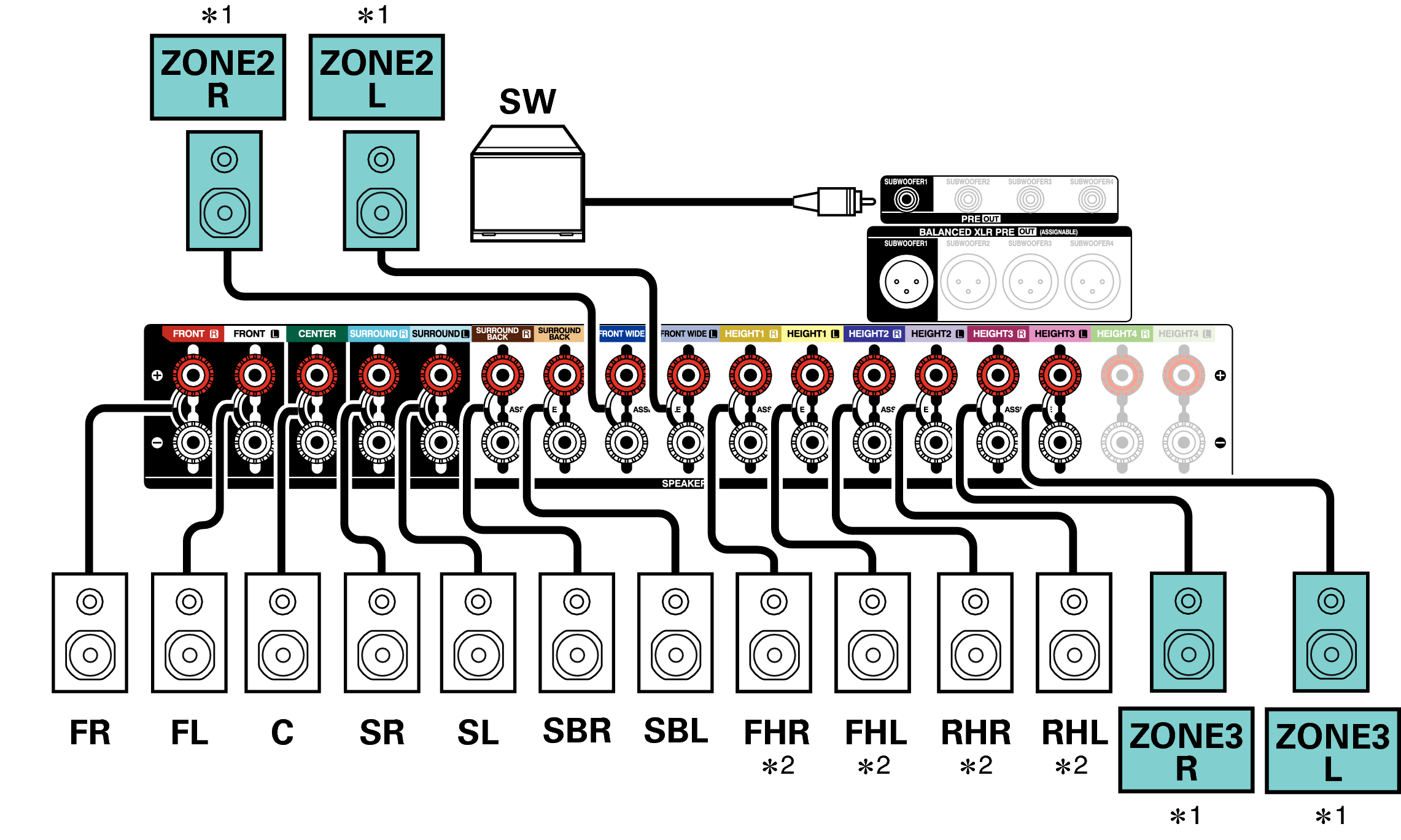

Conne SP 11.1 2ch A1H

Les bornes d’enceinte permettant de raccorder les enceintes de la ZONE 2 et de la ZONE 3 varient en fonction de la disposition de la MAIN ZONE. Reportez-vous à “Disposition des enceintes” - “ZONE2” et “ZONE3”. lien, lien

Les enceintes hautes, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées aux bornes d’enceintes HEIGHT1 et HEIGHT2. Réglez l’enceinte à connecter dans le paramétrage Agencement du menu. lien

Reproduction 13.1 canaux (MAIN ZONE) + reproduction 1 canal (ZONE2) + reproduction 1 canal (ZONE3)

Ce type de configuration lit les canaux 13.1 dans la MAIN ZONE et 1 canal (monaural) dans la ZONE2 et ZONE3.

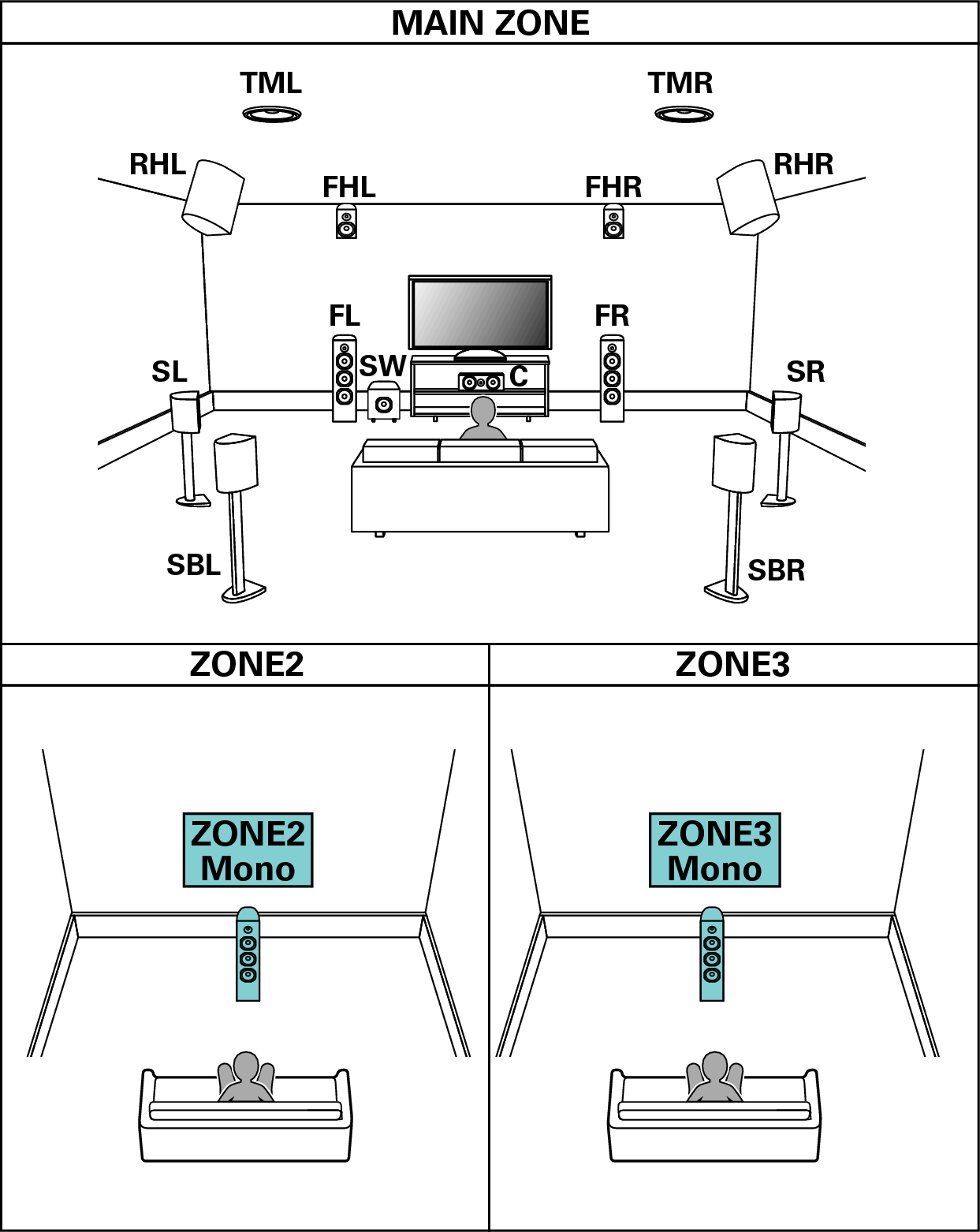

Pict SP Layout 13.1 1ch

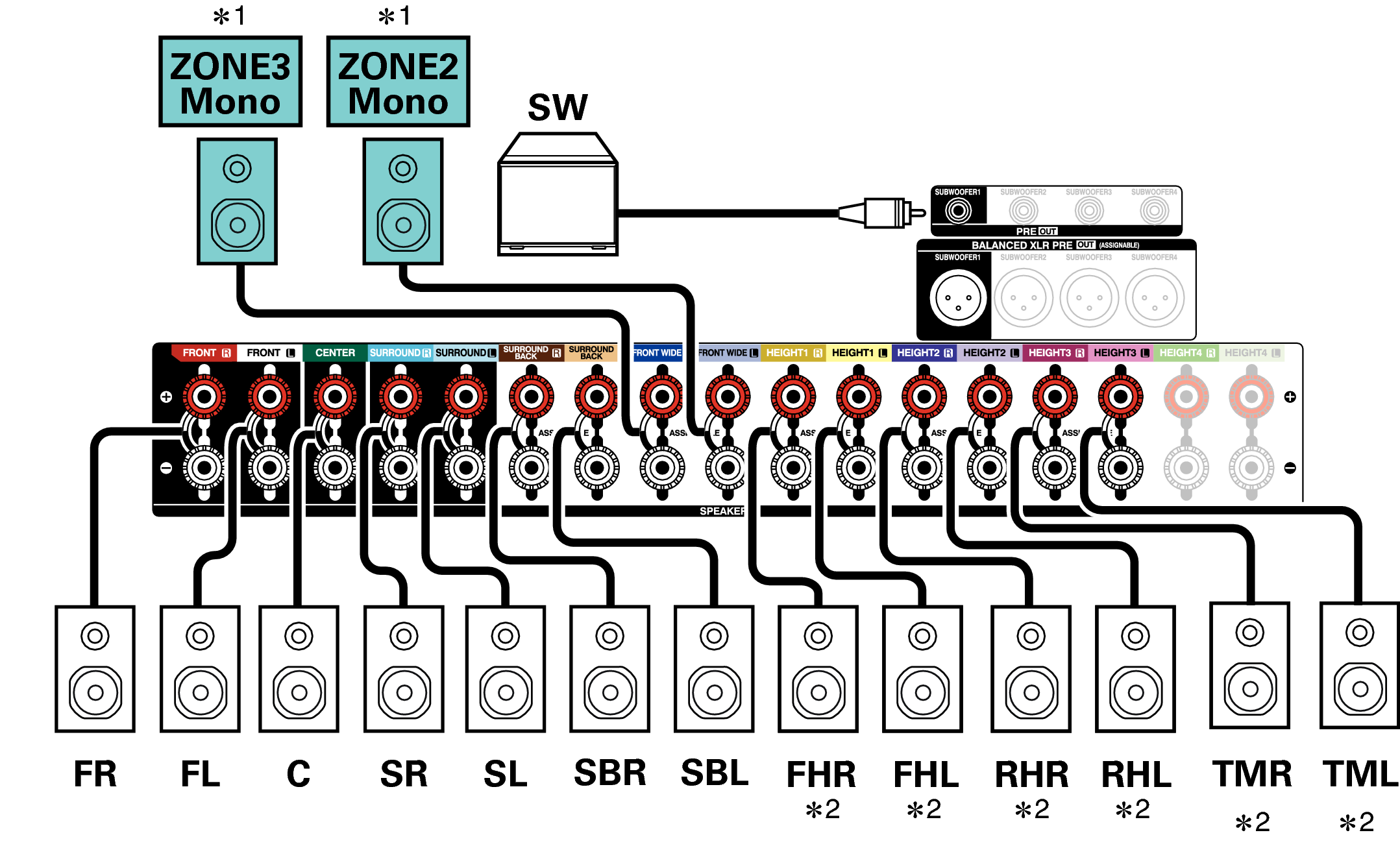

Conne SP 13.1 1ch A1H

Les bornes d’enceinte permettant de raccorder les enceintes de la ZONE 2/3 varient en fonction de la disposition de la MAIN ZONE. Reportez-vous à “Disposition des enceintes” - “ZONE2/3”. lien

Les enceintes hautes, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées aux bornes d’enceintes HEIGHT1, HEIGHT2 et HEIGHT3. Réglez l’enceinte à connecter dans le paramétrage Agencement du menu. lien
