スピーカーをスピーカー端子に接続する

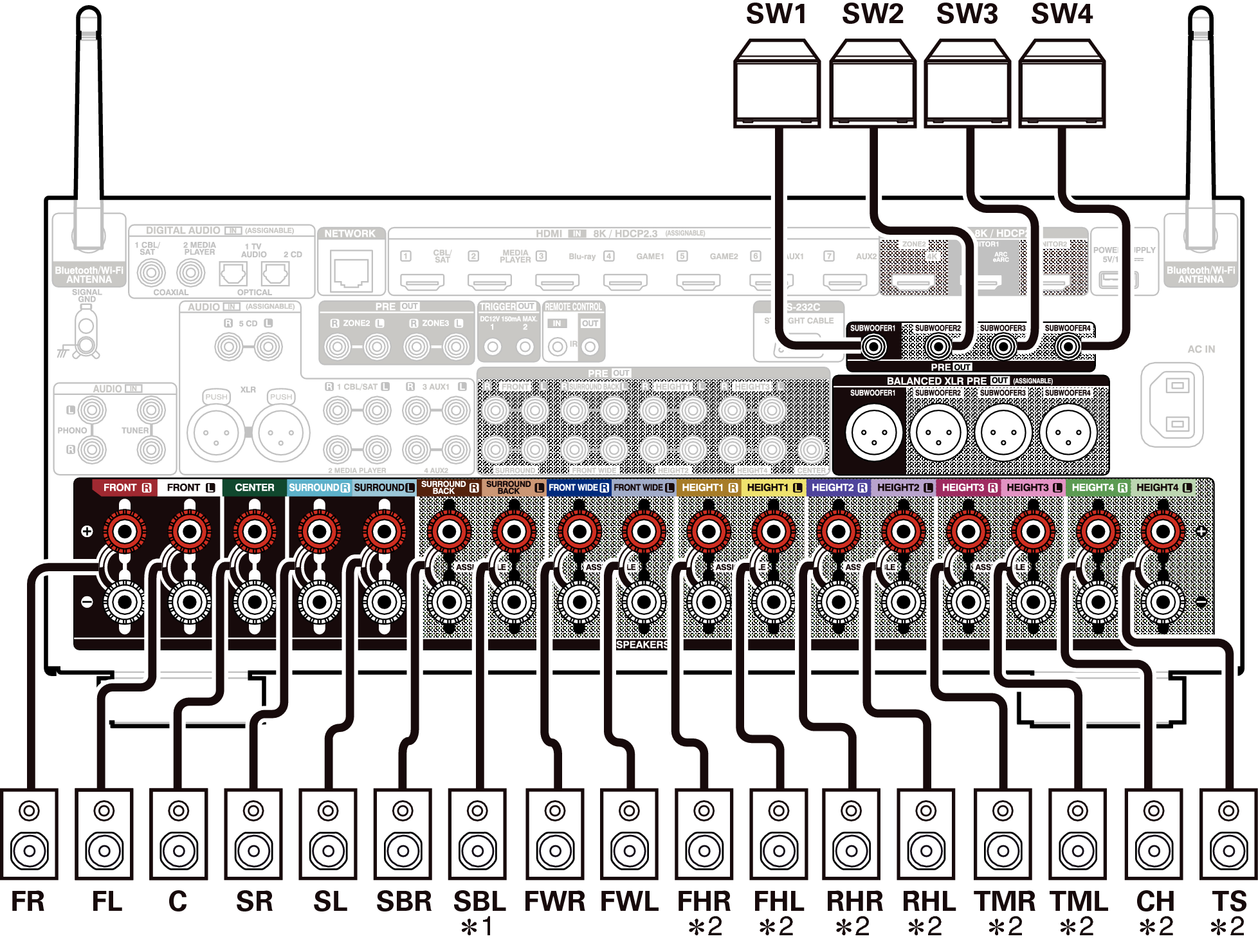

本機は17.4チャンネルのスピーカーを接続することができます。

お使いのスピーカーに合わせて接続してください。

Conne SP A1HE2

サラウンドバックスピーカーを1本だけ使用する場合は、SURROUND BACK L端子に接続してください。

ハイト/天井/Dolby Atmos Enabledスピーカーの出力端子は、使用するスピーカーの組み合わせによって異なります。それぞれのスピーカーを接続するスピーカー端子については、“スピーカーレイアウト” - “レイアウト” こちらをご覧ください。
