サブウーハーレイアウト

複数のサブウーハーを使用している場合のレイアウトを設定します。メニューの“サブウーハーモード”の設定により、選択できるレイアウトが異なります。

[“サブウーハー”が“2台”のとき]

左右
(お買い上げ時の設定):

サブウーハーを前方に左右対称に設置します。

前後:

サブウーハーを前方の中央に設置し、別のサブウーハーを後方の中央に設置します。

[“サブウーハー”が“3台”のとき]

フロント左右/リア:

サブウーハーを前方の左右対称および後方の中央に設置します。

[“サブウーハー”が“4台”のとき]

フロント左右/リア左右:

部屋の四隅にサブウーハーを設置します。

“サブウーハー”の設定が“4台”、“3台”または“2台”で、“サブウーハーモード”の設定が“指向性”のときに設定できます。

メニューに表示されるサブウーハー名は、“サブウーハー”、“サブウーハーモード”、“サブウーハーレイアウト”の設定の組み合わせによって異なります。

サブウーハー

サブウーハーモード

サブウーハーレイアウト

サブウーハー名

サブウーハー1

サブウーハー2

サブウーハー3

サブウーハー4

1台

-

-

サブウーハー1

-

-

-

2台

スタンダード

-

サブウーハー1

サブウーハー2

-

-

指向性

左右

サブウーハー左

サブウーハー右

-

-

前後

サブウーハーフロント

サブウーハーリア

-

-

3台

スタンダード

-

サブウーハー1

サブウーハー2

サブウーハー3

-

指向性

フロント左右/リア

サブウーハーフロント左

サブウーハーフロント右

サブウーハーリア

-

4台

スタンダード

-

サブウーハー1

サブウーハー2

サブウーハー3

サブウーハー4

指向性

フロント左右/リア左右

サブウーハーフロント左

サブウーハーフロント右

サブウーハーリア左

サブウーハーリア右

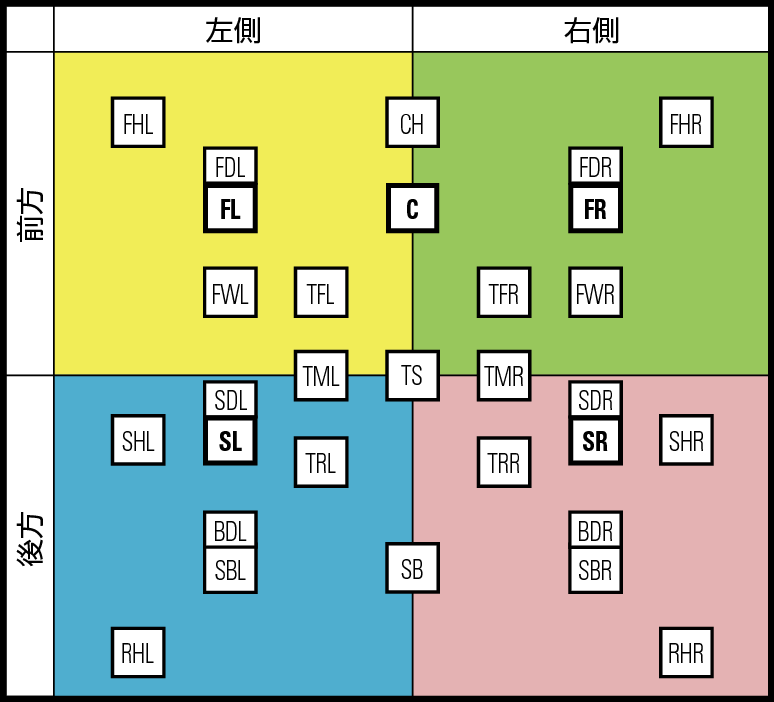

“指向性”設定では、下図のように部屋を4つのエリアとみなし、各サブウーハーがエリア内にある“フルレンジ”以外に設定されたスピーカーの低音を再生します。

Inst_Subwoofer

例として、“サブウーハー”=2台、サブウーハーレイアウト=左右の場合、サブウーハー左(サブウーハー1)はFL/SLを含む左側のスピーカーの低音を再生し、サブウーハー右(サブウーハー2)はFR/SRを含む右側のスピーカーの低音を再生します。
