接続のしかた

再生のしかた

設定のしかた

7.1チャンネルのスピーカーを接続する

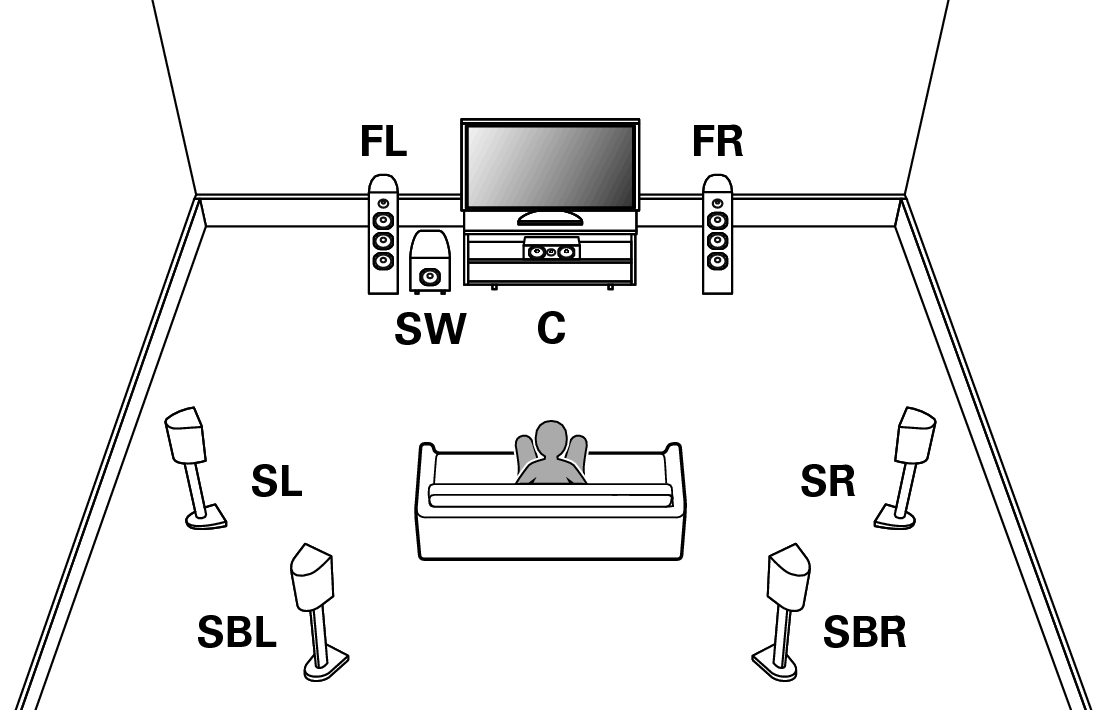

サラウンドバックスピーカーを使用するときのレイアウト例

この7.1チャンネルサラウンドシステムは、基本的な7.1チャンネルシステムです。
(基本的な5.1チャンネルシステムにサラウンドバックスピーカーを追加したシステムです。)

Pict SP Layout 7.1_SB1

スピーカーの接続ごとに、以下を参照してください。

メニューのスピーカーレイアウトは、次のように設定してください。こちら

センター:有り
サラウンド:有り
サラウンドバック:2台
サブウーハー:1台

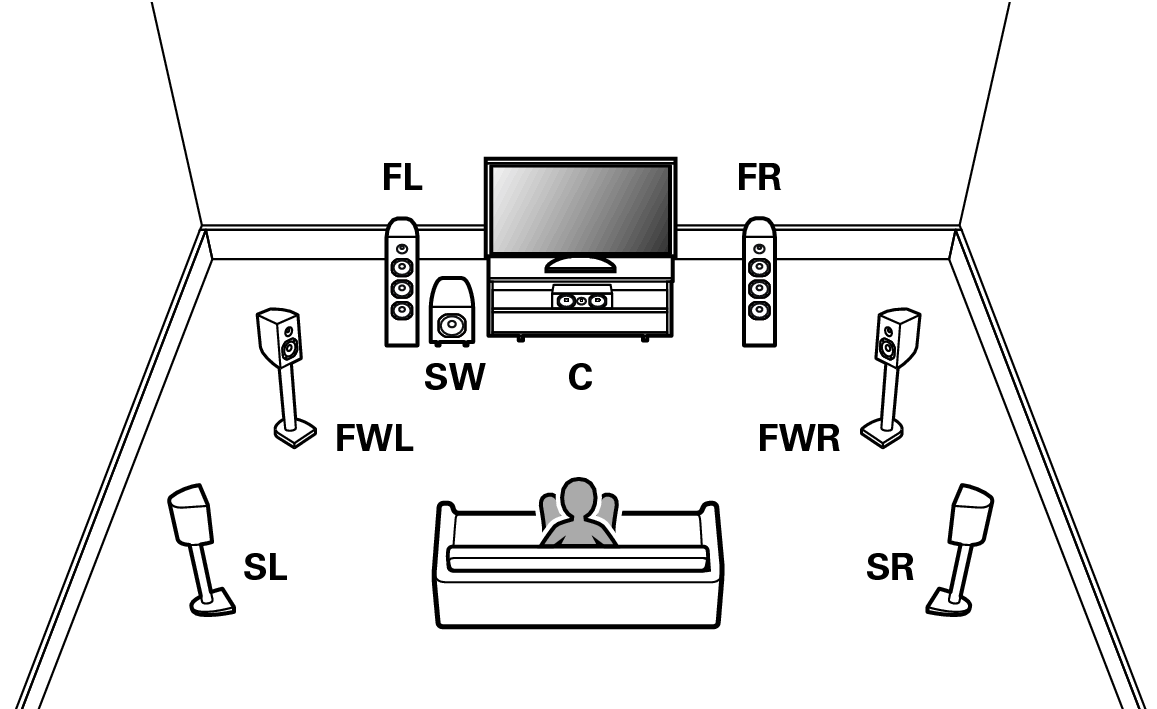

フロントワイドスピーカーを使用するときのレイアウト例

基本となる5.1チャンネルのシステムに、フロントワイドスピーカーを使用した7.1チャンネルのサラウンドシステムです。

Pict SP Layout 7.1 FW1

スピーカーの接続ごとに、以下を参照してください。

メニューのスピーカーレイアウトは、次のように設定してください。こちら

センター:有り
サラウンド:有り
フロントワイド:有り
サブウーハー:1台

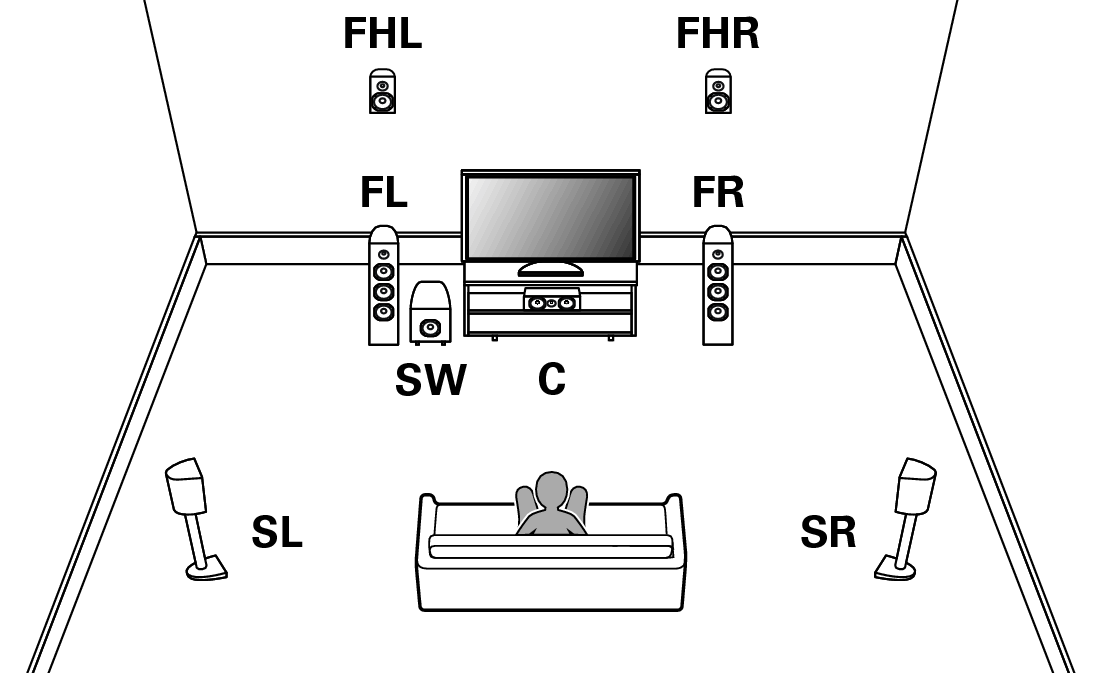

ハイトスピーカーを使用するときのレイアウト例

基本となる5.1チャンネルのシステムに、フロントハイトスピーカーを使用した7.1チャンネルのサラウンドシステムです。

Pict SP Layout 7.1 FH1

スピーカーの接続ごとに、以下を参照してください。

メニューのスピーカーレイアウトは、次のように設定してください。こちら

センター:有り
サラウンド:有り
ハイトスピーカー:2台
レイアウト: フロントハイト Flower Mark
サブウーハー:1台

フロントハイトスピーカーは、“スピーカーレイアウト” - “レイアウト”の設定で、ハイトスピーカー、天井スピーカーおよびDolby Atmos Enabledスピーカーに変更することもできます。
