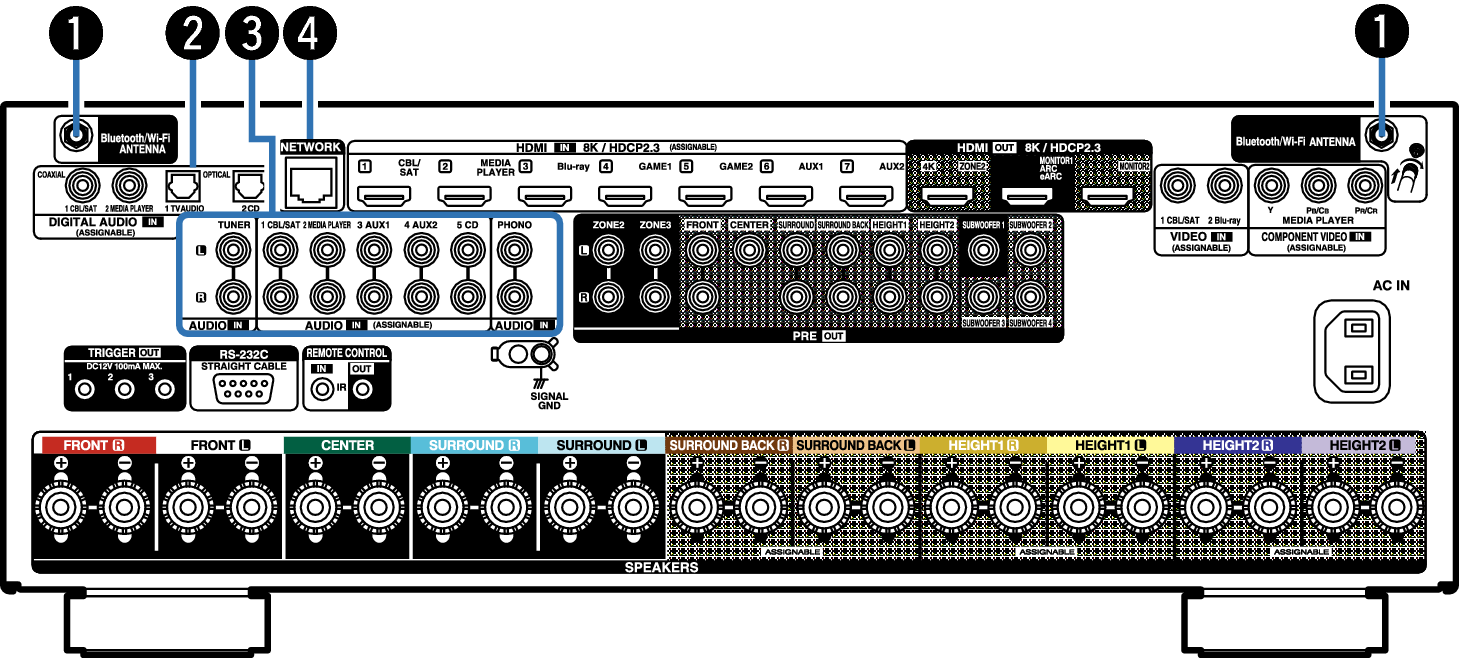

Panneau arrière

Name Rear Small1 X48E2

Connecteurs Bluetooth/d’antenne LAN

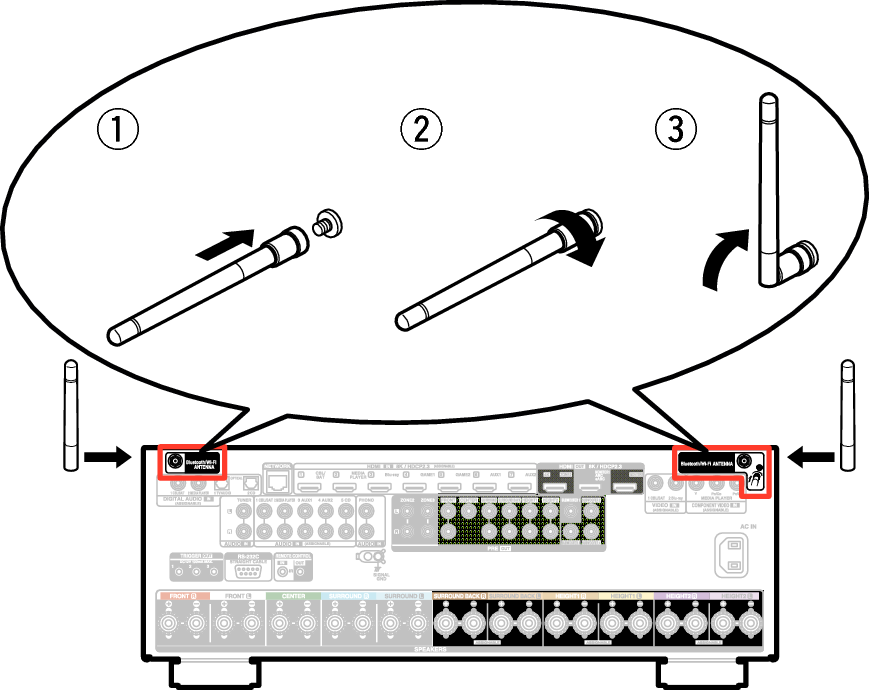

Utilisé pour connecter les antennes externes incluses pour une connexion Bluetooth/sans fil lors de la connexion à un réseau local sans fil, ou lors de la connexion à un appareil portable via Bluetooth. lien

Placez les antennes externes pour une connexion Bluetooth/sans fil de façon uniforme sur la borne à vis de l’arrière.
Tournez dans le sens des aiguilles d’une montre jusqu’à ce que les antennes soient bien connectées.
Faites tourner l’antenne vers le haut pour une meilleure réception.
Pict AntennaAngle X48E2

Bornes audio numériques (DIGITAL AUDIO)

Utilisées pour connecter des dispositifs équipés de bornes audio numérique.

Connexion 2 : téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC / eARClien

Connexion d’un décodeur (Tuner satellite/TV par câble)lien

Connexion d’un lecteur multimédialien

Bornes audio analogiques (AUDIO)

Utilisées pour connecter des dispositifs équipés de bornes audio analogique.

Connexion d’un décodeur (Tuner satellite/TV par câble)lien

Connexion d’un lecteur multimédialien

Connexion d’une platinelien

Borne NETWORK

Sert à connecter un câble LAN lors de la connexion à un réseau LAN câblé. lien

Name Rear Small2 X48E2

Bornes HDMI

Utilisées pour connecter des dispositifs équipés de bornes HDMI.

Connexion 1 : téléviseur équipé d’un connecteur HDMI et compatible avec la fonction ARC / eARClien

Connexion 2 : téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC / eARClien

Connexion d’un décodeur (Tuner satellite/TV par câble)lien

Connexion d’un lecteur multimédialien

Connexion d’un lecteur Blu-ray Disc ou d’un lecteur DVDlien

Branchement d’une console de jeu ou d’un appareil de lecture compatible avec 8Klien

Bornes PRE OUT

Utilisées pour connecter un subwoofer avec un amplificateur intégré ou un amplificateur de puissance externe.

Connexion du subwooferlien

Connexion d’un amplificateur de puissance externelien

Branchement d’enceintes 11.1 canauxlien

Connexion de ZONElien

Bornes vidéo (VIDEO)

Utilisées pour connecter des dispositifs équipés de bornes vidéo.

Connexion d’un décodeur (Tuner satellite/TV par câble)lien

Connexion d’un lecteur Blu-ray Disc ou d’un lecteur DVDlien

Bornes vidéo composantes (COMPONENT VIDEO)

Utilisées pour connecter des dispositifs équipés de bornes vidéo composantes.

Connexion d’un lecteur multimédialien

Prise CA (AC IN)

Utilisée pour brancher le cordon d’alimentation. lien

Name Rear Small3 X48E2

Prises TRIGGER OUT

Utilisées pour connecter des dispositifs équipés de la fonction trigger. lien

Borne RS-232C

Permet de connecter des dispositifs de commande domotique équipés de bornes RS-232C. Consultez le manuel de l’Utilisateur du contrôleur domestique externe pour plus d’informations sur le contrôle en série de cet appareil.

Veuillez exécuter la procédure ci-dessous auparavant.

Mettez en marche cet appareil.
Eteignez cet appareil à partir du contrôleur externe.
Vérifiez que l’appareil est en mode veille.

Prises REMOTE CONTROL

Utilisées pour connecter des récepteurs/transmetteurs infrarouges capables de commander cet appareil et les appareils externes depuis une autre pièce. lien

Borne SIGNAL GND

Sert à connecter un câble de mise à la terre à la platine. lien

Bornes d’enceintes (SPEAKERS)

Utilisées pour connecter des enceintes. lien

REMARQUE

Ne touchez pas les broches internes des connecteurs sur le panneau arrière. Une éventuelle décharge électrique pourrait endommager de façon permanente votre appareil.
