Lecture

Réglages

Branchement d’enceintes 11.1 canaux

Exemple de disposition en cas d’utilisation d’un système surround et deux ensembles d’enceintes en hauteur

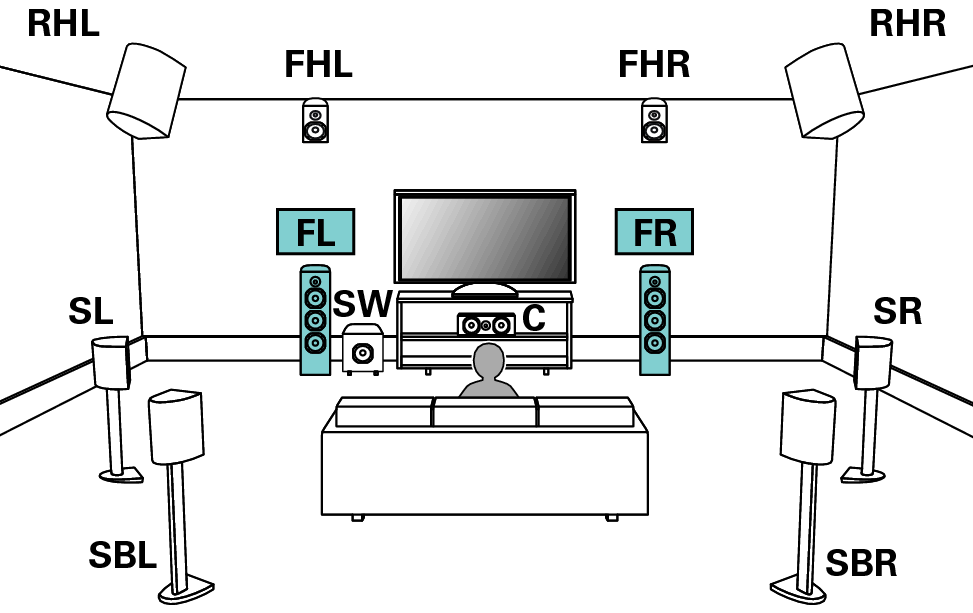

Pict SP Layout 11.1 RH FH2

Pour chaque connexion d’enceinte, reportez-vous à ce qui suit.

Paramétrez l’option Disposition des enceintes du menu comme suit. lien

Centrale : Oui
Surround : Oui
Surround arrière : 2 enceintes
Enceintes Hauteur : 4 enceintes
Agenc. Avant : Avant haut Flower Mark
Agenc. Arrière : Hauteur arrière Flower Mark
Subwoofers : 1 enceinte

Les enceintes en hauteur avant et les enceintes en hauteur arrière peuvent être remplacées par d’autres enceintes en hauteur, au plafond ou Dolby Atmos Enabled dans les réglages “Disposition des enceintes” - “Agencement”.

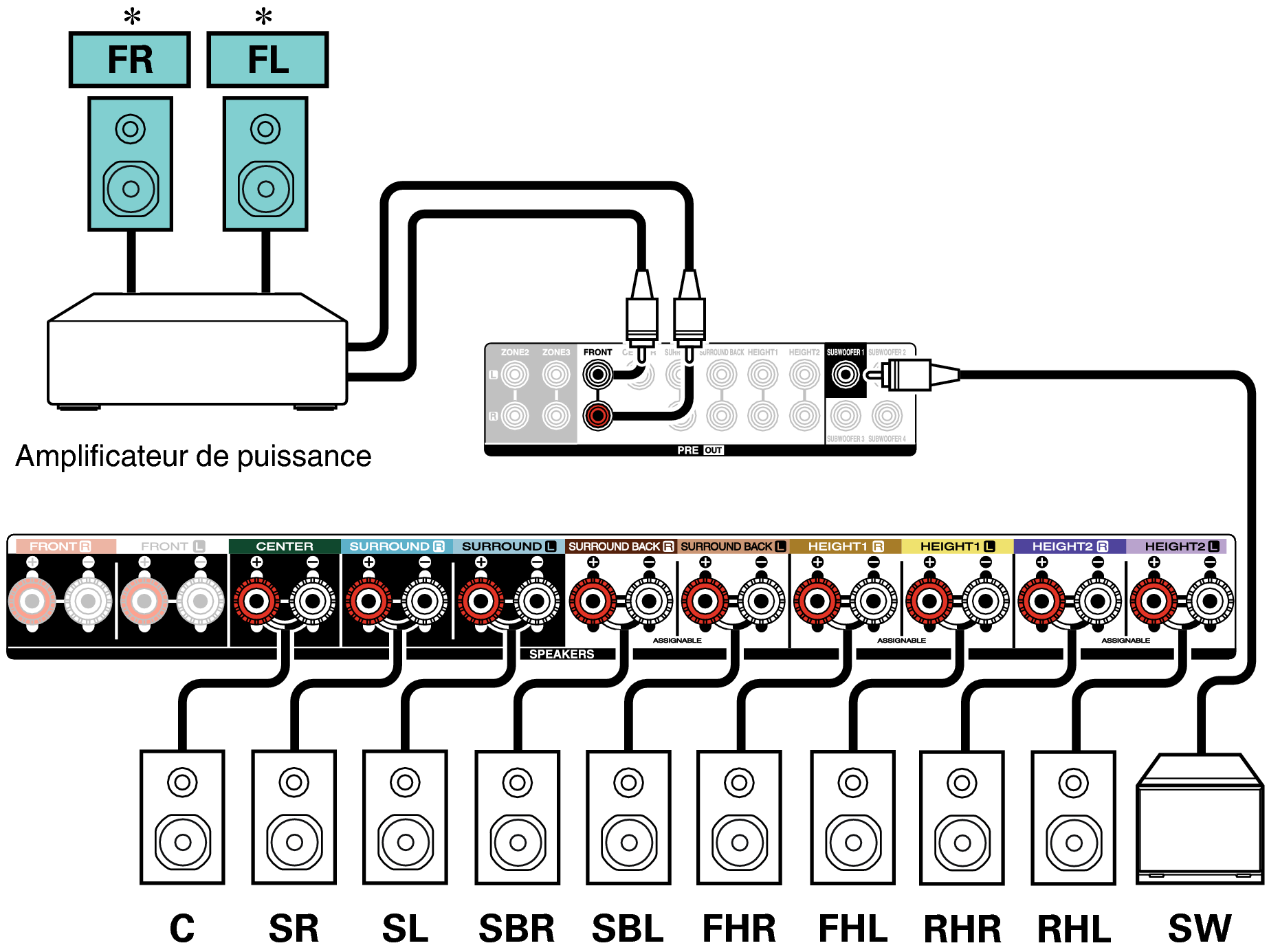

Conne SP 11.1 FH RH X48E3

Lors de la connexion d’enceintes à 11.1 canaux, un amplificateur externe doit être connecté au canal avant, au canal de hauteur arrière ou au canal Surround arrière au minimum. Réglez “Connexion” sur “pré-out (Sortie) uniquement” votre canal préféré. lien

Exemple de disposition en cas d’utilisation de trois ensembles d’enceintes en hauteur

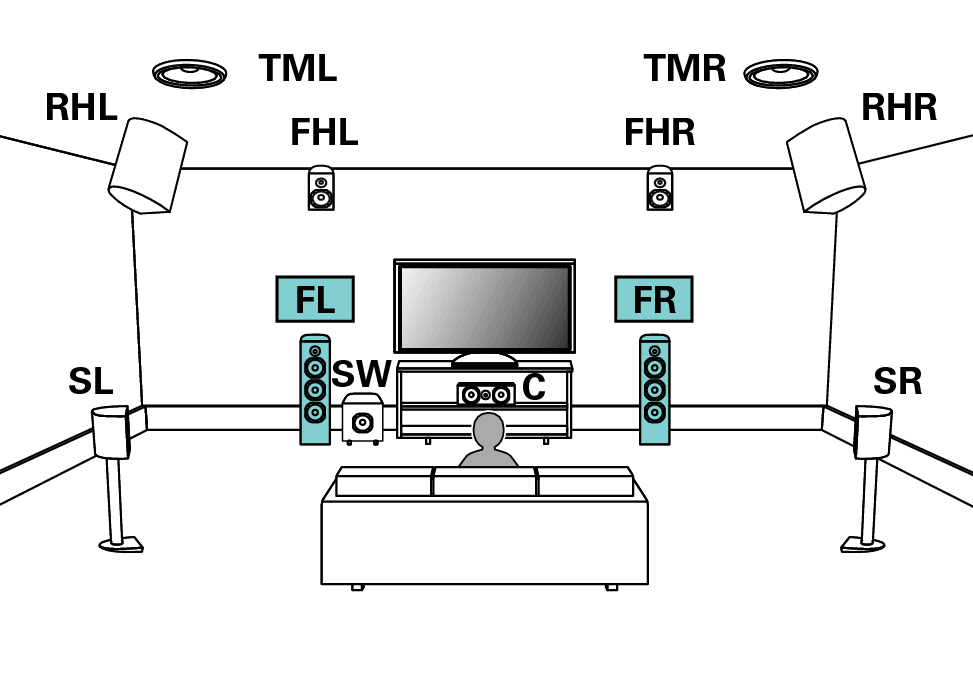

Pict SP Layout 11.1 FH RH TM2

Pour chaque connexion d’enceinte, reportez-vous à ce qui suit.

Paramétrez l’option Disposition des enceintes du menu comme suit. lien

Centrale : Oui
Surround : Oui
Enceintes Hauteur : 6 enceintes
Agenc. Avant : Avant haut Flower Mark
Agenc. Milieu : Centre plafond Flower Mark
Agenc. Arrière : Hauteur arrière Flower Mark
Subwoofers : 1 enceinte

Les enceintes en hauteur avant, les enceintes centrales supérieures et les enceintes en hauteur arrière peuvent être remplacées par d’autres enceintes en hauteur, au plafond ou Dolby Atmos Enabled dans les réglages “Disposition des enceintes” - “Agencement”.

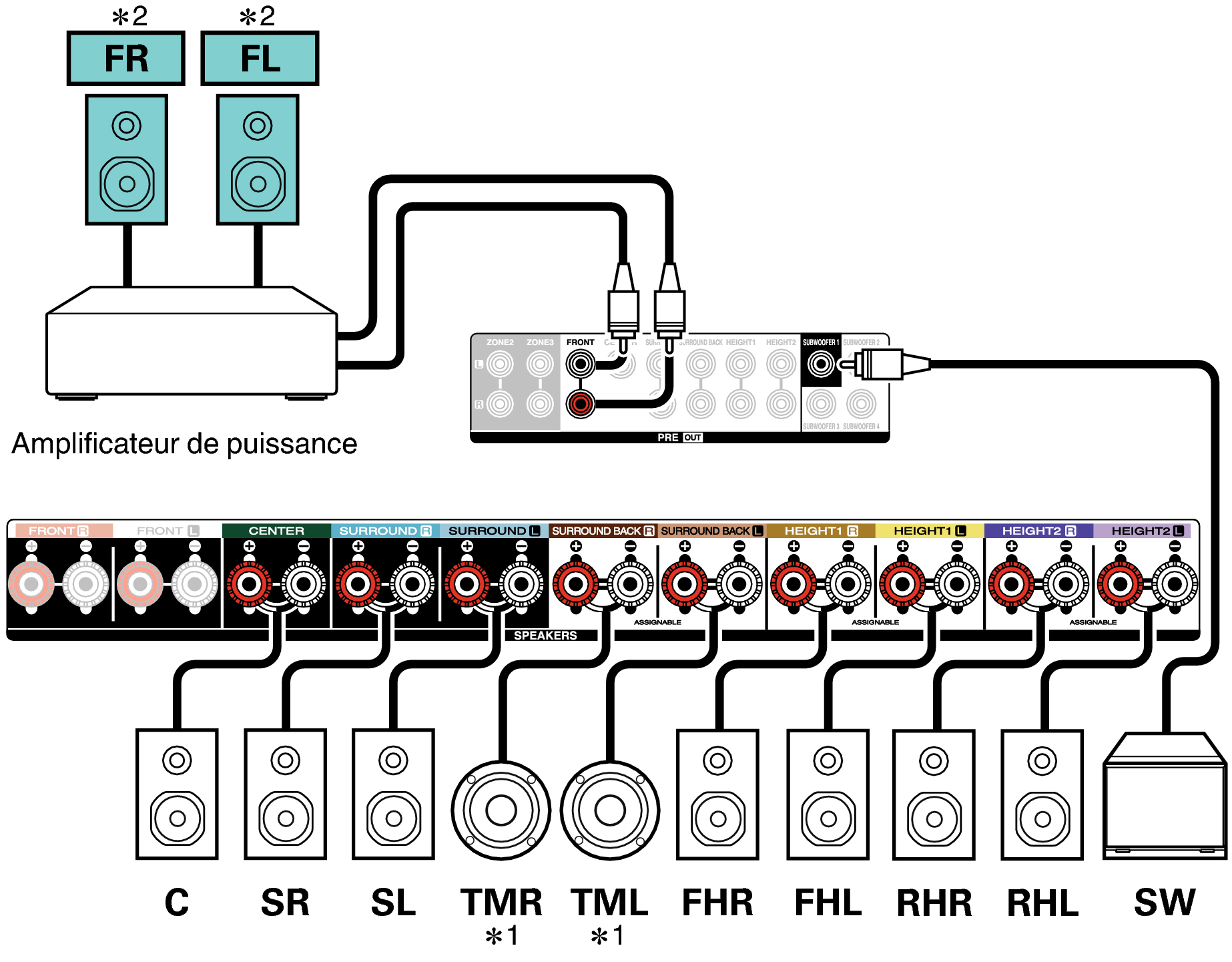

Conne SP 11.1 TM RH X48E3

L’enceinte supérieure centrale peut être connectée à la borne surround arrière au lieu de l’enceinte surround arrière.

Lors de la connexion d’enceintes à 11.1 canaux, un amplificateur externe doit être connecté au canal avant, au canal arrière haut ou au canal intermédiaire supérieur au minimum. Réglez “Connexion” sur “pré-out (Sortie) uniquement” votre canal préféré. lien

Exemple de disposition pour le système Auro-3D 11.1 canaux

Cette configuration des enceintes est optimisée pour la lecture Auro-3D.

Pict SP Layout 11.1 Auro3

Paramétrez l’option Disposition des enceintes du menu comme suit. lien

Centrale : Oui
Surround : Oui
Enceintes Hauteur : 6 enceintes
Agenc. Avant : Avant haut
Agenc. Milieu : Hauteur surround
Agenc. Arrière : Non
SP/CH : SP/CH
Subwoofers : 1 enceinte
Conne SP 11.1 Auro X48E3

L’enceinte supérieure surround et l’enceinte centrale en hauteur peuvent être connectées à la borne surround arrière au lieu de l’enceinte surround arrière.

Lors de la connexion d’enceintes à 11.1 canaux, un amplificateur externe doit être connecté au canal avant, au canal Surround haut ou au canal Surround supérieur/centre haut au minimum. Réglez “Connexion” sur “pré-out (Sortie) uniquement” votre canal préféré. lien
