Branchement d’enceintes 9.1 canaux

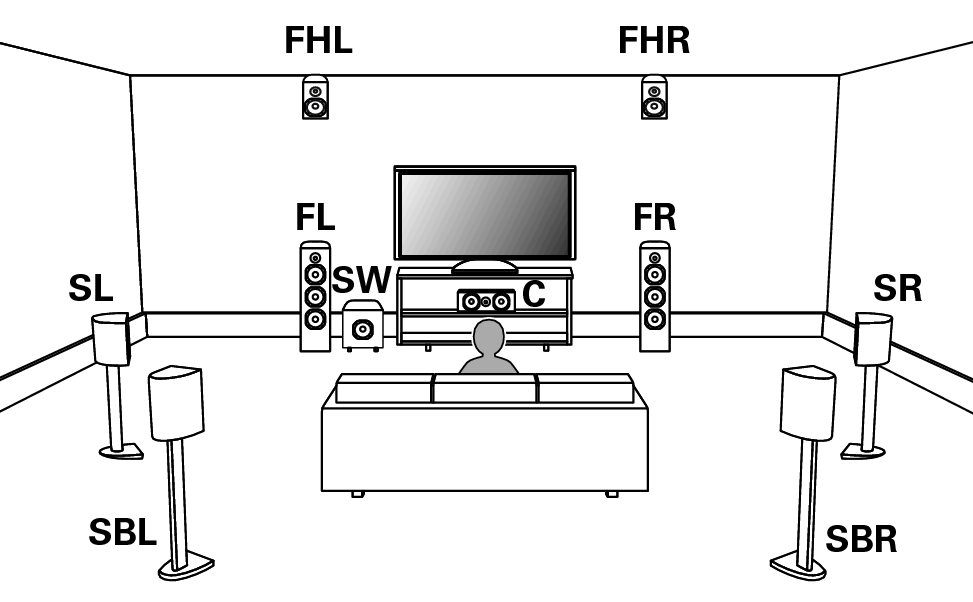

Exemple de disposition en cas d’utilisation d’un système surround et d’un ensemble d’enceintes en hauteur

Pict SP Layout 9.1 FH1

Pour chaque connexion d’enceinte, reportez-vous à ce qui suit.

Raccordement des enceintes aux bornes des enceinteslien

Connexion d’un amplificateur de puissance externelien

Paramétrez l’option Disposition des enceintes du menu comme suit. lien

Centrale : Oui
Surround : Oui
Surround arrière : 2 enceintes
Enceintes Hauteur : 2 enceintes
Agencement : Avant haut Flower Mark
Subwoofers : 1 enceinte

Les enceintes en hauteur avant peuvent être remplacées par d’autres enceintes en hauteur, au plafond ou Dolby Atmos Enabled dans les réglages “Disposition des enceintes” - “Agencement”.

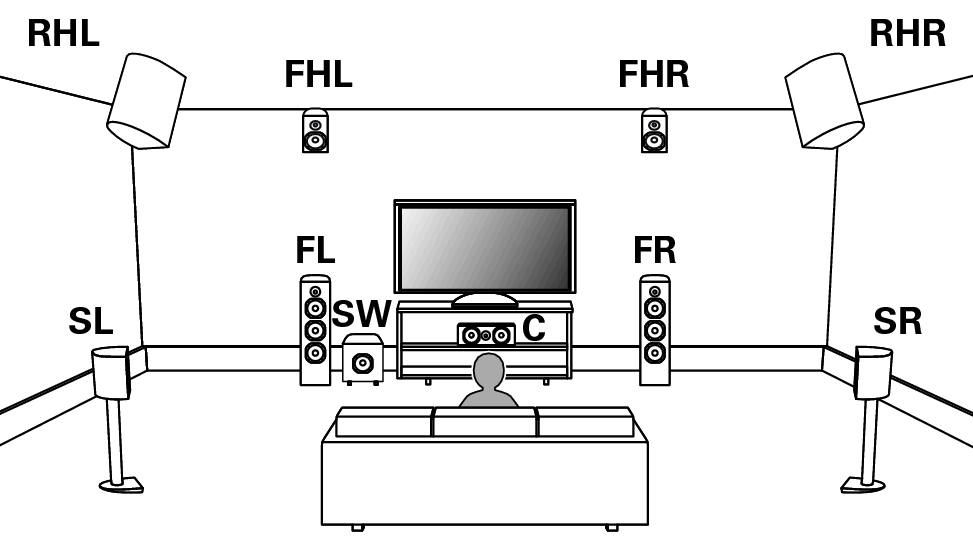

Exemple de disposition en cas d’utilisation de deux ensembles d’enceintes en hauteur

Pict SP Layout 9.1 RH FH1

Pour chaque connexion d’enceinte, reportez-vous à ce qui suit.

Raccordement des enceintes aux bornes des enceinteslien

Connexion d’un amplificateur de puissance externelien

Paramétrez l’option Disposition des enceintes du menu comme suit. lien

Centrale : Oui
Surround : Oui
Enceintes Hauteur : 4 enceintes
Agenc. Avant : Avant haut Flower Mark
Agenc. Arrière : Hauteur arrière Flower Mark
Subwoofers : 1 enceinte

Les enceintes en hauteur avant et les enceintes en hauteur arrière peuvent être remplacées par d’autres enceintes en hauteur, au plafond ou Dolby Atmos Enabled dans les réglages “Disposition des enceintes” - “Agencement”.

Exemple de disposition pour le système Auro-3D 9.1 canaux

Cette configuration des enceintes est optimisée pour la lecture Auro-3D.

Pict SP Layout 9.1 Auro3D

Paramétrez l’option Disposition des enceintes du menu comme suit. lien

Centrale : Oui
Surround : Oui
Enceintes Hauteur : 4 enceintes
Agenc. Avant : Avant haut
Agenc. Arrière : Hauteur surround
Subwoofers : 1 enceinte
Conne SP 9.1 Auro X48E3
