Lecture

Réglages

Configuration de l’enceinte et paramétrages de l’ “Affectation des Amplis”

Cet appareil est équipé d’un amplificateur de puissance à 9 canaux. En plus du système 5.1 canaux de base, une variété de systèmes d’enceintes peut être configurée en changeant les paramétrages de “Disposition des enceintes” en fonction de l’application, par exemple les systèmes du 7.1 canaux, les connexions bi-amplificateur et les systèmes à 2 canaux pour la lecture multizone. lien

Effectuez le paramétrage “Disposition des enceintes” en fonction du nombre de pièces et de la configuration des enceintes qui seront installées. lien

Lire une enceinte dans chaque zone

“Affectation des Amplis” réglages

Page de connexion

MAIN ZONE

ZONE2

ZONE3

Lecture sur 5.1 canaux

2 canaux
(pré-sortie)

2 canaux
(pré-sortie)

Réglable dans tous les réglages “Affectation des Amplis”.

Lecture sur 7.1 canaux

7.1p + ZONE2

Lecture sur 9.1 canaux

9.1p (Défaut)

Lecture sur 11.1 canaux

11.1p

Lecture 7.1 canaux (connexion bi-amp des enceintes avant)

7.1p (bi-amp)

Enceintes avant secondaires

7.1p + Front B

Lecture sur 7.1 canaux

2 canaux
(sortie enceinte)

2 canaux
(pré-sortie)

7.1p + ZONE2

Lecture sur 7.1 canaux

2 canaux
(pré-sortie)

2 canaux
(sortie enceinte)

7.1p + ZONE3

Lecture 5.1 canaux (connexion bi-amp des enceintes avant)

2 canaux
(sortie enceinte)

2 canaux
(pré-sortie)

5.1p (bi-amp)+ ZONE2

Lecture sur 5.1 canaux

2 canaux
(sortie enceinte)

2 canaux
(sortie enceinte)

5.1p + ZONE2/3

Lecture sur 7.1 canaux

1 canaux
(sortie enceinte)

1 canaux
(sortie enceinte)

7.1p+ZONE2/3-MONO

Lecture 9.1 canaux (en utilisant cet appareil comme un préamplificateur)

Non utilisé

Non utilisé

Préamplificateur

Le mode son qui peut être sélectionné varie en fonction de la configuration de l’enceinte.

Les pages suivantes disposent d’exemples basiques de connexion.

Consultez l’exemple de connexion pour Exemple de disposition pour le système Auro-3D 9.1 canauxlien pour la lecture Auro-3D avec un système 9.1 canaux doté du système de base à 5.1 canaux et des enceintes avant hautes et surround hautes. Consultez également l’exemple de connexion Exemple de disposition pour le système Auro-3D 11.1 canauxlien pour la lecteur Auro-3D avec un système 11.1 canaux en ajoutant l’enceinte surround supérieure.

En plus des connections décrites dans p. lien - lien, cet appareil permet diverses connexions d’enceintes avec le réglage “Disposition des enceintes”.

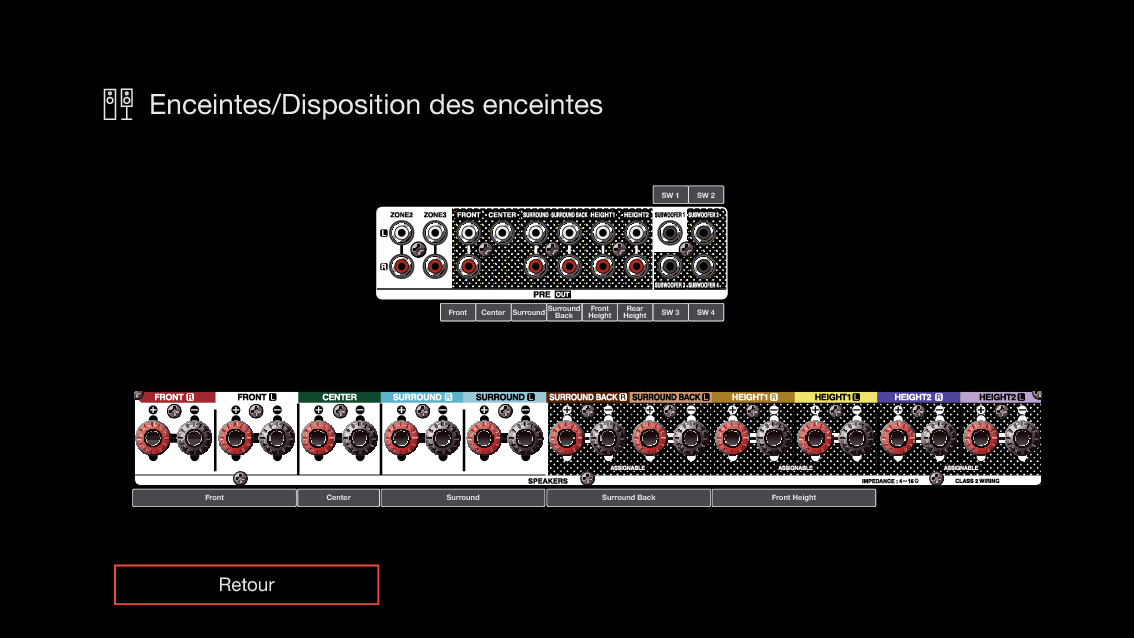

Reportez-vous également à l’écran de menu dans “Vue configuration des Bornes” sur l’écran de réglage “Disposition des enceintes”, qui indique comment effectuer des connexions dans votre environnement.

GUI ViewTerminalConfig X48
