Avant le branchement des enceintes

REMARQUE

Déconnectez la fiche d’alimentation de l’appareil de la prise murale avant de connecter les enceintes. Éteignez également le subwoofer.

Connectez les câbles d’enceinte de façon à ce qu’ils ne dépassent pas des bornes d’enceinte. Le circuit de protection risque d’être activé si les fils touchent le panneau arrière ou si les côtés + et – entrent en contact. (Circuit de protectionlien)

Ne touchez jamais les bornes d’enceinte lorsque le cordon d’alimentation est connecté. Vous risqueriez de vous électrocuter. Lorsque l’“Assistant de configuration” (page 9 du “Guide de démarrage rapide” à part) est en cours d’exécution, suivez les instructions de l’écran “Assistant de configuration” pour effectuer les raccordements. (Les enceintes ne sont pas sous tension lorsque “Assistant de configuration” est en cours d’exécution.)

Utilisez des enceintes avec une impédance de 4 à 16 Ω/ohms.

Lorsque vous connectez des enceintes de différentes impédances, réglez l’impédance en fonction de l’enceinte ayant la plus faible impédance.

REMARQUE

Effectuez le paramétrage suivant lors de l’utilisation d’une enceinte avec une impédance de 4 – 6 Ω/ohms.

Appuyez longuement sur le bouton de l’unité principale STATUS et ZONE3 SOURCE en même temps pendant au moins 3 secondes.

Flower Mark Video Format < PAL>” s’affiche sur l’écran.

Appuyez trois fois sur le curseur vers le bas sur l’appareil principal.

Flower Mark Sp. Impedance <8ohms>” s’affiche sur l’écran.

Utilisez le curseur gauche ou curseur droit sur l’appareil principal pour sélectionner l’impédance.

8ohms
(Défaut) :

Sélectionnez-le lorsque l’impédance pour toutes les enceintes connectées est de 8 Ω/ohms ou plus.

6ohms :

Sélectionnez lorsque l’impédance pour l’une des enceintes connectées est de 6 Ω/ohms.

4ohms :

Sélectionnez lorsque l’impédance pour l’une des enceintes connectées est de 4 Ω/ohms.

Appuyez sur ENTER sur l’appareil principal pour terminer le réglage.

Connexion des câbles d’enceinte

Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités + (rouge) et – (noire) des enceintes connectées à cet appareil, et veillez à ce que les canaux et les polarités soient correctement connectés.

Dénudez environ 10 mm du revêtement de l’embout du câble d’enceinte, puis torsadez fermement le fil conducteur ou coupez-le.
Connection-spCable1
Tournez la borne de l’enceinte dans le sens inverse des aiguilles d’une montre pour la desserrer.
Connection-spCable2
Insérez le fil conducteur du câble d’enceinte dans la garde de la borne de l’enceinte.
Connection-spCable3
Tournez la borne de l’enceinte dans le sens des aiguilles d’une montre pour la resserrer.
Connection-spCable4

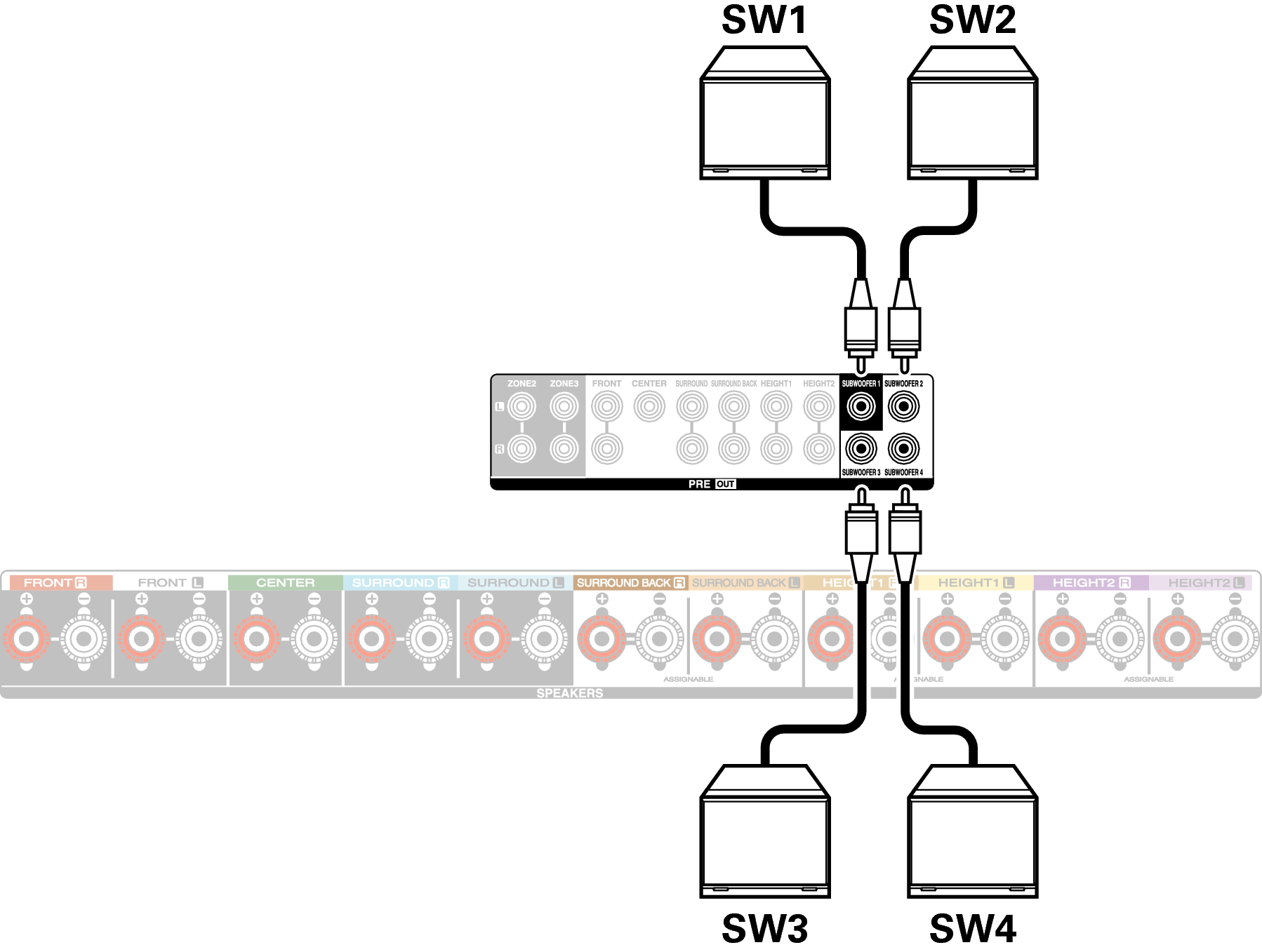

Connexion du subwoofer

Utilisez un câble adapté pour connecter le subwoofer. Quatre subwoofers peuvent être connectés à cet appareil.

Lorsque vous connectez plusieurs subwoofers, modifiez le réglage de “Subwoofers” dans le réglage “Disposition des enceintes” en fonction du nombre de subwoofers à connecter. lien

Vous pouvez régler séparément le niveau et la distance pour le subwoofer 1, subwoofer 2, subwoofer 3 et le subwoofer 4.

Conne SW2 X48

À propos des étiquettes du câble (fournis) pour l’identification du canal

La section d’affichage du canal pour les bornes d’enceintes sur le panneau arrière ont des codes de couleur pour l’identification de chaque canal.

Fixez l’étiquette du câble correspondant à chaque enceinte sur chacun des câbles d’enceinte. Cela facilite le branchement du câble approprié sur les bornes d’enceintes du panneau arrière.

Enceintes

Couleur

FRONT L

Blanc

FRONT R

Rouge

CENTER

Vert

SURROUND L

Bleu clair

SURROUND R

Bleu

SURROUND BACK L

Beige

SURROUND BACK R

Marron

FRONT HEIGHT L

Jaune clair

FRONT HEIGHT R

Jaune

TOP FRONT L

Jaune clair

TOP FRONT R

Jaune

TOP MIDDLE L

Violet clair

TOP MIDDLE R

Violet

TOP REAR L

Violet clair

TOP REAR R

Violet

SURROUND HEIGHT L

Violet clair

SURROUND HEIGHT R

Violet

REAR HEIGHT L

Violet clair

REAR HEIGHT R

Violet

TOP SURROUND

Beige

CENTER HEIGHT

Marron

FRONT DOLBY L

Jaune clair

FRONT DOLBY R

Jaune

SURROUND DOLBY L

Violet clair

SURROUND DOLBY R

Violet

BACK DOLBY L

Violet clair

BACK DOLBY R

Violet

SUBWOOFER 1

Noir

SUBWOOFER 2

Noir

SUBWOOFER 3

Noir

SUBWOOFER 4

Noir

Les étiquettes de câble fournies comprennent des étiquettes pour les câbles d'enceinte et HDMI. Attachez une étiquette de câble à chaque câble correspondant aux enceintes et aux appareils HDMI connectés, comme illustré ci-dessous. Cela permet d'identifier facilement et de connecter correctement les câbles entre vos composants.

Bracket Open Méthode de fixation de l’étiquettes du câble Bracket Close

Pict CableLabel
