Branchement d’enceintes 7.1 canaux

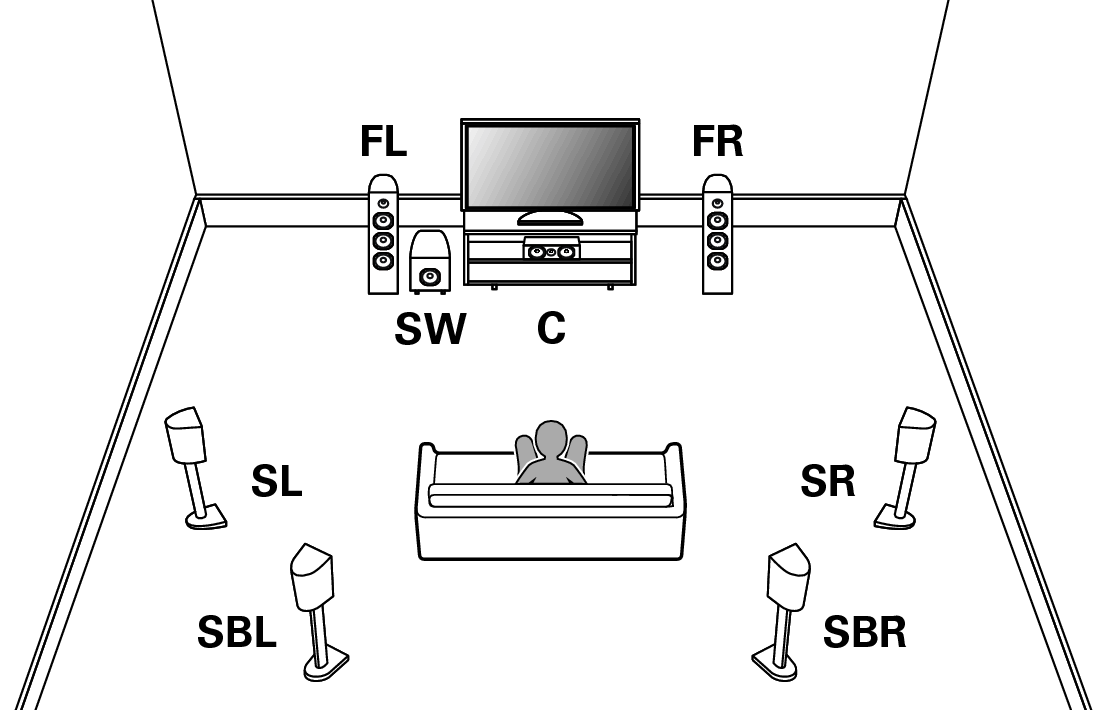

Exemple de disposition en cas d’utilisation d’enceintes arrière surround

Ce système surround 7.1 canaux est un système de base à 7.1 canaux.
(Ajout d’enceintes arrière surround à un système de base à 5.1 canaux)

Pict SP Layout 7.1_SB1

Pour chaque connexion d’enceinte, reportez-vous à ce qui suit.

Raccordement des enceintes aux bornes des enceinteslien

Connexion d’un amplificateur de puissance externelien

Réglez “Sol” sur “5can. & SB” dans le menu en cas de connexion dans cette configuration. lien

Exemple de disposition en cas d’utilisation d’enceintes en hauteur

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes avant-haut.

Pict SP Layout 7.1 FH1

Pour chaque connexion d’enceinte, reportez-vous à ce qui suit.

Raccordement des enceintes aux bornes des enceinteslien

Connexion d’un amplificateur de puissance externelien

Réglez “Sol” sur “5can” et “Hauteur Sp” (ou “Dolby Sp”) sur “2can” dans le menu en cas de connexion dans cette configuration. lien

Vous pouvez remplacer les enceintes avant en hauteur par n’importe quelles enceintes Hauteur/Plafond/Dolby Atmos Enabled dans le réglage “Affectation des Amplis” - “Agencement”. lien
