Connexion de ZONE

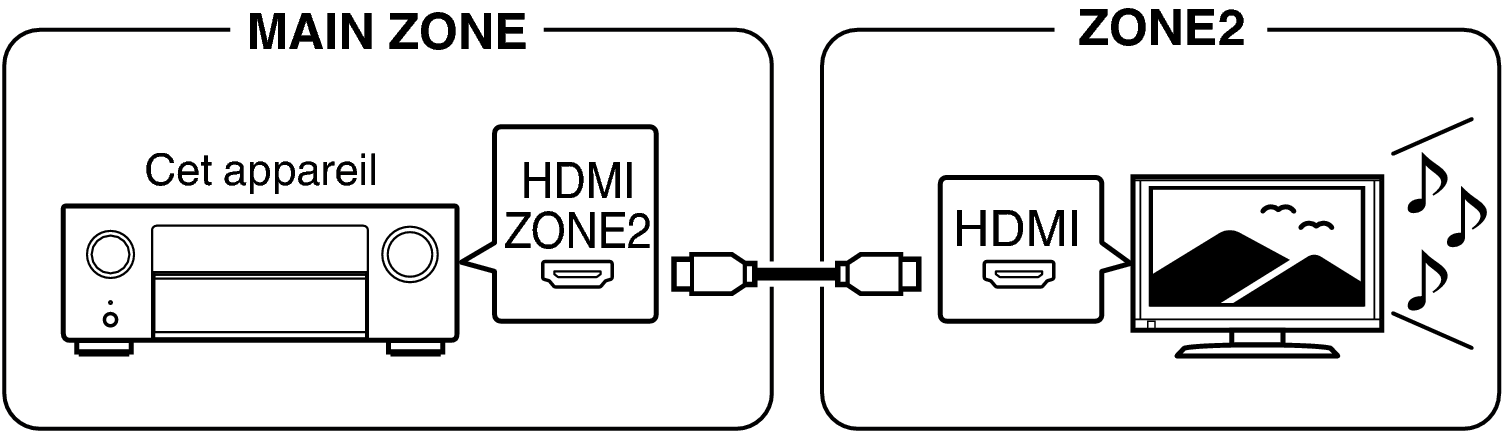

Connexion 1 : Connexion via la borne HDMI ZONE2

Lorsqu’un téléviseur est connecté à la borne HDMI ZONE2 OUT, vous pouvez lire un contenu vidéo ou audio à partir de l’appareil connecté à la borne HDMI 1 – 7 IN dans ZONE2 (fonction HDMI ZONE2).

Pict ZONE Audio1 X48

Lorsqu’une télévision est raccordée au connecteur HDMI ZONE2 OUT, et que la MAIN ZONE et la ZONE2 sont réglées sur la même source d’entrée, l’audio de la MAIN ZONE peut être mélangé sur 2 canaux audio.

Connexion 2 : connexion à l’aide d’une borne de sortie d’enceinte

Lorsque “Affectation des Amplis” est réglé dans le menu sur l’une des options suivantes, le son est émis depuis les enceintes dans ZONE2 ou ZONE3. lien

Affectation des Amplis : 7.1p + ZONE2

Pict ZONE Audio2 X48

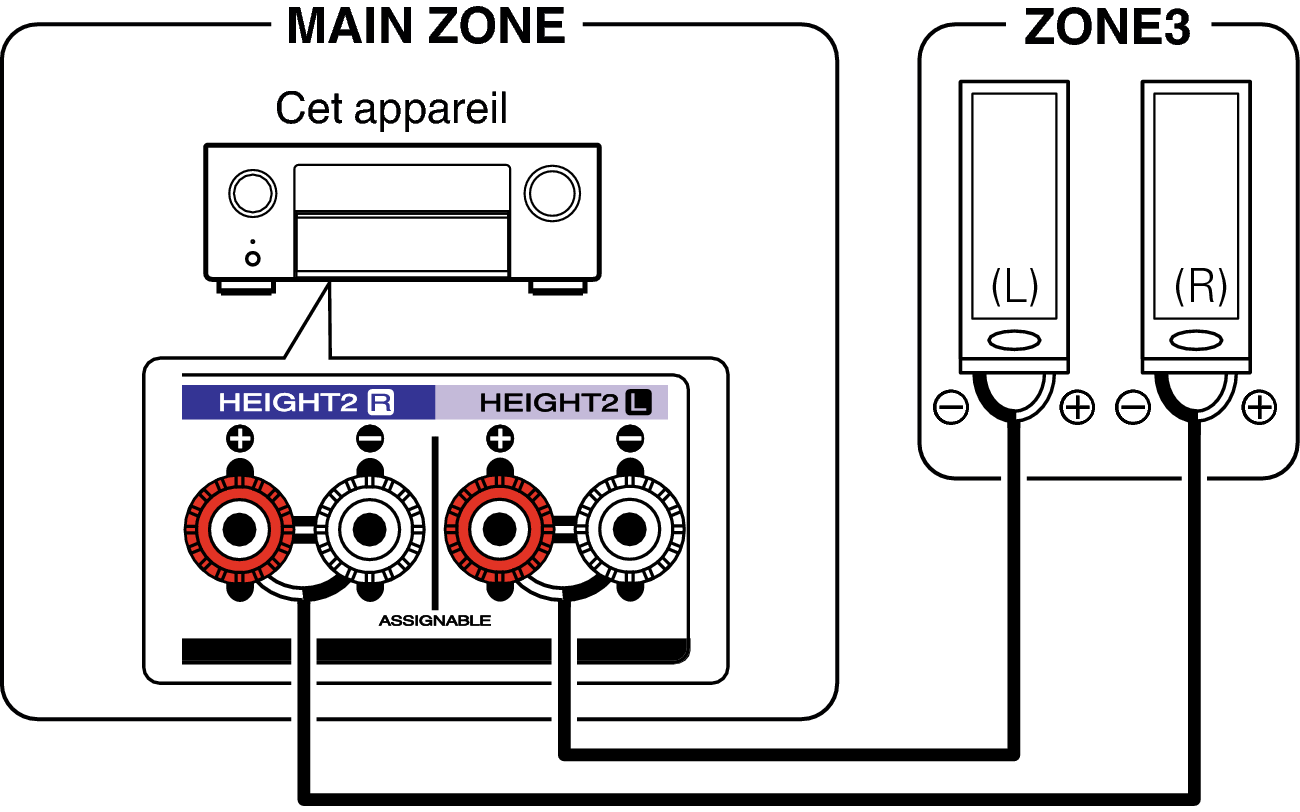

Affectation des Amplis : 7.1p + ZONE3

Pict ZONE Audio3 X48

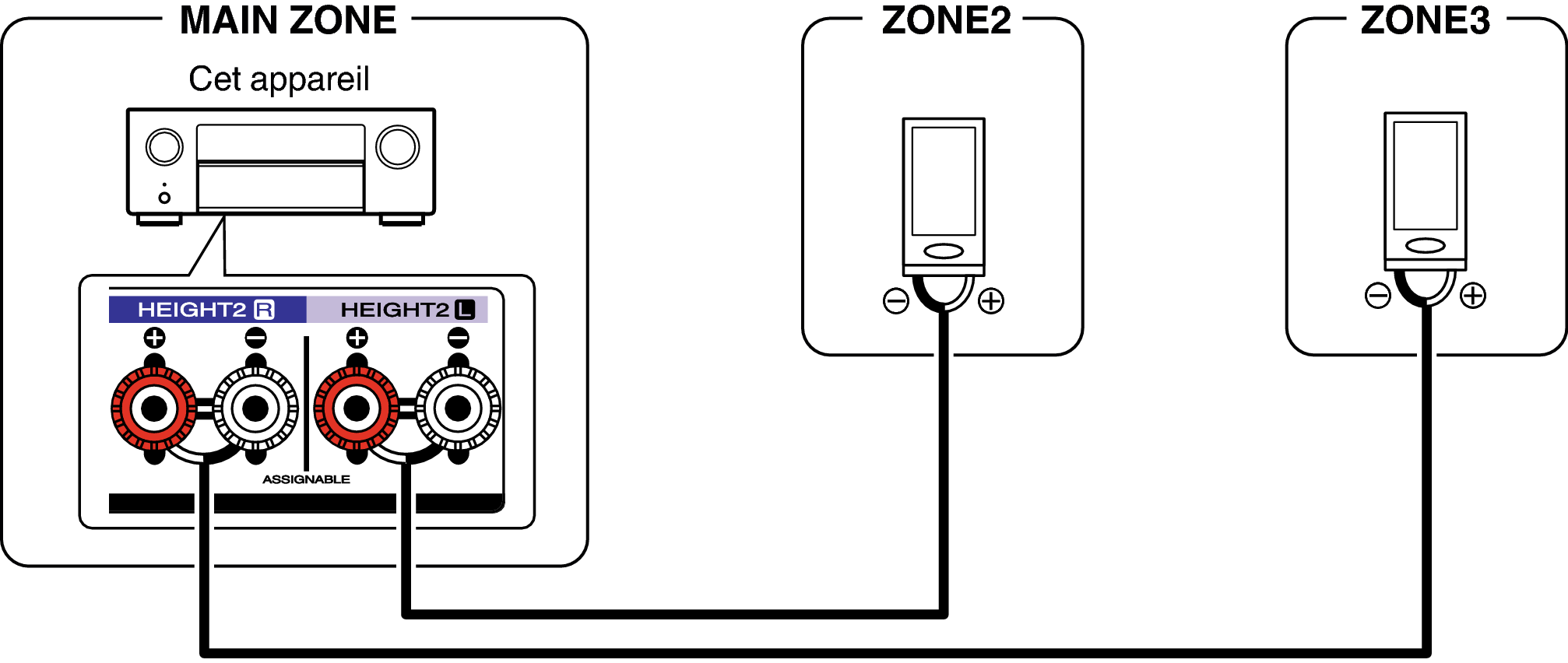

Affectation des Amplis : 7.1p+ZONE2/3-MONO

Pict ZONE Audio4 X48

Affectation des Amplis : 5.1p + ZONE2/3

Pict ZONE Audio5 X48

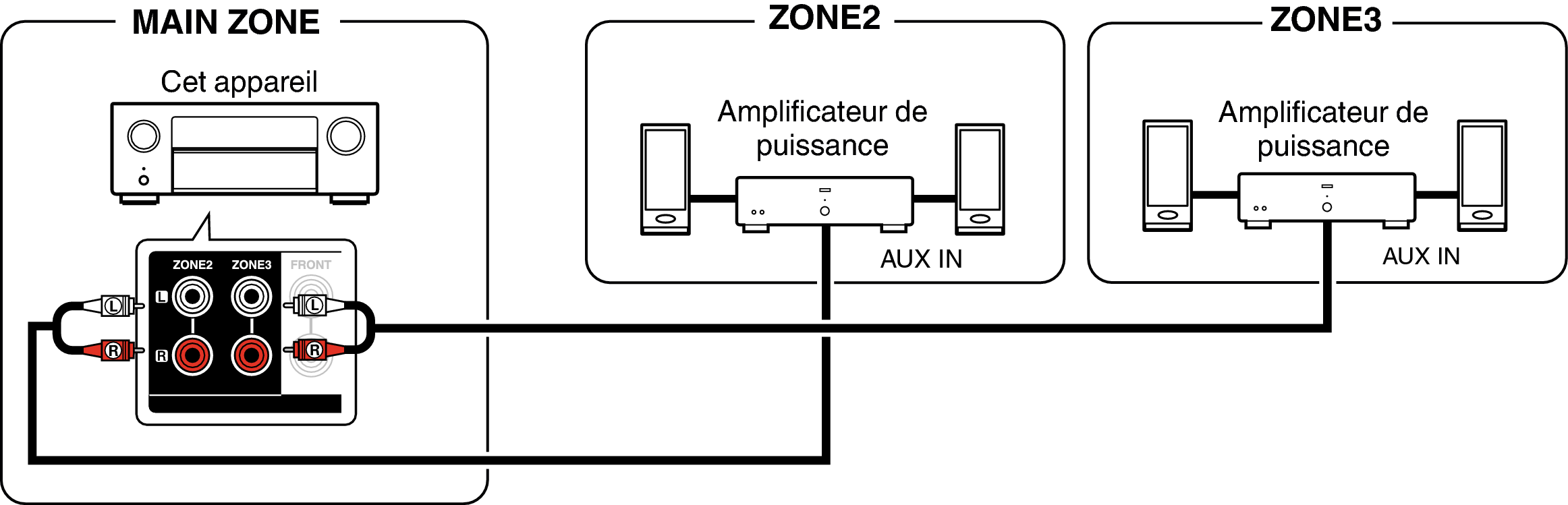

Connexion 3 : connexion via la borne de sortie vidéo et l’amplificateur externe

Les signaux audio des bornes de sortie audio des ZONE2 et ZONE3 de cet appareil sont émis vers les amplificateurs des ZONE2 et ZONE3 et sont lus sur ces mêmes amplificateurs.

Pict ZONE Audio6 X48
