Bornes TRIGGER OUT

Lorsqu’un appareil doté d’une prise TRIGGER IN est connecté via une mini-prise monaurale, il est possible de le mettre en marche/veille par l’intermédiaire du fonctionnement synchronisé avec cet appareil.

Un signal numérique d’un maximum de 12 V DC/100 mA (total 300 mA) par prise est émis par la prise TRIGGER OUT.

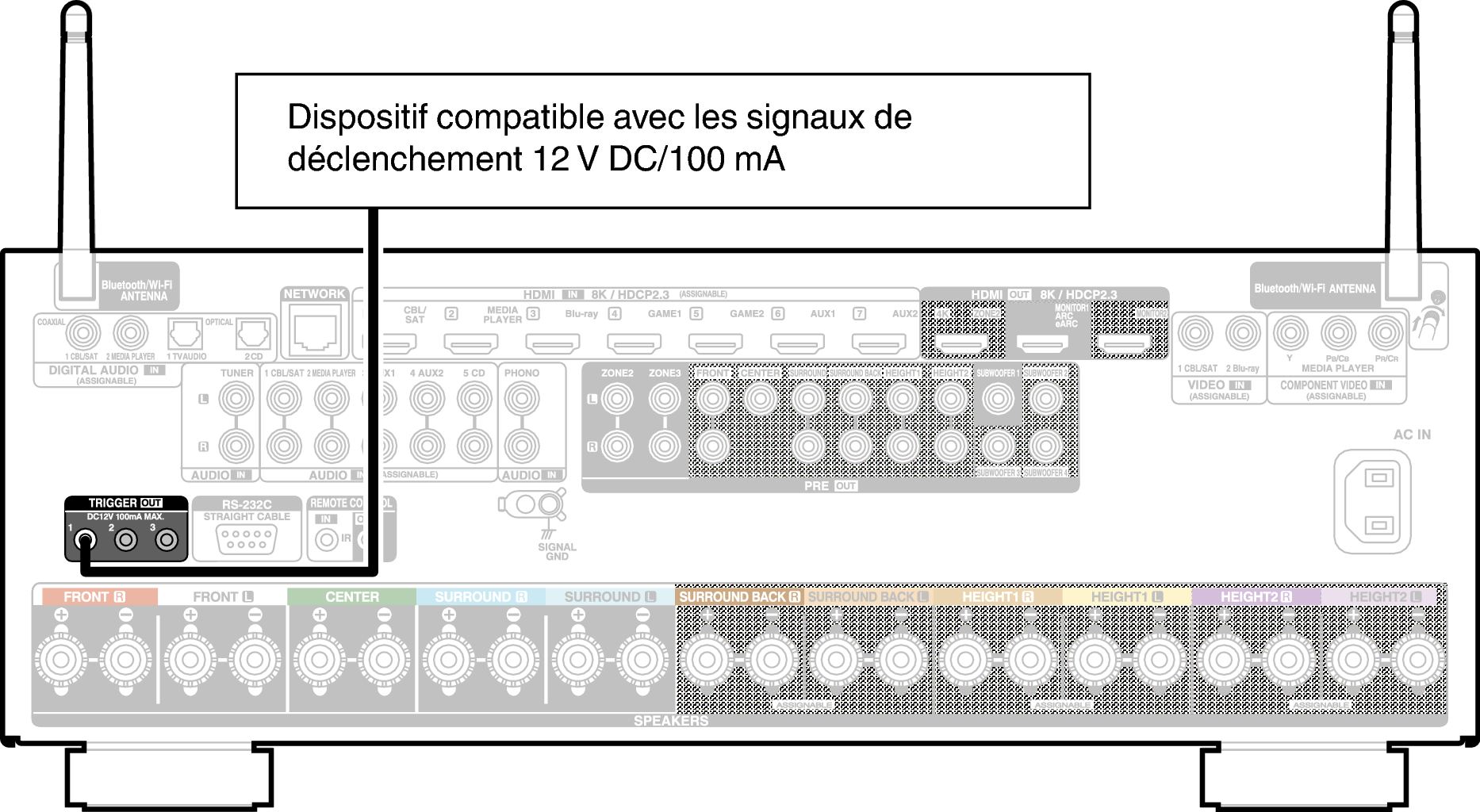

Conne TRIGGER X48E2

REMARQUE

Utilisez un câble monaural avec fiche mini pour le branchement des prises TRIGGER OUT. N’utilisez pas un câble stéréo avec fiche mini.

Si le niveau d’entrée de déclenchement admissible du dispositif connecté est supérieur à 12 V DC/100 mA ou en cas de court-circuit, la prise TRIGGER OUT ne peut pas être utilisée. Dans ce cas, mettez l’appareil hors tension, puis débranchez-le.
