Installatie luidsprekers
Bepaal het luidsprekersysteem afhankelijk van het aantal luidsprekers dat u gebruikt en installeer elke luidspreker en subwoofer in de kamer.

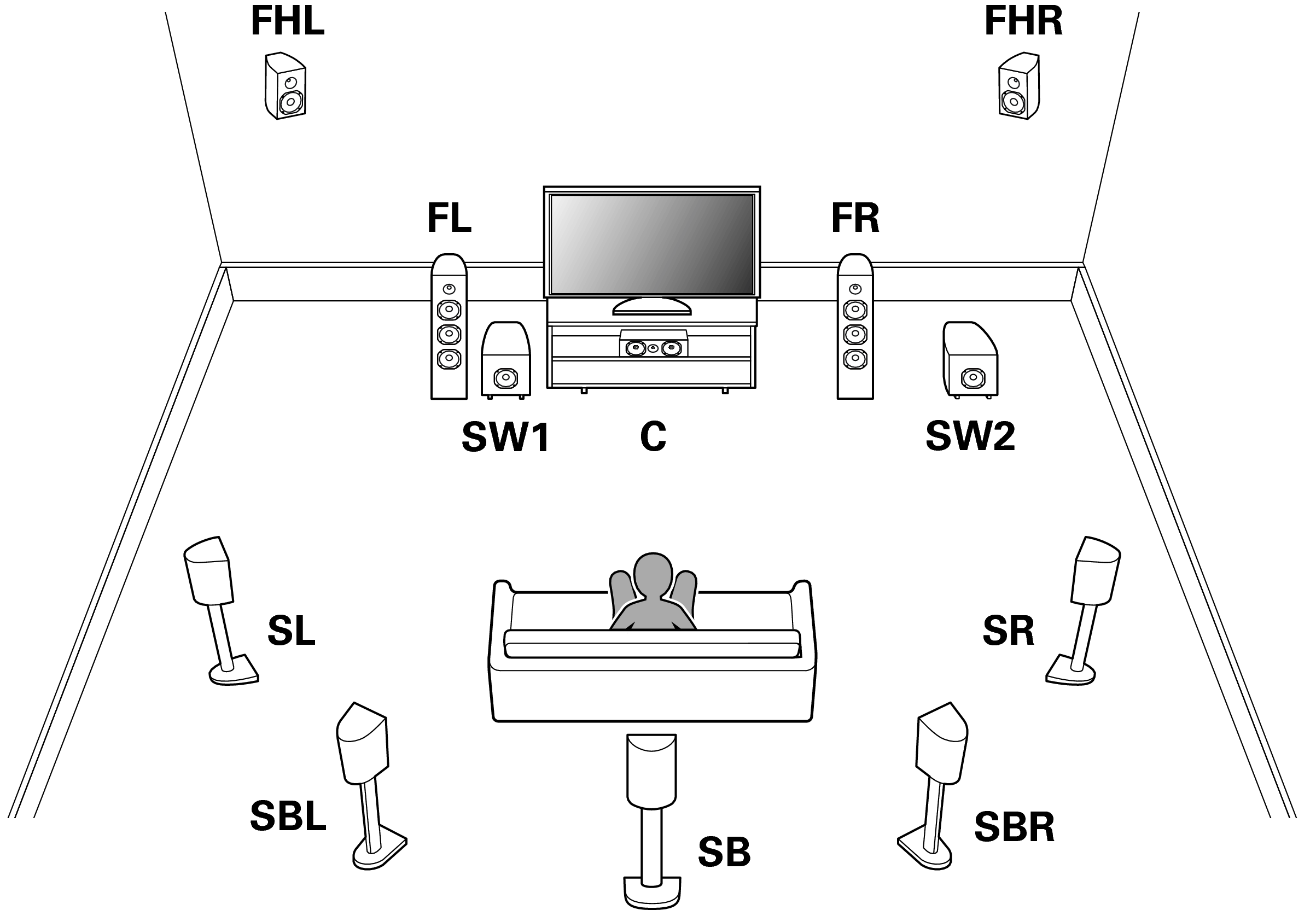

De luidsprekerinstallatie wordt toegelicht aan de hand van dit voorbeeld van een standaardinstallatie.
|
FL/FR (Voor |
Plaats de linker- en rechterluidsprekers FRONT op een gelijke afstand van de hoofdluisterpositie. De afstand tussen elke luidspreker en uw tv moeten ook dezelfde zijn. |
|
C (Midden |
Plaats de CENTER-luidspreker vooraan en in het midden van de tv, tussen de luidsprekers vooraan links en rechts. |
|
SL/SR (Surround |
Plaats de SURROUND linker- en rechterluidsprekers op een gelijke afstand van de linker- en rechterzijde van de hoofdluisterpositie. Als u geen surround achter-luidsprekers hebt, verplaatst u de surroundluidsprekers een stukje achter uw luisterpositie. |
|
SBL/SBR(Surround achter luidspreker links/rechts): |
Plaats de linker- en rechterluidsprekers SURROUND BACK op een gelijke afstand van de hoofdluisterpositie en direct achter de hoofdluisterpositie. Wanneer u één surround achter-luidspreker (SB) gebruikt, plaatst u deze direct achter de luisterpositie. |
|
FHL/FHR (voor |
Plaats de linker- en rechterluidsprekers FRONT HEIGHT net buiten de linker- en rechterluidsprekers voor. Monteer ze zo dicht mogelijk bij het plafond en richt ze naar de luisterpositie. |
|
SW 1/2 (Subwoofer) : |
Plaats de SUBWOOFER op een handige locatie dicht bij de luidsprekers voor. |
Dit toestel is compatibel met Dolby Pro Logic
z koppeling dat een nog breder en dieper surroundgevoel biedt.
Installeer hoogteluidsprekers voor als u Dolby Pro Logic z gebruikt.

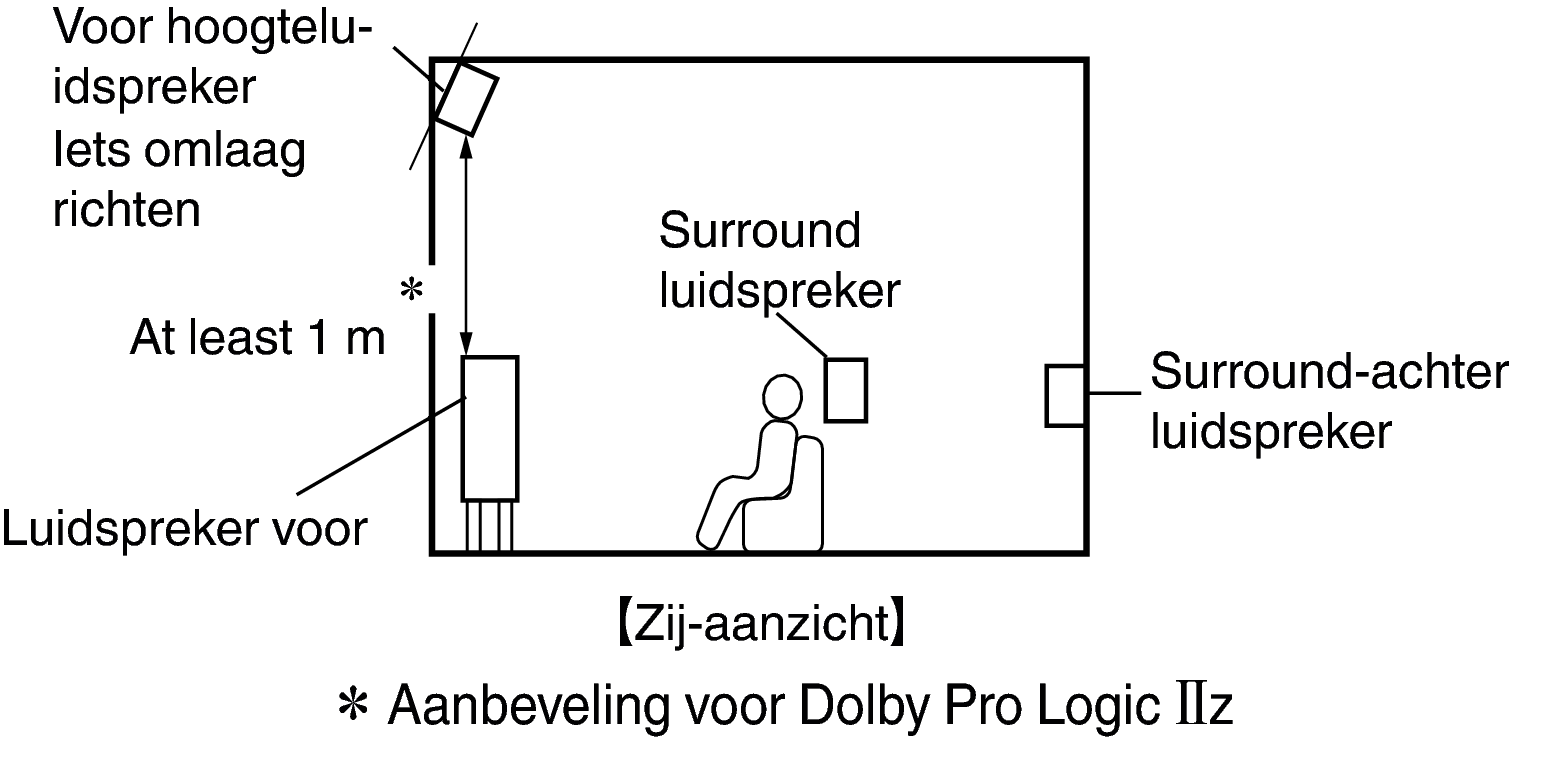

Gebruik de onderstaande afbeelding als richtlijn voor de hoogte waarop elke luidspreker moet worden geïnstalleerd. De hoogte hoeft niet exact dezelfde te zijn.

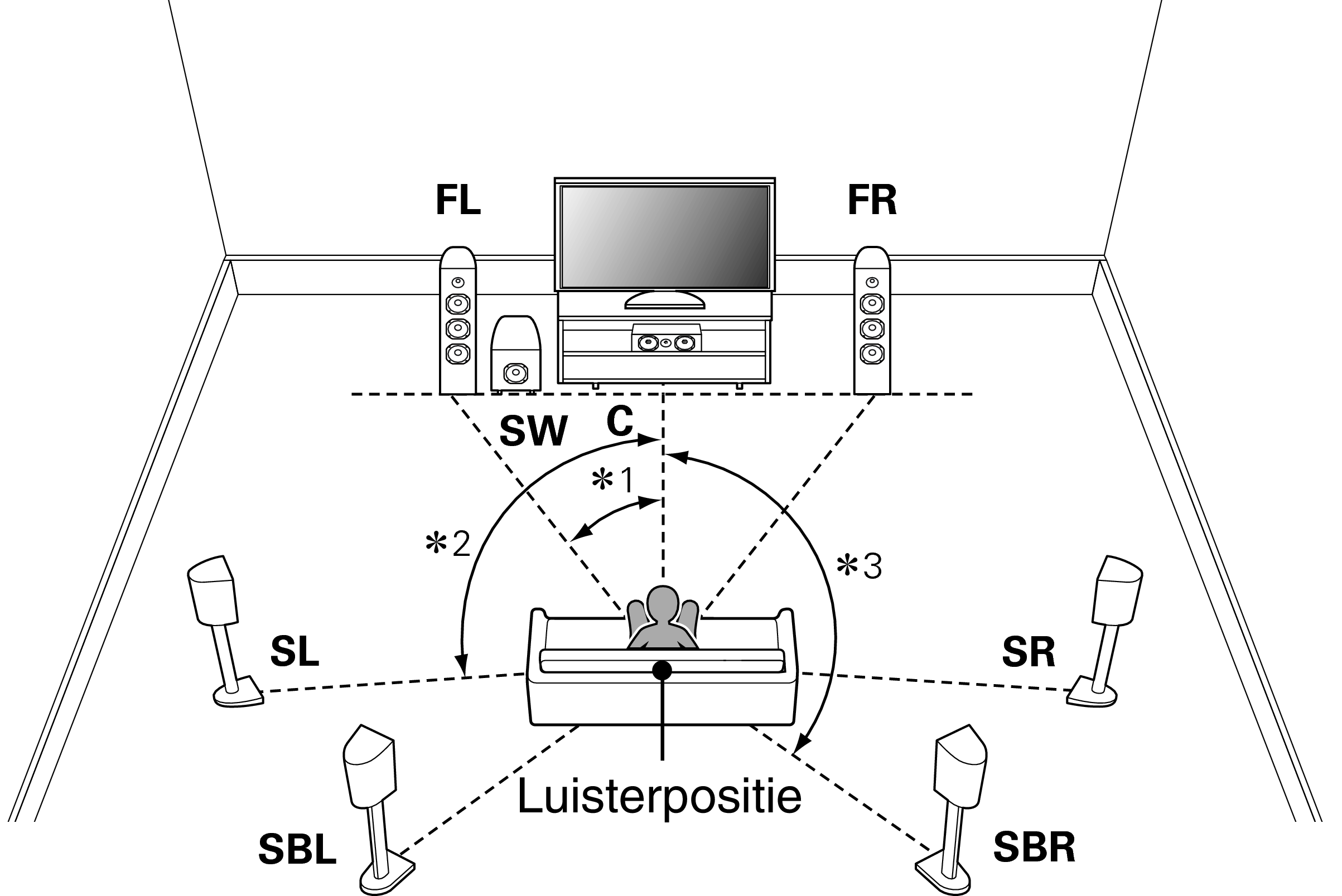

Wanneer 7.1-kanaals luidsprekers zijn geïnstalleerd met surround achter luidsprekers
∗1:22° - 30° ∗2:90° - 110° ∗3:135° - 150°
Wanneer u één surround achter-luidspreker gebruikt, plaatst u deze direct achter de luisterpositie.

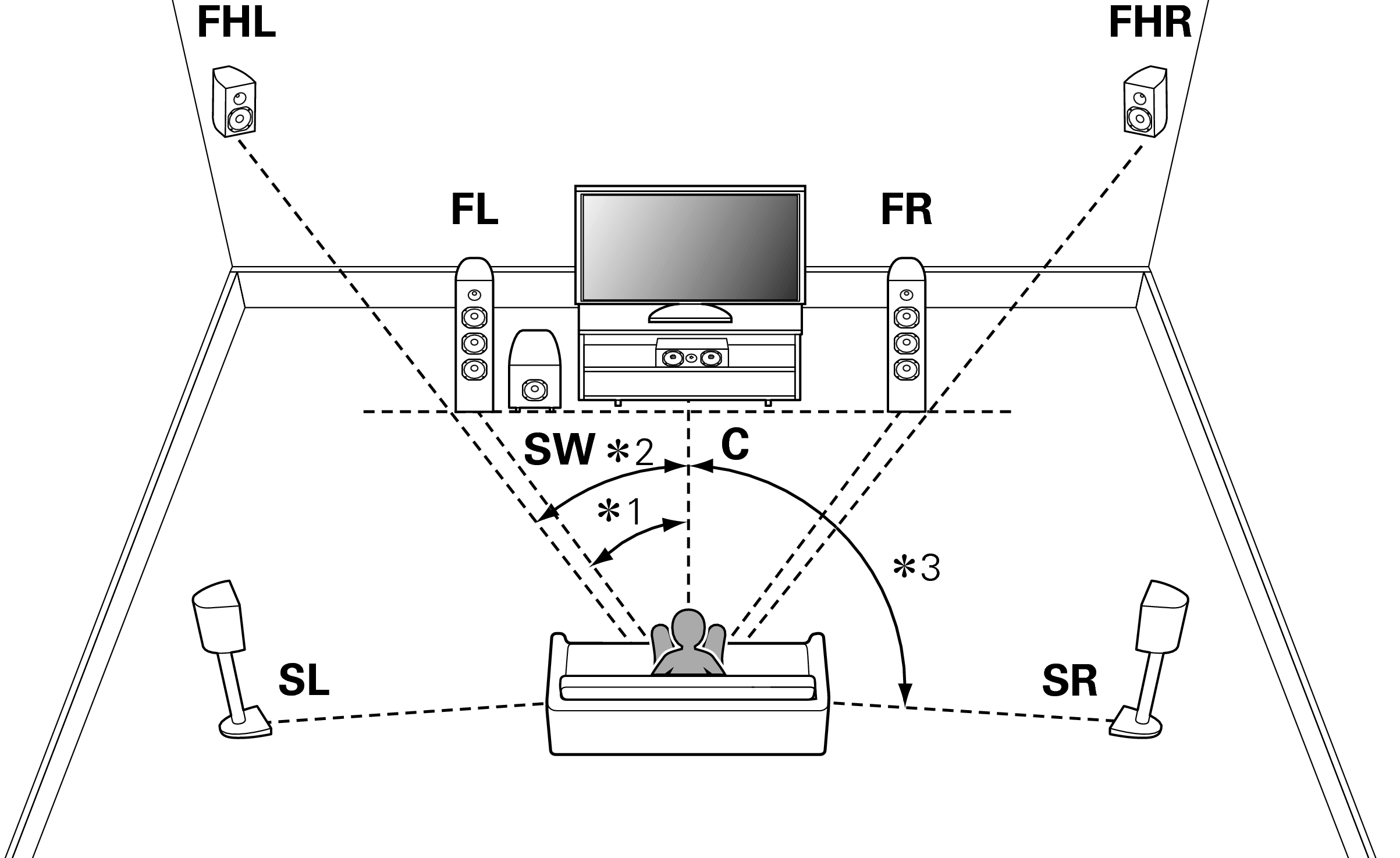

Wanneer 7.1-kanaals luidsprekers zijn geïnstalleerd met luidsprekers voor hoog
∗1:22° - 30° ∗2:22° - 45° ∗3:90° - 110°

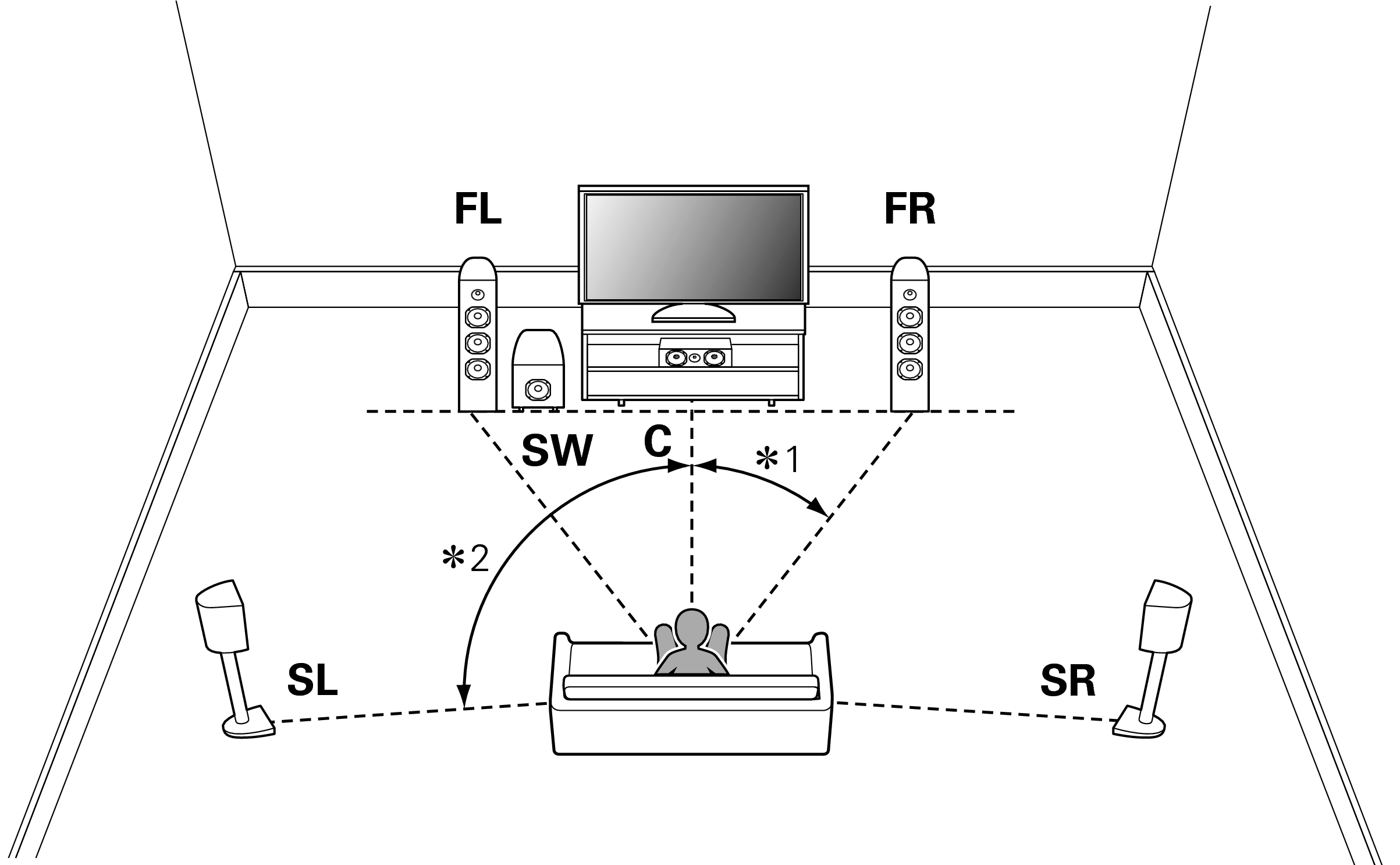

Indien 5.1-kanaals luidsprekers zijn geïnstalleerd
∗1:22° - 30° ∗2:120°
