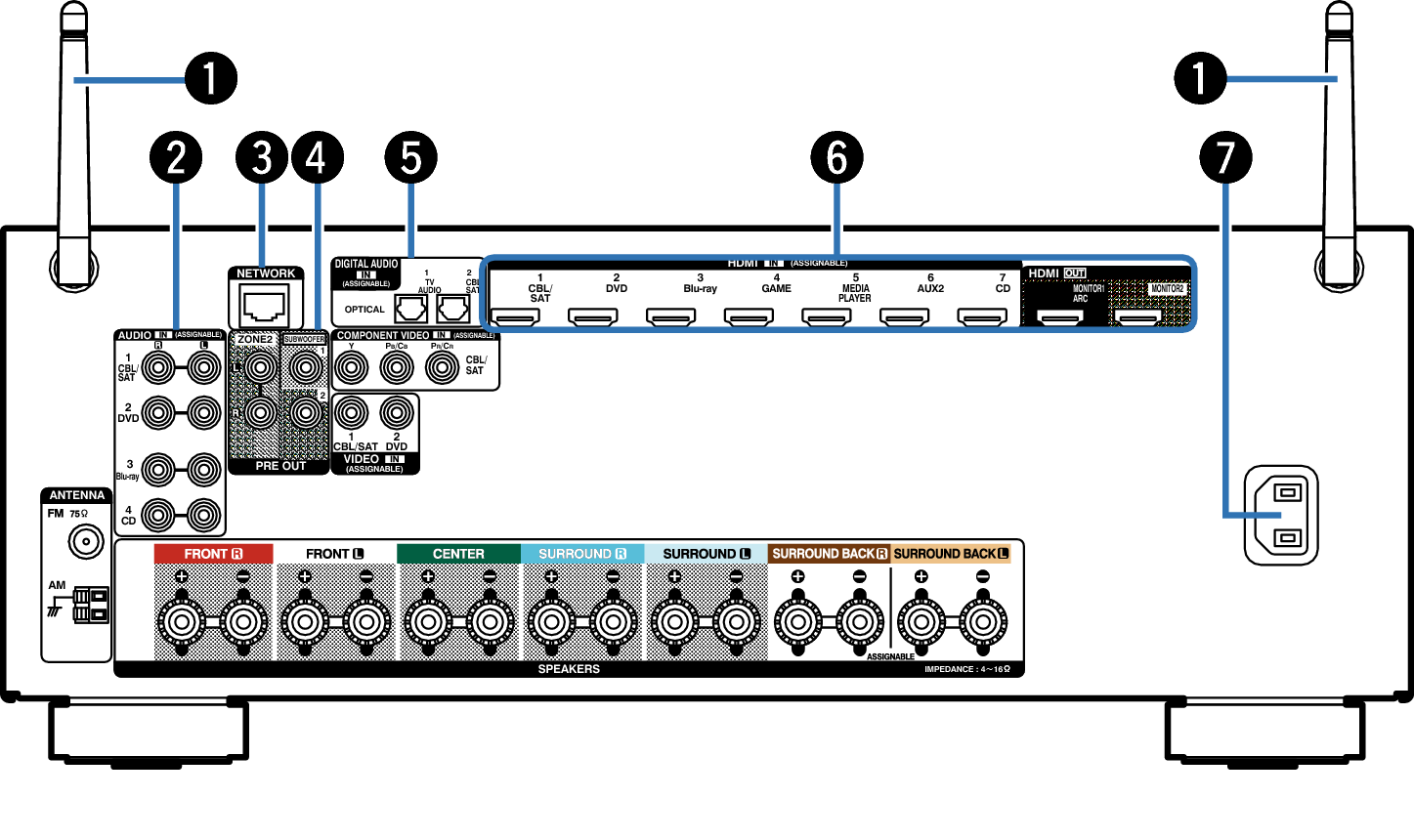

Achterpaneel
Staafantennes voor Bluetooth/draadloos LAN

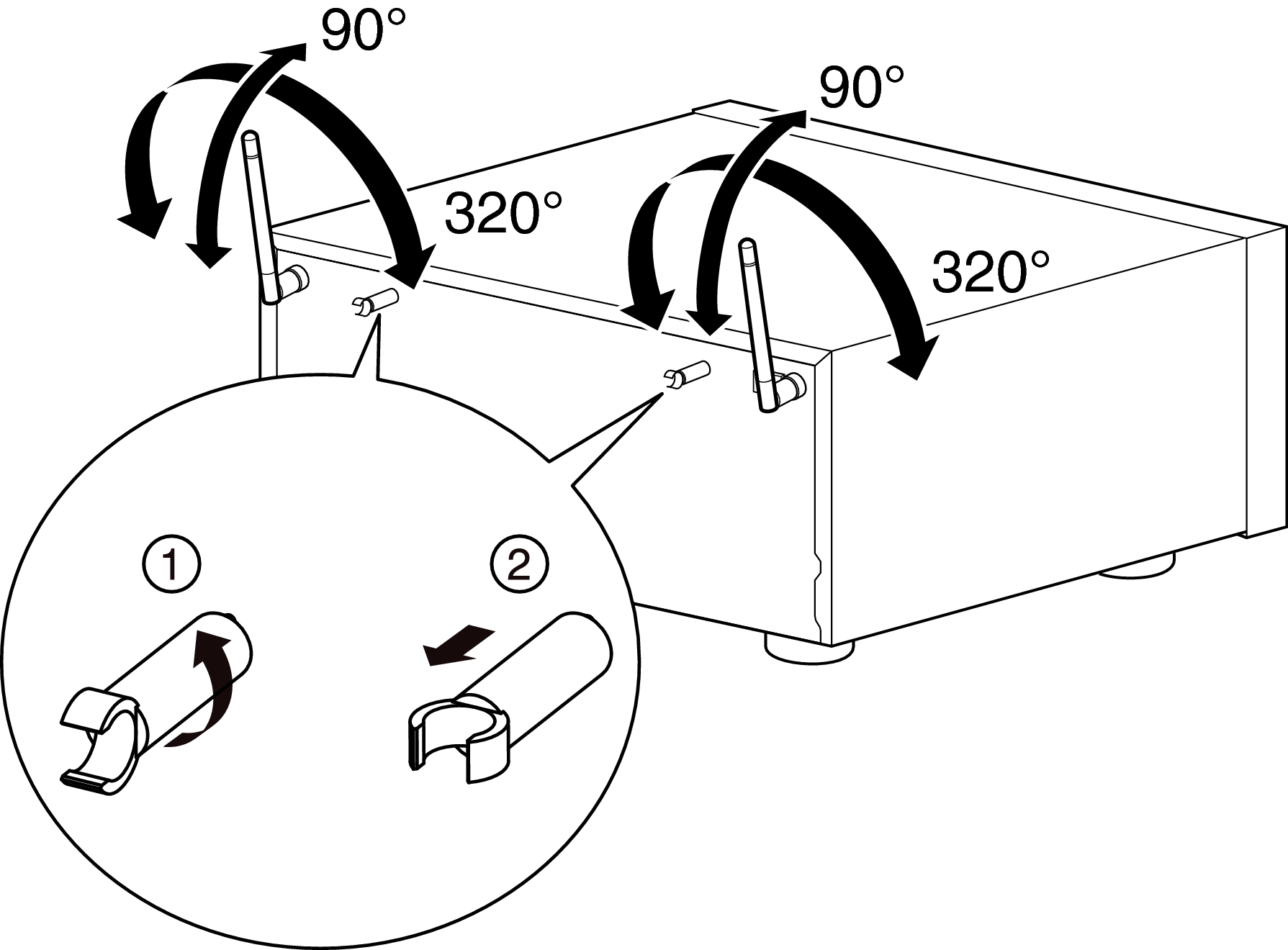

Zet deze antenne rechtop wanneer u een netwerkverbinding tot stand brengt via draadloos LAN of wanneer u een handheld apparaat verbindt via Bluetooth. koppeling
De antenneklem kan worden verwijderd vanaf het achterpaneel.
Draai de antenneklem 90 graden naar links.
Trek de antenneklem uit naar u toe.
De antenneklem is nodig wanneer u dit toestel vervoert. Bewaar deze op een veilige plaats.
Bevestig de antenneklem door de stappen voor het verwijderen in omgekeerde volgorde uit te voeren.
Analoge audio-aansluitingen (AUDIO)
Wordt gebruikt voor het aansluiten van apparaten die zijn uitgerust met analoge audio-aansluitingen. koppeling, koppeling
NETWORK-aansluiting
Wordt gebruikt voor het aansluiten van een LAN-kabel wanneer wordt aangesloten op een bekabeld LAN-netwerk. koppeling
PRE OUT-aansluitingen
Wordt gebruikt voor het aansluiten van een subwoofer met een ingebouwde versterker of een stroomversterker voor ZONE2. koppeling, koppeling
Digitale audio-aansluitingen (DIGITAL AUDIO)
Wordt gebruikt voor het aansluiten van apparaten die zijn uitgerust met digitale audio-aansluitingen. koppeling, koppeling
HDMI-aansluitingen
Wordt gebruikt voor het aansluiten van apparaten die zijn uitgerust met HDMI-aansluitingen. koppeling, koppeling, koppeling, koppeling
AC Netingang (AC IN)
Wordt gebruikt voor het aansluiten van het netsnoer. koppeling

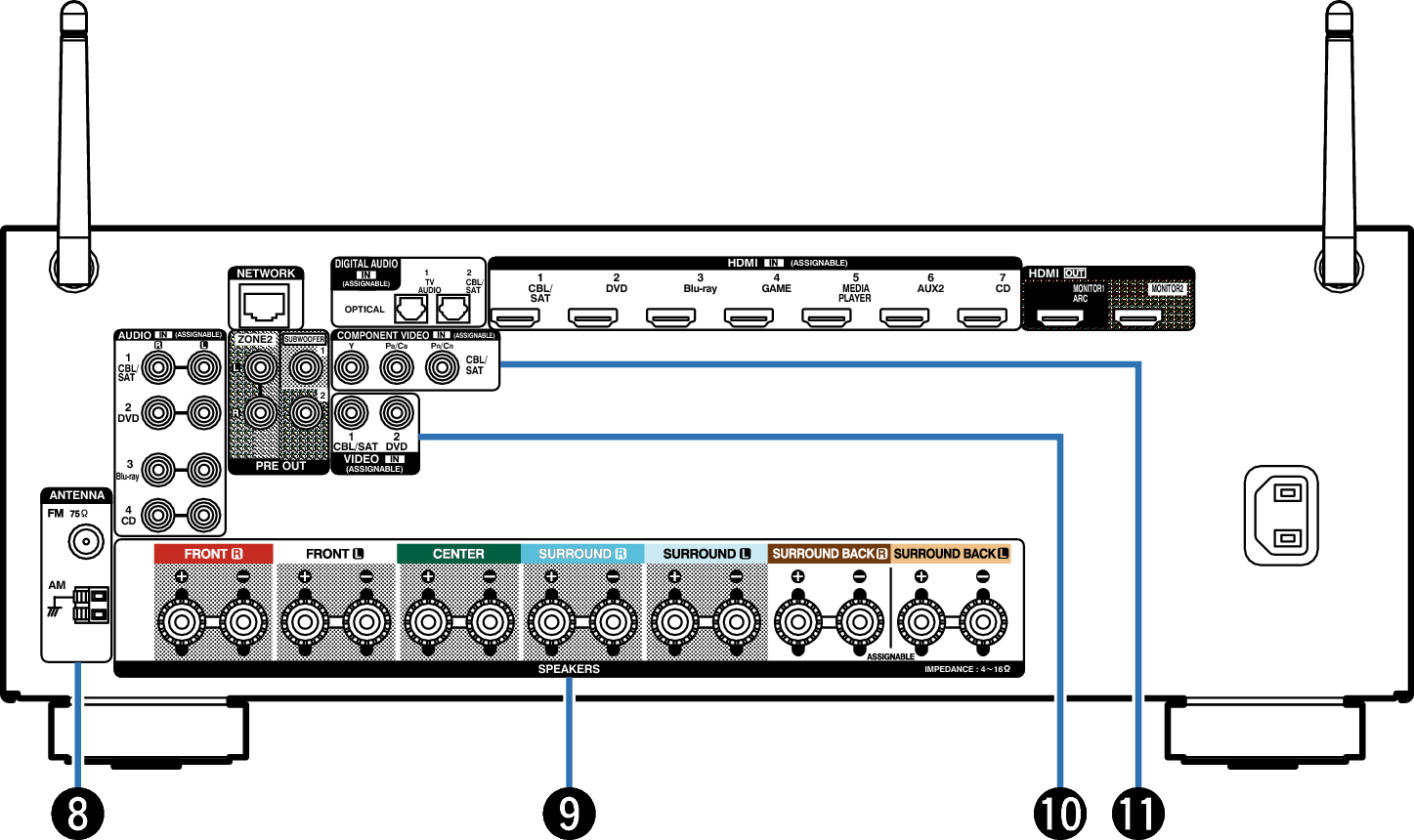

FM/AM-antenneaansluitingen (ANTENNA)
Wordt gebruikt voor het aansluiten van FM-antennes en AM-raamantennes. koppeling
Luidsprekeraansluitingen (SPEAKERS)
Wordt gebruikt voor het aansluiten van luidsprekers. koppeling
VIDEO-aansluitingen (VIDEO)
Wordt gebruikt voor het aansluiten van apparaten die zijn uitgerust met videoaansluitingen. koppeling, koppeling
Component videoaansluitingen (COMPONENT VIDEO)
OPMERKING
Raak de binnenste pinnen van de aansluitingen op het achterpaneel niet aan. Elektrostatische lading kan permanente schade aan de eenheid veroorzaken.
