Connexion bi-amp

Lecture en canal 11.1 (connexion bi-amplifiée des enceintes avant)

Ce système lit les canaux en 11.1. Vous pouvez utiliser la connexion bi-amp pour les enceintes avant. La connexion bi-amp est une méthode pour connecter des amplificateurs séparés à la borne du haut-parleur et à la borne du haut-parleur de graves d’une enceinte qui prend en charge la bi-amplification. Cette connexion permet à l’EMF (puissance retournée sans être sortie) du woofer de s’écouler dans le tweeter sans affecter la qualité sonore, produisant une qualité sonore supérieure.

Vous pouvez connecter des haut-parleurs jusqu’à 13 canaux pour la MAIN ZONE. Lorsque vous connectez les enceintes pour 12 canaux ou plus, la sortie des enceintes change automatiquement en fonction du signal d’entrée et du mode audio.

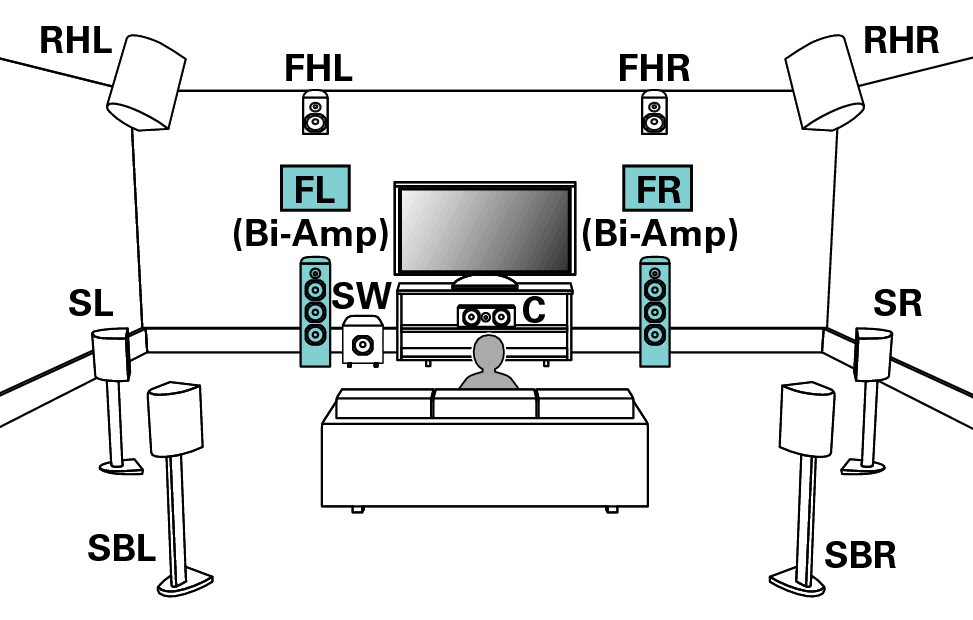

Pict SP Layout 11.1 BiAmp

REMARQUE

Lors de la réalisation de connexions en mode double amplificateur, veillez à retirer la tôle ou le câble de court-circuit des bornes des haut-parleurs des aigus et des graves.

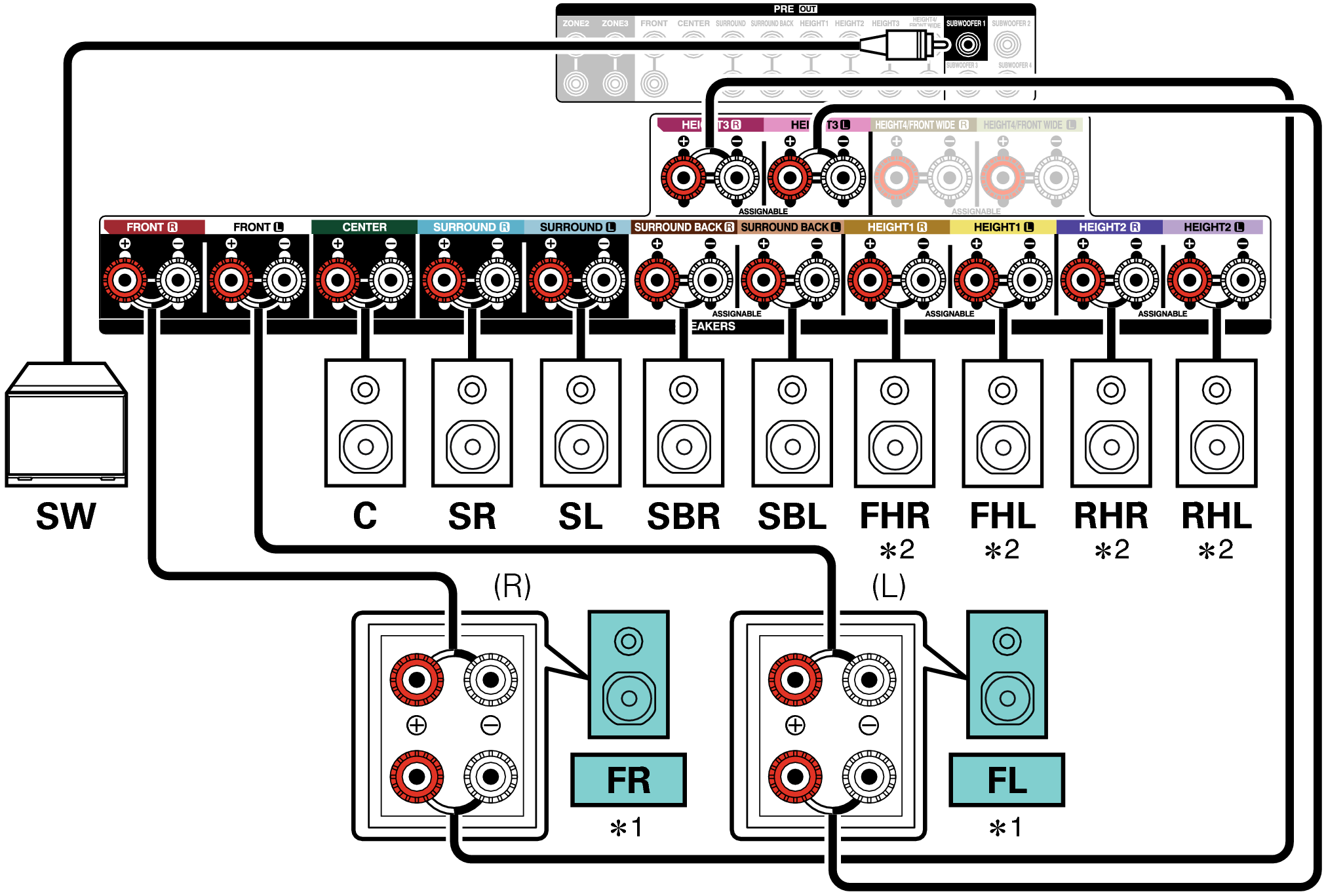

Conne SP 11.1 BiAmp A10H

Les bornes pour les connexions bi-amplifiées des enceintes avant varient en fonction de la disposition de la MAIN ZONE. Reportez-vous à “Disposition des enceintes” dans le menu. lien

Les enceintes hautes, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées aux bornes d’enceintes HEIGHT1 et HEIGHT2. Réglez les enceintes à connecter dans “Disposition des enceintes” dans le menu. lien

Lecture 5.1 canaux : Connexion bi-amp des enceintes avant, centre et surround

Ce système lit les canaux en 5.1.
Vous pouvez utiliser la connexion bi-amp pour toutes les enceintes avant, centre et sourround.

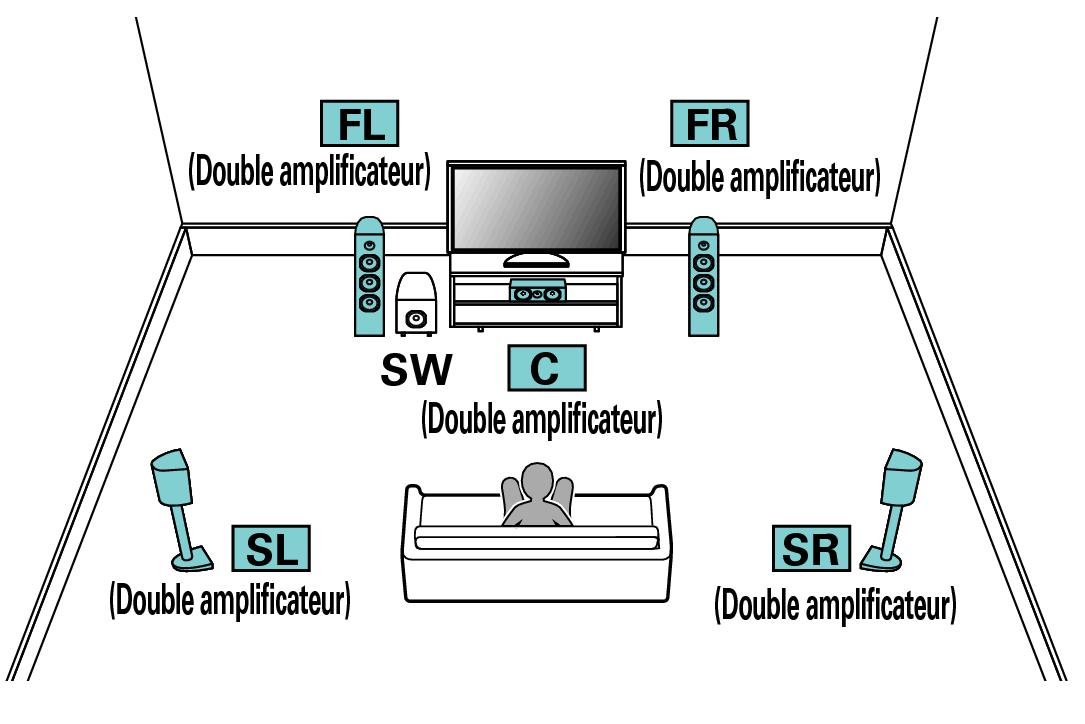

Pict SP Layout 5.1 BiAmp X64

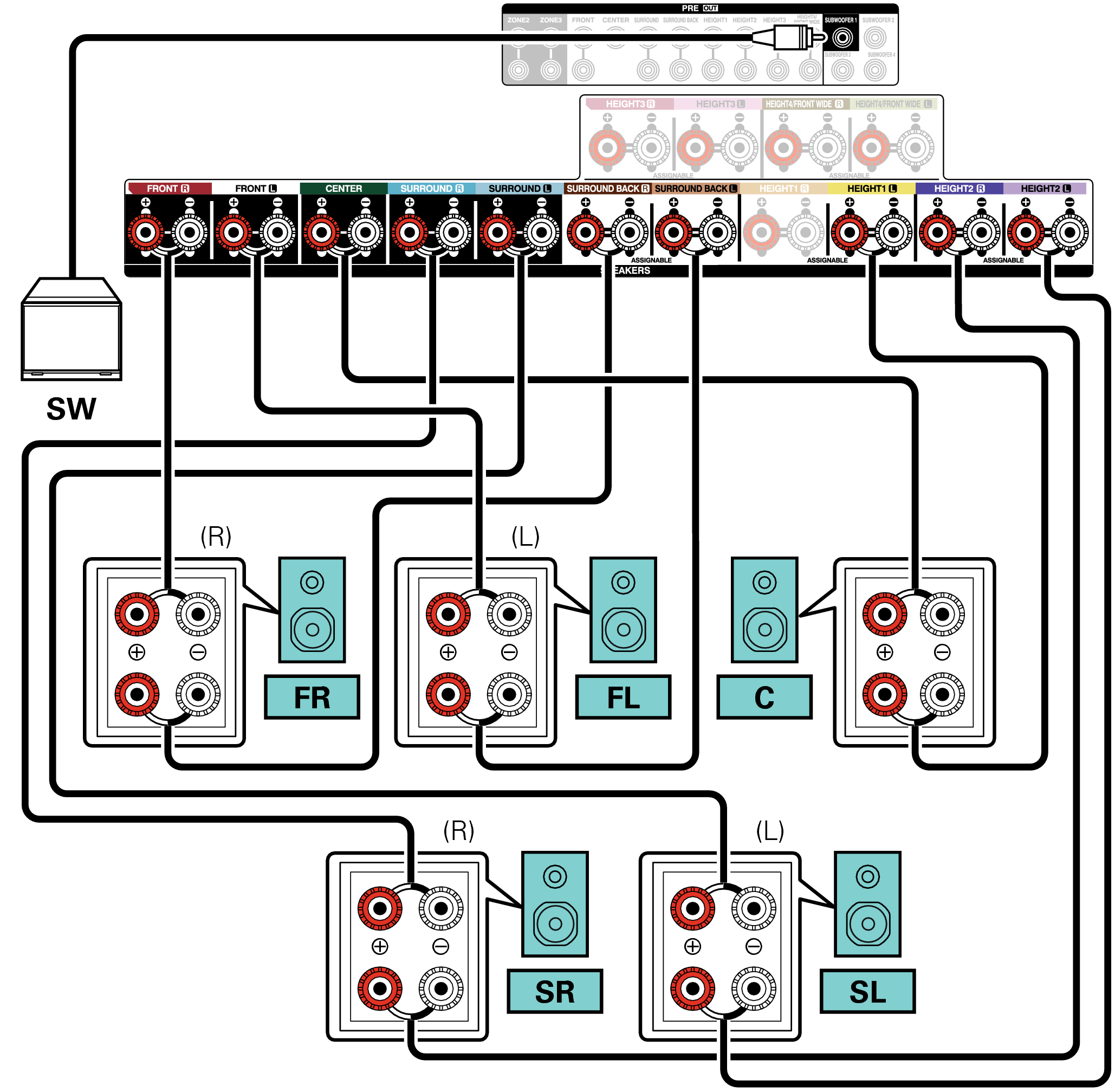

Conne SP 5.1 BiAmp All A10H
