Vue d’ensemble

Insertion des piles

Portée de la télécommande

Caractéristiques

Audio haute qualité

Haute performance

Fonctionnement aisé

Nomenclature et fonctions

Lorsque la porte est ouverte

Panneau arrière

Connexions

Installation des enceintes

Branchement enceintes

Avant le branchement des enceintes

Raccordement des enceintes aux bornes des enceintes

Connexion d’un amplificateur de puissance externe

Configuration de l’enceinte et paramétrages de l’ “Affectation des Amplis”

Branchement d’enceintes 5.1 canaux

Branchement d’enceintes 7.1 canaux

Branchement d’enceintes 9.1 canaux

Branchement d’enceintes 11.1 canaux

Branchement d’enceintes 13.1 canaux

Branchement d’enceintes 15.1 canaux

Connexion bi-amp

Branchement d’enceintes 11.1 canaux : Deuxième paire d’enceintes avant

Branchement d’enceintes multi-zones

Connexion d’un téléviseur

Connexion 1 : téléviseur équipé d’un connecteur HDMI et compatible avec la fonction ARC / eARC

Connexion 2 : téléviseur équipé d’une borne HDMI et incompatible avec la fonction ARC / eARC

Connexion d’un dispositif de lecture

Connexion d’un décodeur (Tuner satellite/TV par câble)

Connexion d’un lecteur multimédia

Connexion d’un lecteur Blu-ray Disc ou d’un lecteur DVD

Branchement d’une console de jeu ou d’un appareil de lecture compatible avec 8K

Connexion d’une platine

Connecter un dispositif mémoire USB au port USB

Connexion à un réseau domestique (LAN)

Connexion d’un dispositif de commande externe

Prises REMOTE CONTROL

Bornes TRIGGER OUT

Connexion du cordon d’alimentation

Lecture

Utilisation basique

Mise sous tension

Sélection de la source d’entrée

Réglage du volume

Coupure temporaire du son (Sourdine)

Lecture avec les lecteurs Blu-ray Disc/DVD

Lecture du contenu d’un dispositif mémoire USB

Lecture des fichiers d’un dispositif mémoire USB

Écouter de la musique sur un périphérique Bluetooth

Lecture de musique à partir d’un périphérique Bluetooth

Appariement avec d’autres périphériques Bluetooth

Reconnexion à cet appareil à partir d’un périphérique Bluetooth

Écoute de l’audio avec un casque Bluetooth

Écoute de l’audio avec un casque Bluetooth

Réglage du volume des casques Bluetooth

Reconnexion à un casque Bluetooth

Déconnexion d’un casque Bluetooth

Écoute de Radio Internet

Écoute de Radio Internet

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS

Obtenir HEOS App

Lecture depuis des services de diffusion de musique

Écouter la même musique dans plusieurs pièces

Fonction AirPlay

Lecture de titres de votre iPhone, iPod touch ou iPad

Lecture de la musique iTunes avec cet appareil

Lisez un morceau depuis votre iPhone, votre iPodtouch ou votre iPad sur plusieurs appareils synchronisés (AirPlay 2)

Fonction Spotify Connect

Lecture de la musique Spotify avec cet appareil

Fonctions pratiques

Lecture des Favoris HEOS

Ajout des Favoris HEOS

Suppression des Favoris HEOS

Réglage de l’audibilité des dialogues et voix (Amélior. Dialogues)

Ajuster le volume de chaque canal pour le faire correspondre à la source d’entrée (Réglage niv. Canal)

Réglage de la tonalité (Tonalité)

Sélection d’un filtre Dirac Live (Dirac Live)

Réglage du retard audio (Délai audio)

Modification de la puissance du capteur tactile en fonction de la source d’entrée (Transducteur tactile)

Affichage de la vidéo voulue lors de la lecture audio (Sélect. Vidéo)

Lecture de la même musique dans toutes les zones (Toutes zones stéréo)

Modification des paramètres d’enceinte pour les adapter à l’environnement d’écoute (Présélection des HP)

Sélection d’un mode d’écoute

Sélection d’un mode d’écoute

Lecture directe

Lecture Pure Direct

Lecture surround auto

Description des types de mode audio

Mode son qui peut être sélectionné pour chaque signal d’entrée

Fonction de contrôle HDMI

Procédure de réglage

Fonction de minuterie sommeil

Utilisation de la minuterie sommeil

Fonction de sélection rapide plus

Solliciter le paramétrage

Modification des réglages

Fonction de verrouillage du panneau

Désactivation de toutes les opérations de touche

Désactivation de toutes les opérations de touche sauf VOLUME

Annulation de la fonction de verrouillage du panneau

Fonction de verrouillage à distance

Désactivation de la fonction de capteur de la télécommande

Activation de la fonction du capteur à distance

Fonction de contrôle Internet

Contrôle de l’appareil à partir d’un contrôle Web

Lecture dans la ZONE2/ZONE3 (autre pièce)

Connexion de ZONE

Lecture de la source en ZONE2/ZONE3

Réglage du volume en ZONE2/ZONE3

Réglages

Plan du menu de l’interface graphique

Fonctionnement du menu

Réglage du niveau des Subwoofer

Synchronisation des graves

Paramètres surround

Configuration des HDMI

Réglages sorties

Affichage à l'écran

Economiseur d'écran

Format signal 4K/8K

Configuration HDCP

Affectation des entrées

Renommer les sources

Masquer les sources

Niveau des sources

Conf. Audyssey®

Procédure pour les réglages des enceintes (Conf. Audyssey®)

Message d’erreur

Retour aux réglages “Conf. Audyssey®”

Configuration manuelle

Configuration de Dirac Live

Configuration Wi-Fi

Commande réseau

Spotify Connect

Wi-Fi et Bluetooth

Vous ne vous êtes pas connecté

Vous êtes déjà connecté

Manuel d'utilisation

Émetteur Bluetooth

Configuration de la ZONE2 / Configuration de la ZONE3

Sélection rapide

Sortie Trigger 1 / Sortie Trigger 2 / Sortie Trigger 3

Afficheur façade

Données d'utilisation

Sauveg. & charger

Verrou de config.

Réglage du rétro-éclairage de la télécommande

Désactivation du rétro-éclairage

Spécification de la zone utilisée avec la télécommande

Conseils

Dépistage des pannes

L’alimentation ne se met pas sous/hors tension

Les opérations ne peuvent pas être effectuées via la télécommande

L’affichage sur cet appareil n’affiche rien

Aucun son n’est émis

L’audio souhaité n’est pas émis

Le son est interrompu ou on entend des bruits

Aucune vidéo ne s’affiche sur le téléviseur

L’écran du menu ne s’affiche pas sur le téléviseur

La couleur de l’écran du menu et le contenu des opérations affichées sur le téléviseur est différente de la normale

Impossible de lire AirPlay

Impossible de lire les dispositifs mémoire USB

Impossible de lire le Bluetooth

Impossible de lire la radio Internet

Impossible de lire les fichiers musiques sur le PC ou le NAS

Plusieurs services en ligne ne peuvent pas être lus

La fonction HDMI Contrôle ne fonctionne pas

Impossible de se connecter à un réseau local sans fil

Lors de l’utilisation de HDMI ZONE2, les dispositifs ne fonctionnent pas correctement

Mise à jour des messages d’erreur

Réinitialisation des réglages d’usine

Réinitialisation des réglages du réseau

Restauration aux valeurs d’usine

Annexe

Téléchargement PDF

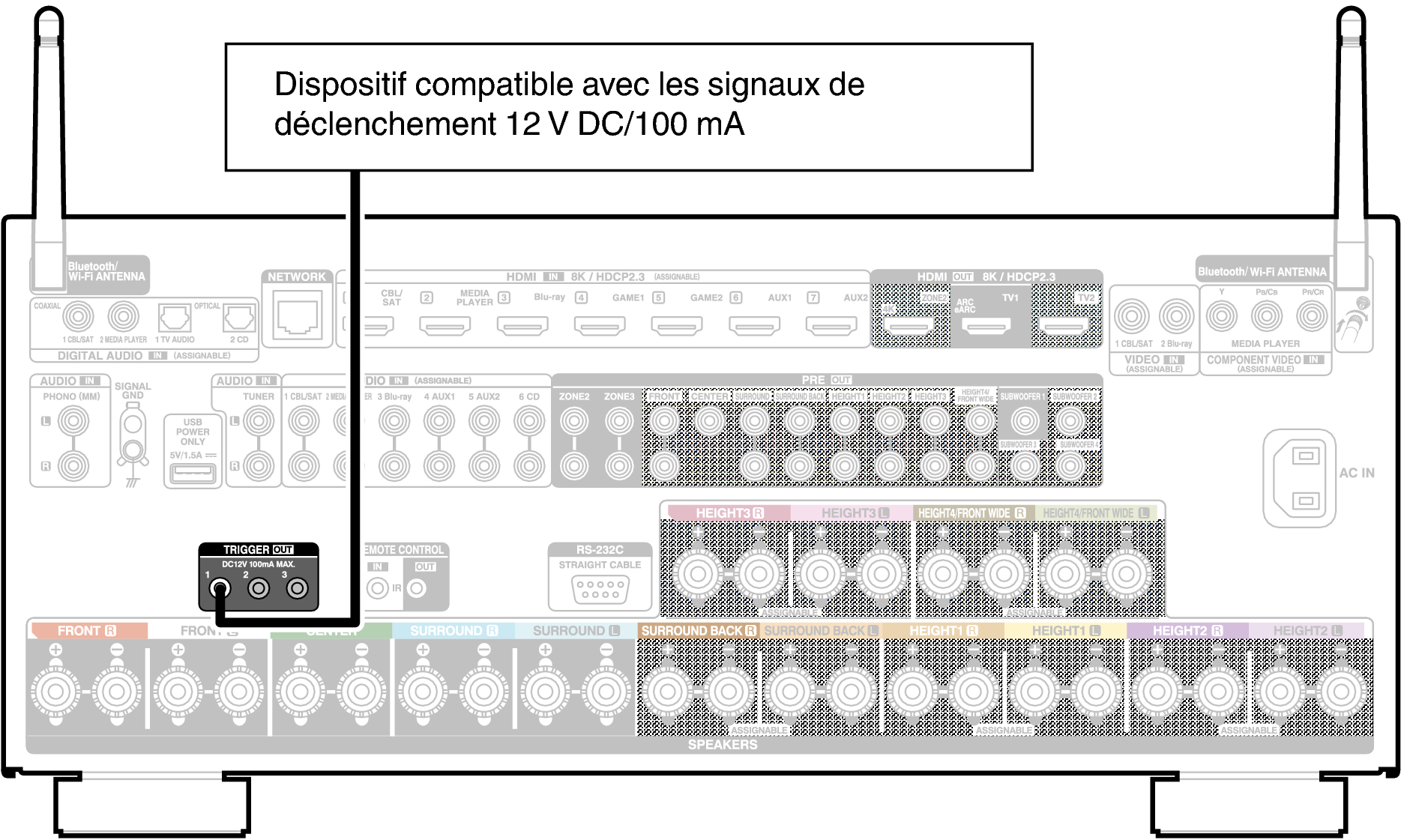

Bornes TRIGGER OUT

Lorsqu’un appareil doté d’une prise TRIGGER IN est connecté via une mini-prise monaurale, il est possible de le mettre en marche/veille par l’intermédiaire du fonctionnement synchronisé avec cet appareil.

Un signal numérique d’un maximum de 12 V DC/100 mA (total 300 mA) par prise est émis par la prise TRIGGER OUT.

Conne TRIGGER A10HE2

REMARQUE

Utilisez un câble monaural avec fiche mini pour le branchement des prises TRIGGER OUT. N’utilisez pas un câble stéréo avec fiche mini.

Si le niveau d’entrée de déclenchement admissible du dispositif connecté est supérieur à 12 V DC/100 mA ou en cas de court-circuit, la prise TRIGGER OUT ne peut pas être utilisée. Dans ce cas, mettez l’appareil hors tension, puis débranchez-le.
