Branchement d’enceintes 13.1 canaux

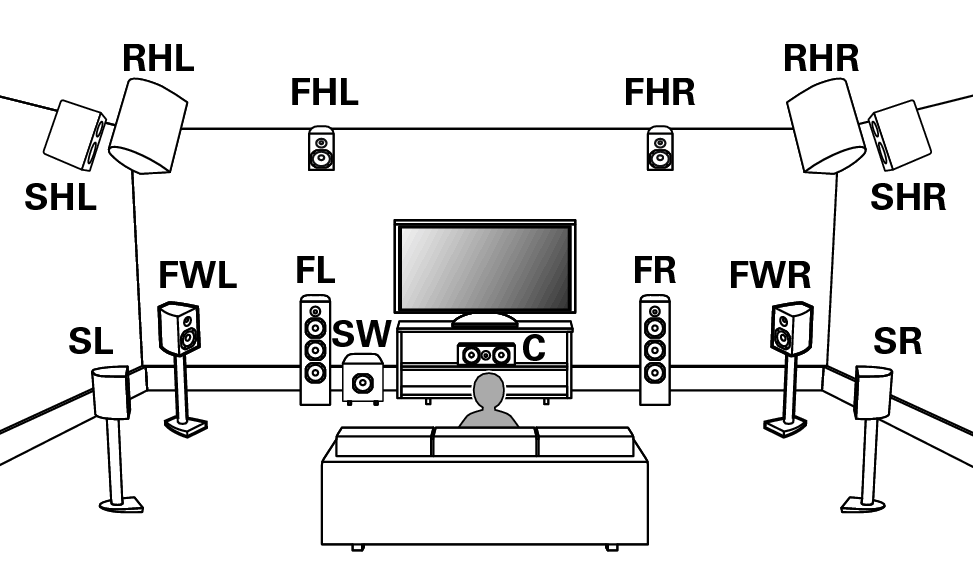

Exemple de disposition en cas d’utilisation d’un système surround enceintes larges avant et de deux ensembles d’enceintes en hauteur

Pour chaque connexion d’enceinte, reportez-vous à ce qui suit.

Raccordement des enceintes aux bornes des enceinteslien

Connexion d’un amplificateur de puissance externelien

Paramétrez l’option Disposition des enceintes du menu comme suit. lien

Centrale : Oui

Surround : Oui

Surround arrière : 2 enceintes

Larg. avant : Oui

Enceintes Hauteur : 4 enceintes

Agenc. Avant : Avant haut

Agenc. Arrière : Hauteur arrière

Subwoofers : 1 enceinte

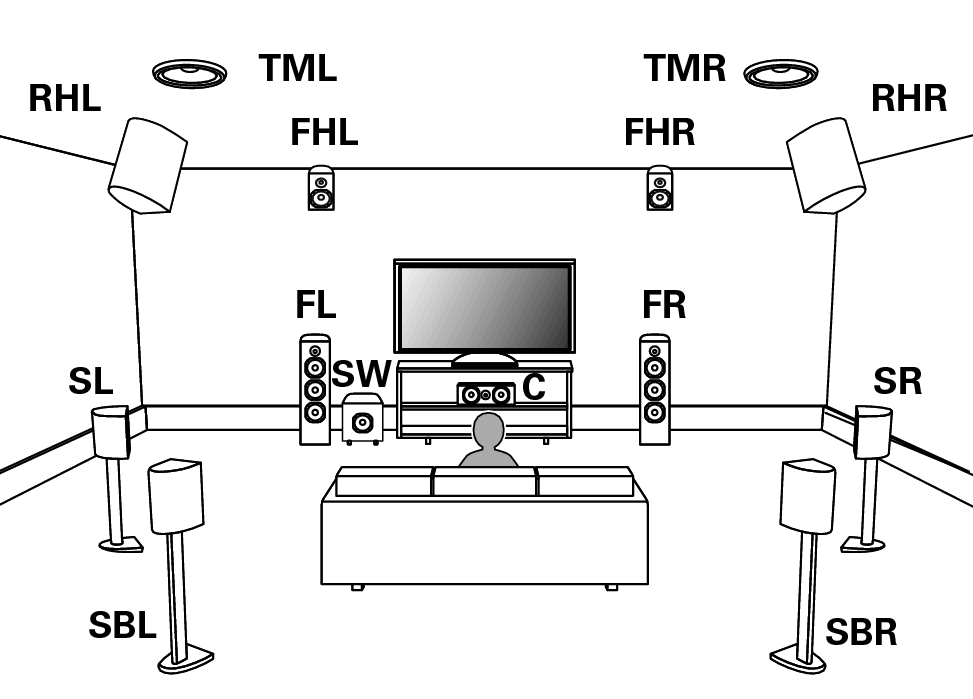

Exemple de disposition en cas d’utilisation d’un système surround et trois ensembles d’enceintes en hauteur

Pour chaque connexion d’enceinte, reportez-vous à ce qui suit.

Raccordement des enceintes aux bornes des enceinteslien

Connexion d’un amplificateur de puissance externelien

Paramétrez l’option Disposition des enceintes du menu comme suit. lien

Centrale : Oui

Surround : Oui

Surround arrière : 2 enceintes

Enceintes Hauteur : 6 enceintes

Agenc. Avant : Avant haut

Agenc. Milieu : Centre plafond

Agenc. Arrière : Hauteur arrière

Subwoofers : 1 enceinte

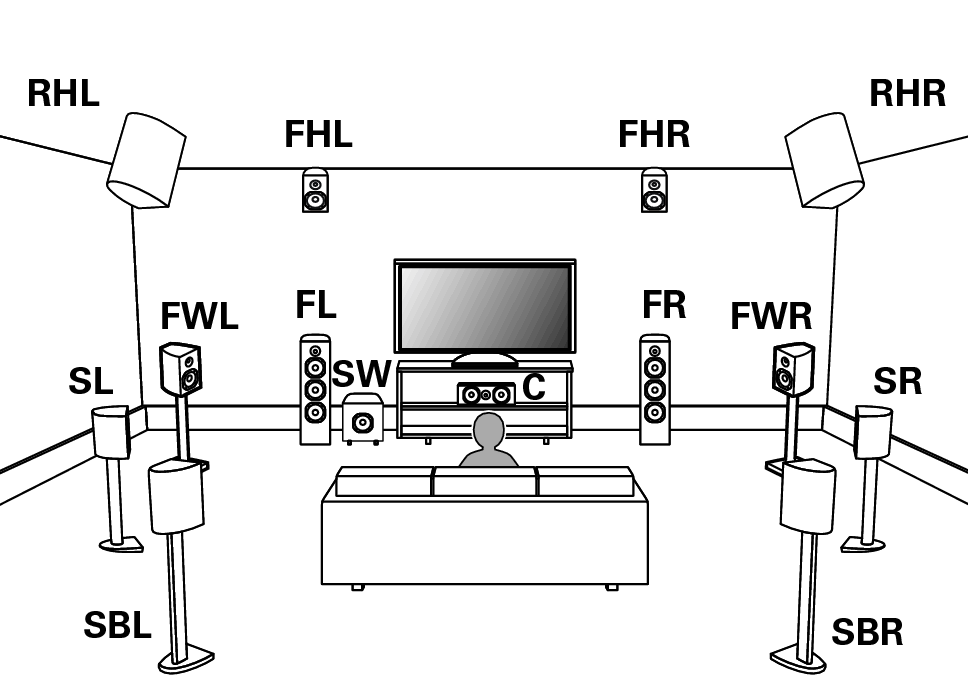

Exemple de disposition en cas d’utilisation d’enceintes larges avant et trois ensembles d’enceintes en hauteur

Pour chaque connexion d’enceinte, reportez-vous à ce qui suit.

Raccordement des enceintes aux bornes des enceinteslien

Connexion d’un amplificateur de puissance externelien

Paramétrez l’option Disposition des enceintes du menu comme suit. lien

Centrale : Oui

Surround : Oui

Surround arrière : Non

Larg. avant : Oui

Enceintes Hauteur : 6 enceintes

Agenc. Avant : Avant haut

Agenc. Milieu : Hauteur surround

Agenc. Arrière : Hauteur arrière

Subwoofers : 1 enceinte

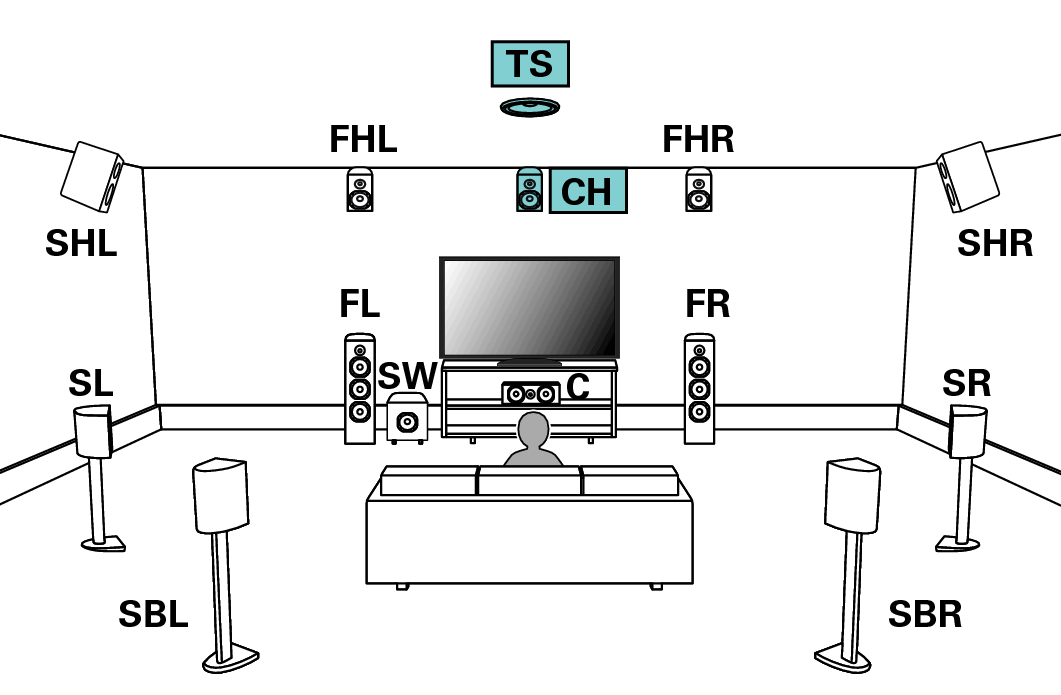

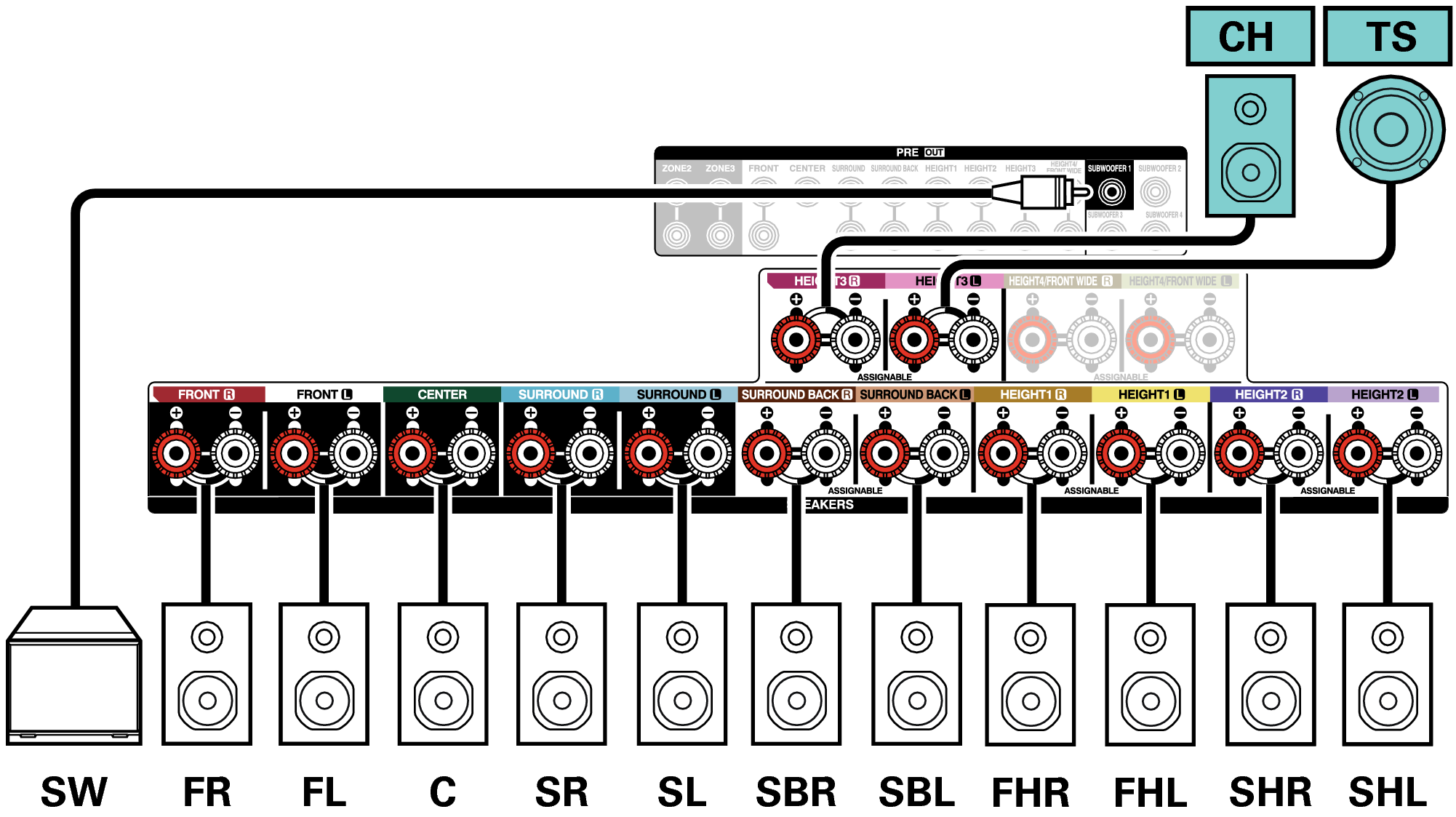

Exemple de disposition pour le système AURO-3D 13.1 canaux

Cette configuration des enceintes est optimisée pour la lecture AURO-3D.

Pour chaque connexion d’enceinte, reportez-vous à ce qui suit.

Raccordement des enceintes aux bornes des enceinteslien

Connexion d’un amplificateur de puissance externelien

Paramétrez l’option Disposition des enceintes du menu comme suit. lien

Centrale : Oui

Surround : Oui

Surround arrière : 2 enceintes

Enceintes Hauteur : 6 enceintes

Agenc. Avant : Avant haut

Agenc. Milieu : Hauteur surround

Agenc. Arrière : Non

SP/CH : SP/CH

Subwoofers : 1 enceinte
