Branchement d’enceintes multi-zones

Lecture 11.1 canaux (MAIN ZONE) + 2 canaux (ZONE2 ou ZONE3)

Ce type de configuration permet de lire les 11.1 canaux pour la MAIN ZONE et les 2 canaux dans la ZONE2.
(Les enceintes peuvent émettre du son depuis la ZONE3 plutôt que la ZONE2 (Mode affectation : 11.1p + ZONE3)).

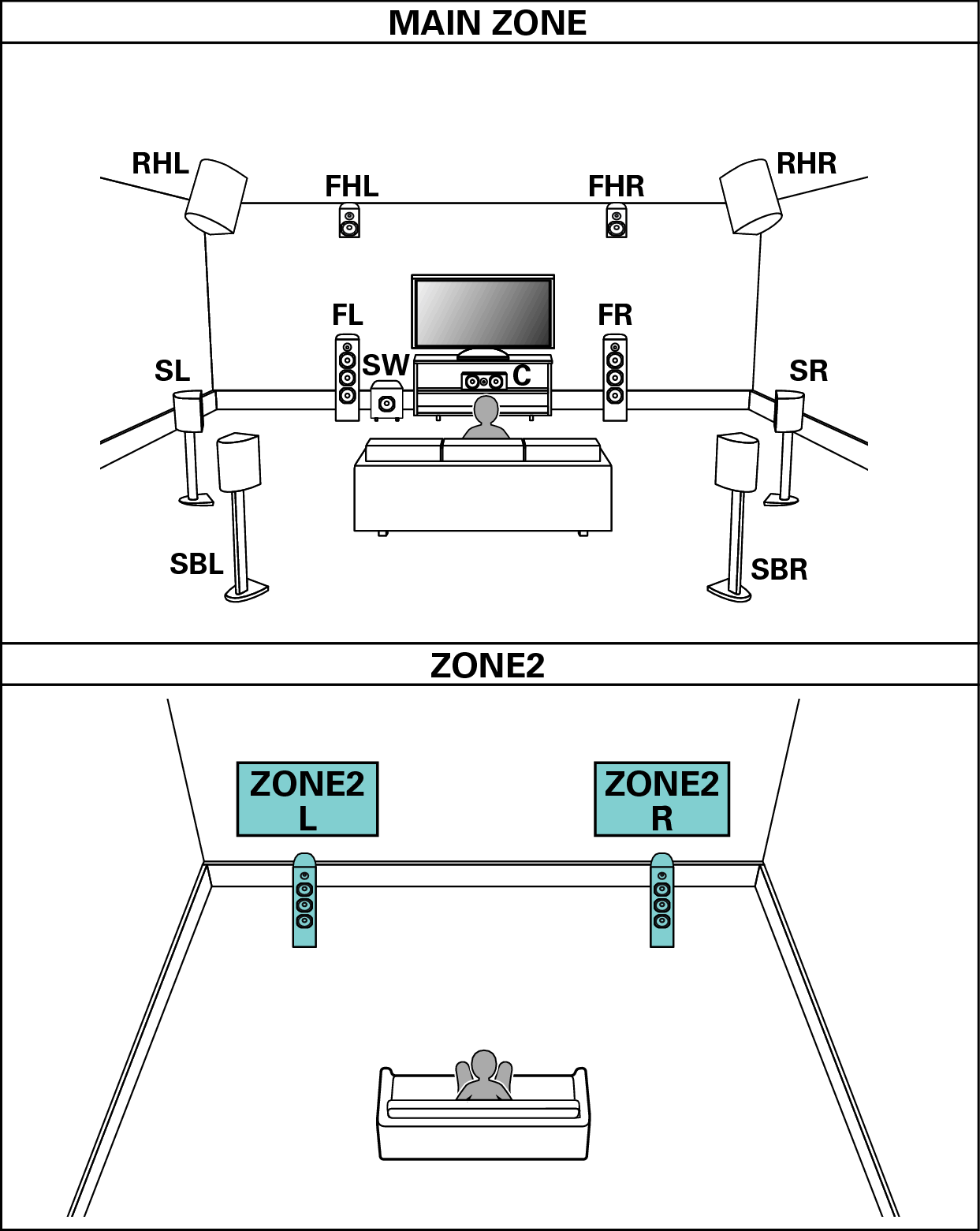

Pict SP Layout 11.1 2ch

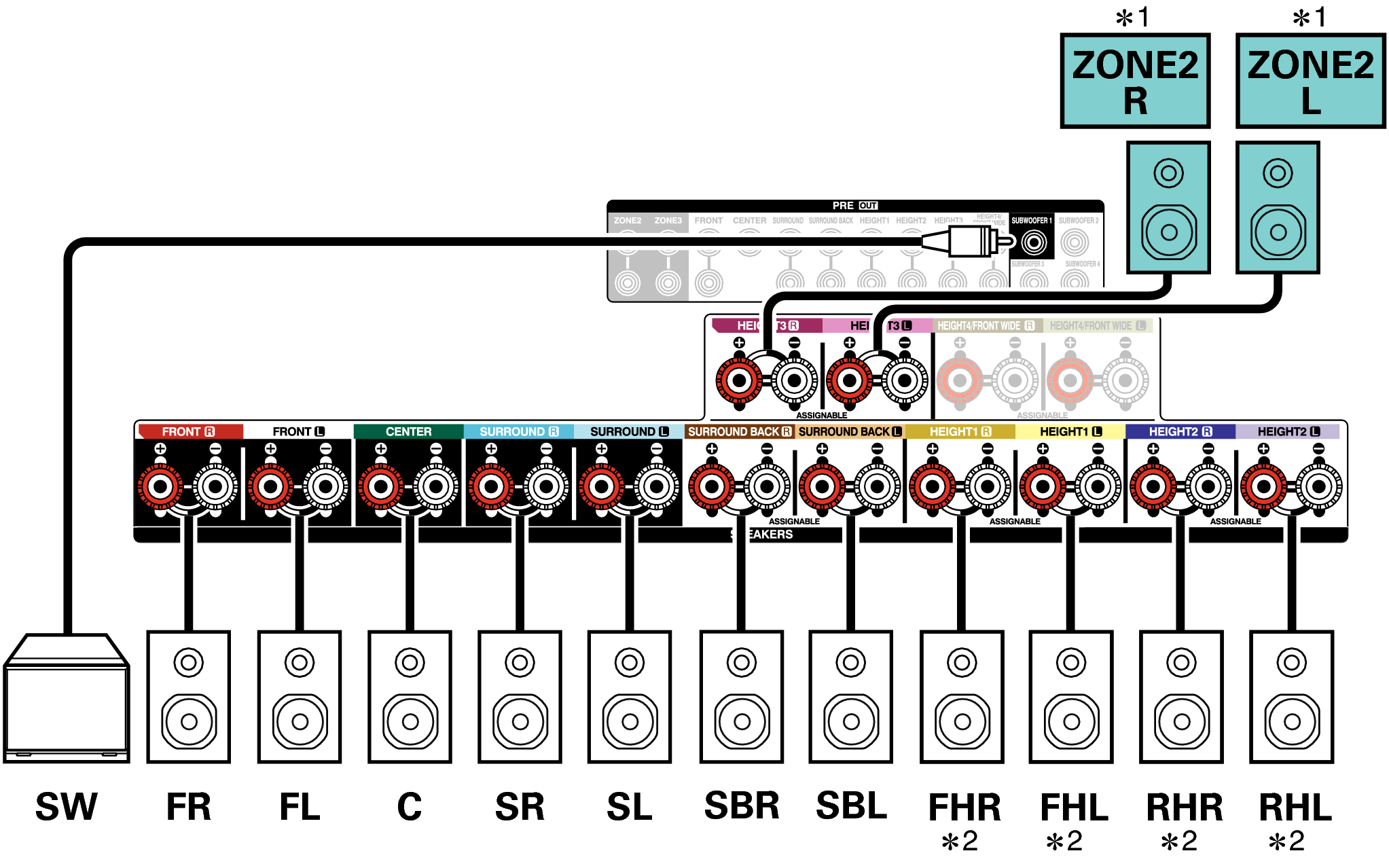

Conne SP 11.1 2ch A10H

Les bornes pour les enceintes ZONE2 varient en fonction de la disposition de la MAIN ZONE. Reportez-vous à “Disposition des enceintes” dans le menu. lien

Les enceintes hautes, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées aux bornes d’enceintes HEIGHT1 et HEIGHT2. Réglez les enceintes à connecter dans “Disposition des enceintes” dans le menu. lien

Lecture 9.1 canaux (connexion bi-amp des enceintes avant : MAIN ZONE) + lecture 2 canaux (ZONE2)

Ce type de configuration permet de lire les 9.1 canaux pour la MAIN ZONE et les 2 canaux dans la ZONE2. Vous pouvez utiliser la connexion bi-amp pour les enceintes avant dans la MAIN ZONE.

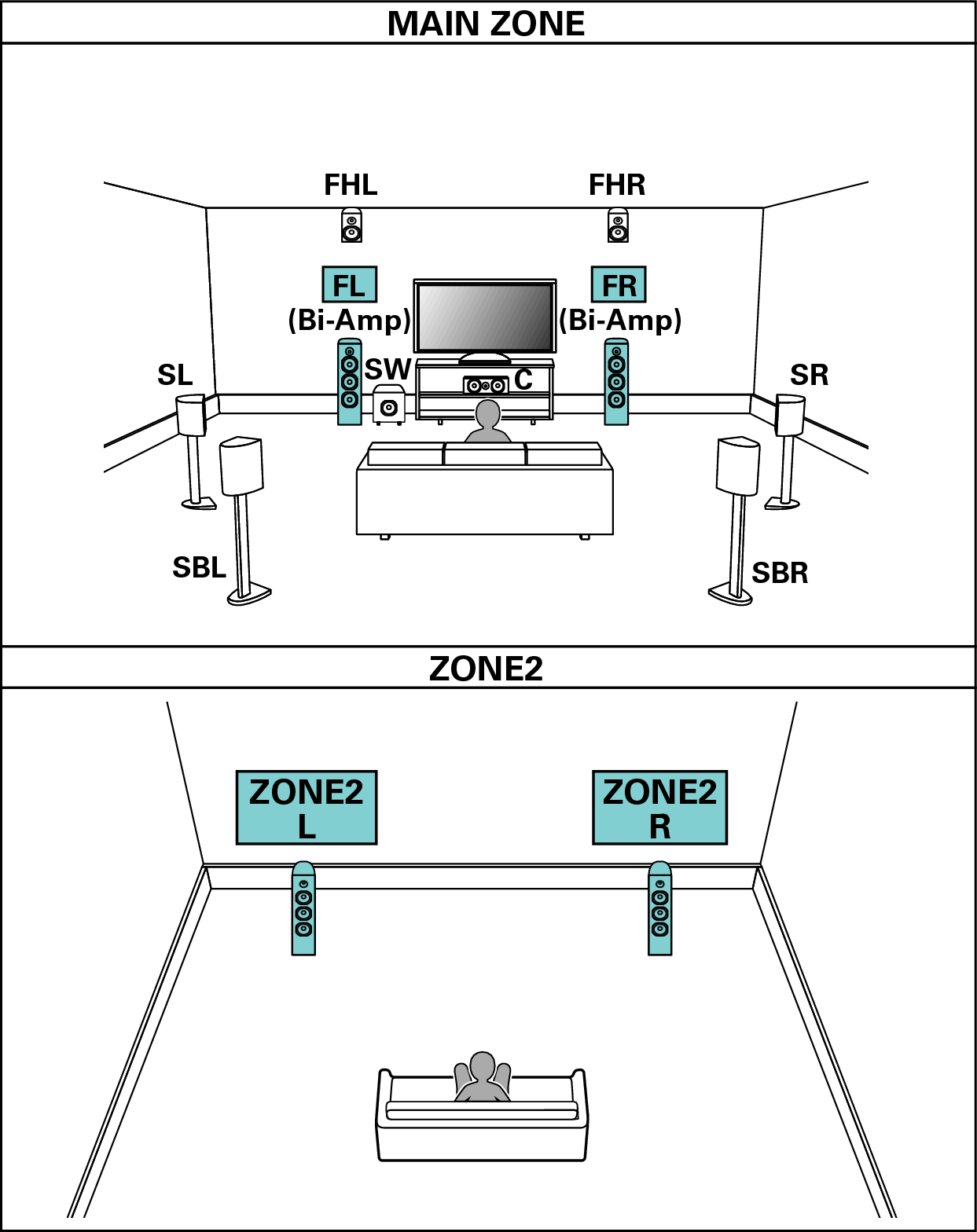

Pict SP Layout 9.1 BiAmp 2ch

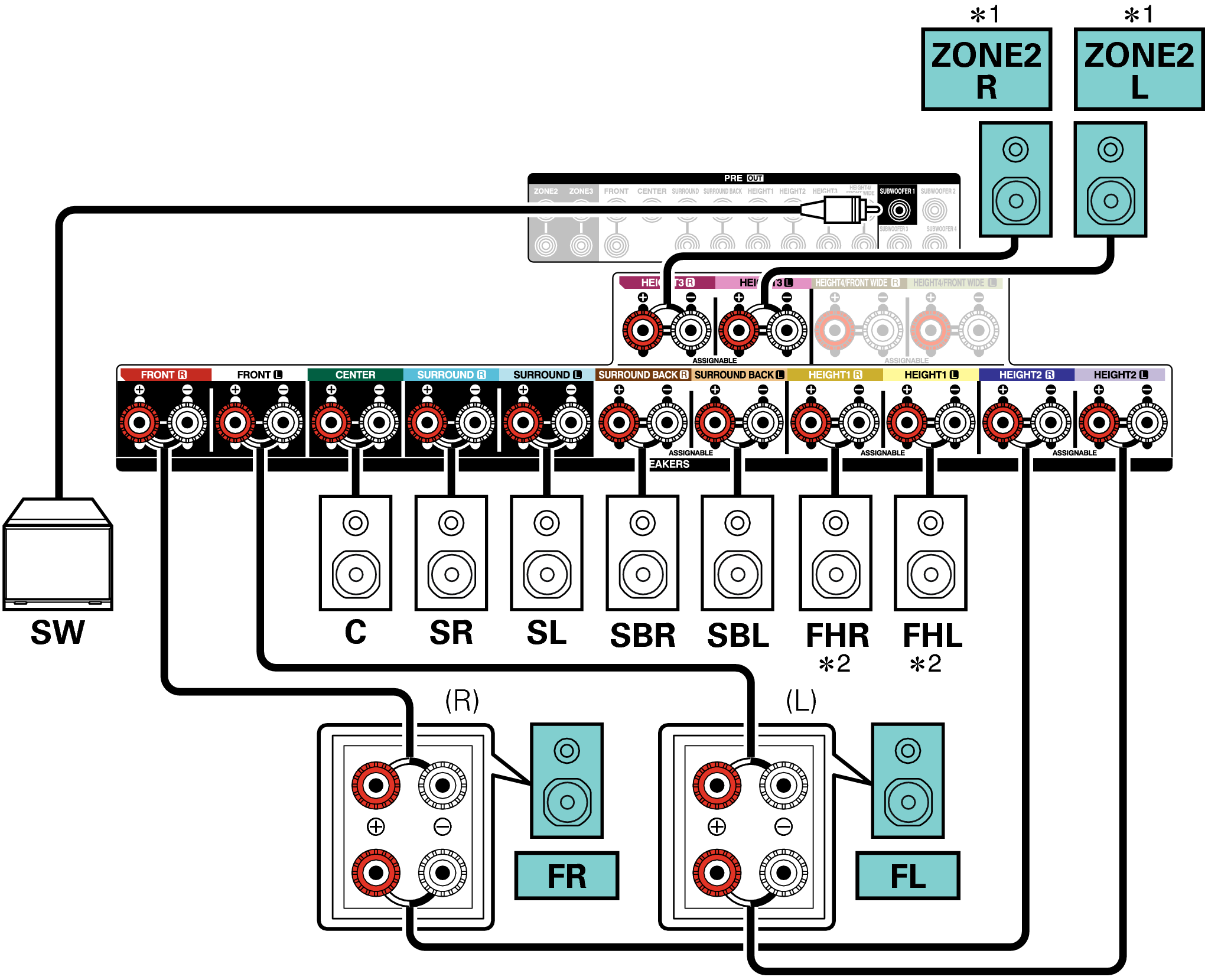

Conne SP 9.1 BiAmp 2ch A10H

Les bornes pour les connexions bi-amplifiées des enceintes avant et les bornes d’enceinte pour les enceintes ZONE2 varient en fonction de la disposition de la MAIN ZONE. Reportez-vous à “Disposition des enceintes” dans le menu. lien

Les enceintes hautes, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées aux bornes d’enceintes HEIGHT1 et HEIGHT2. Réglez les enceintes à connecter dans “Disposition des enceintes” dans le menu. lien

Lecture 9.1 canaux (MAIN ZONE) + lecture 2 canaux (ZONE2) + lecture 2 canaux (ZONE3)

Ce type de configuration lit le format 9.1 canaux dans la MAIN ZONE et les 2 canaux dans la ZONE2 et la ZONE3.

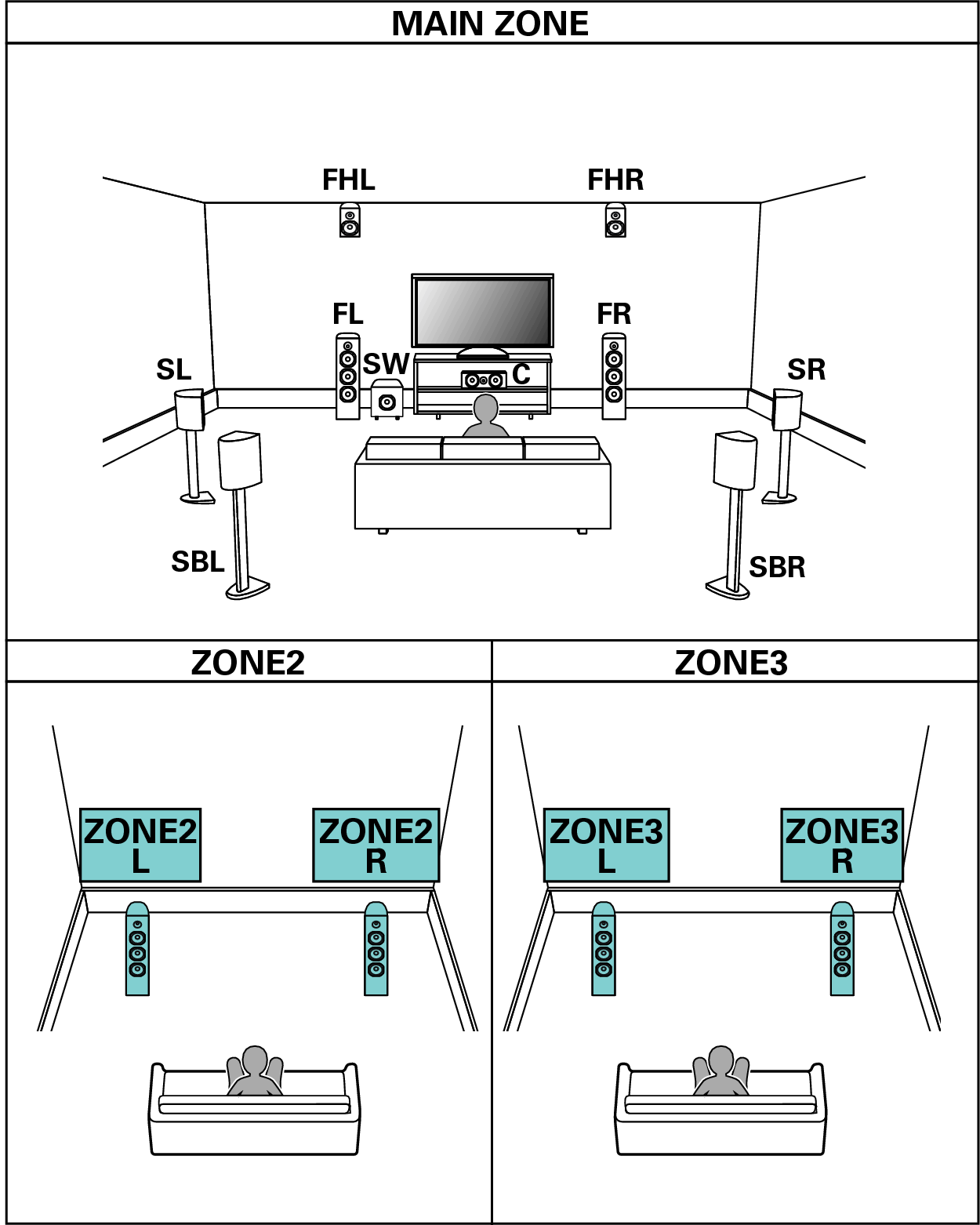

Pict SP Layout 9.1 2ch

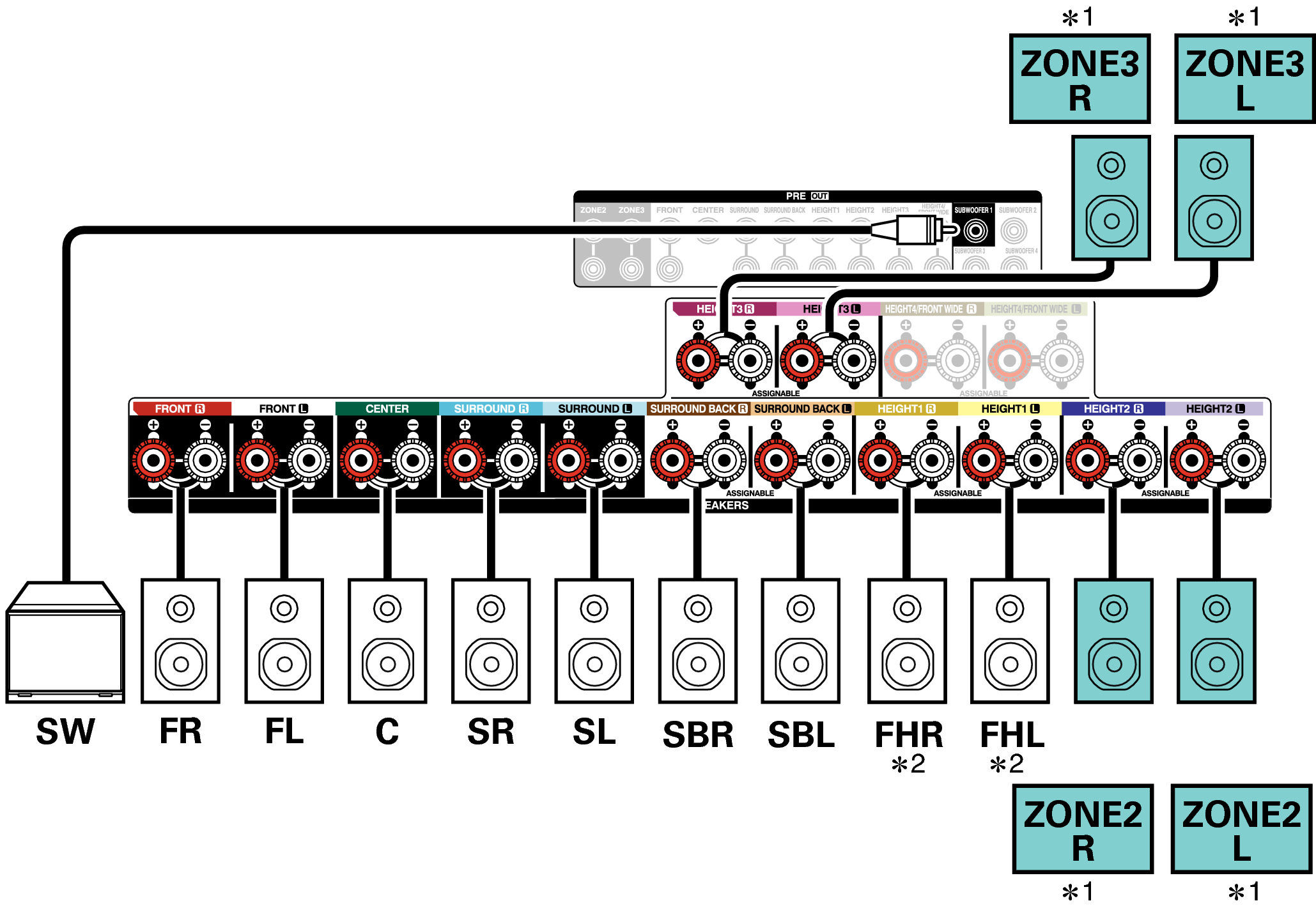

Conne SP 9.1 2ch A10H

Les bornes d’enceinte permettant de raccorder les enceintes de la ZONE2 et de la ZONE3 varient en fonction de la disposition de la MAIN ZONE. Reportez-vous à “Disposition des enceintes” dans le menu. lien

Les enceintes hautes, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées aux bornes d’enceintes HEIGHT1 et HEIGHT2. Réglez les enceintes à connecter dans “Disposition des enceintes” dans le menu. lien

Lecture 11.1 canaux (MAIN ZONE) + lecture 1 canaux (ZONE2) + lecture 1 canaux (ZONE3)

Ce type de configuration permet de lire les 11.1 canaux dans la MAIN ZONE et le 1 canaux (monaural) dans la ZONE2 et la ZONE3.

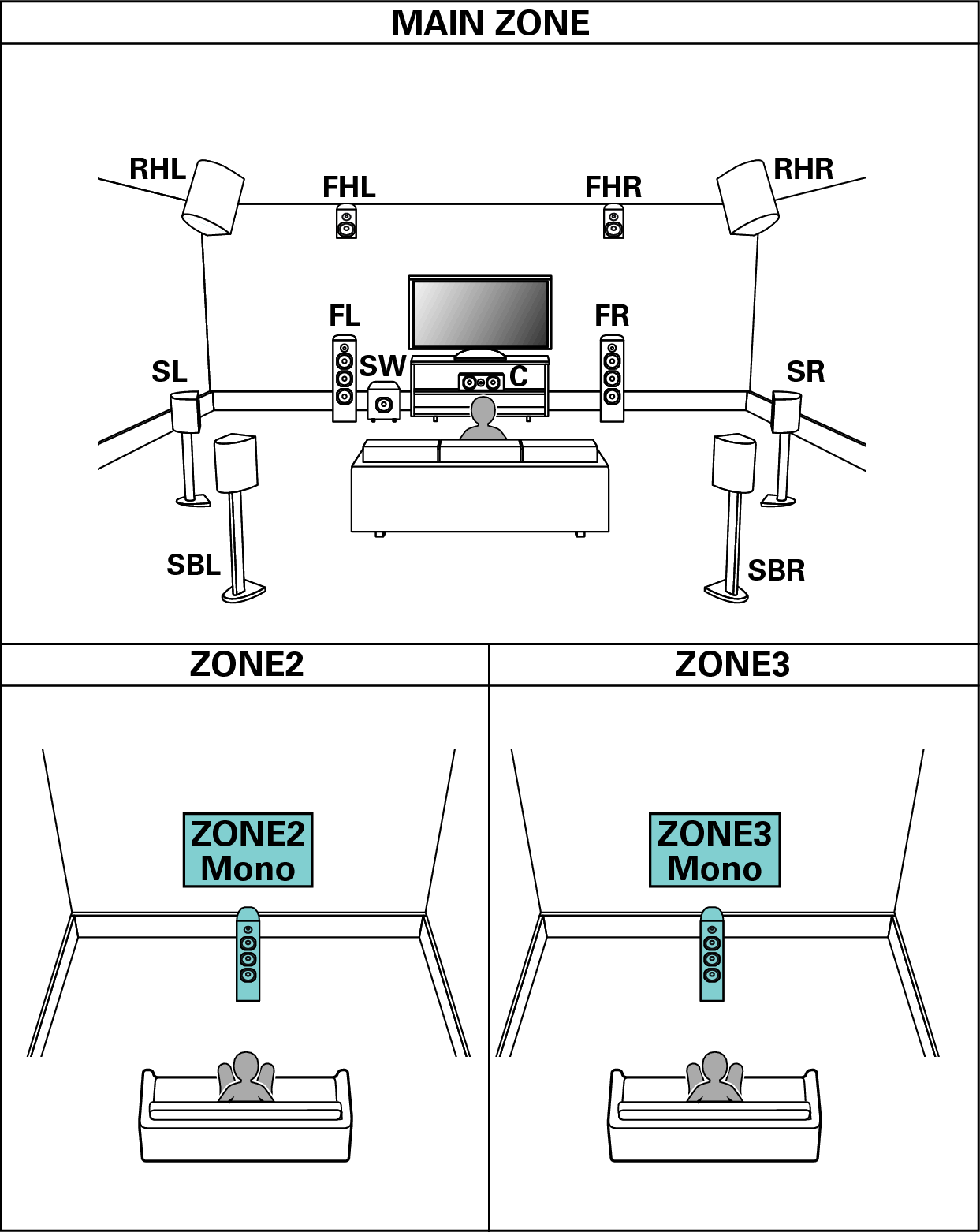

Pict SP Layout 11.1 1ch

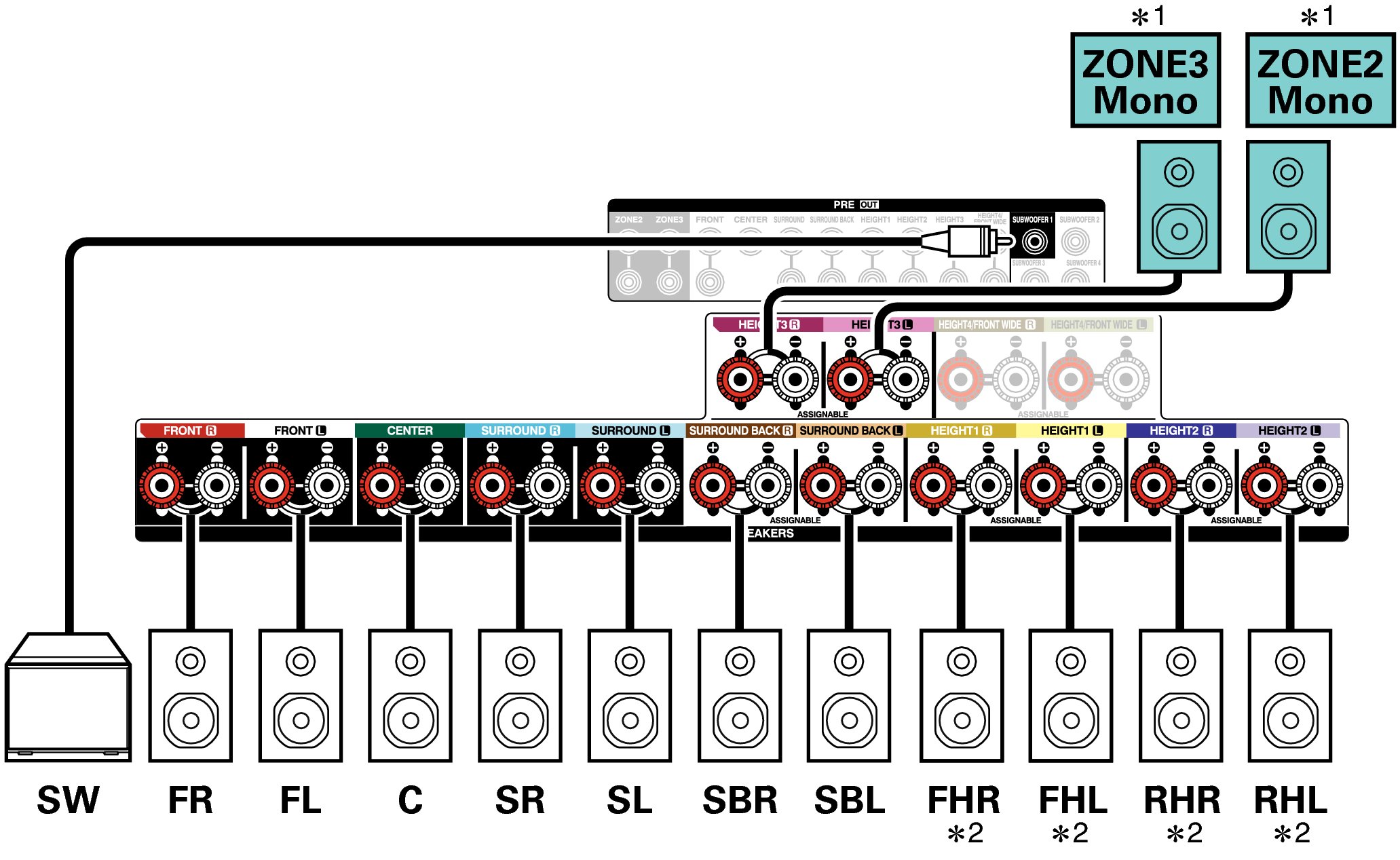

Conne SP 11.1 1ch A10H

Les bornes d’enceinte permettant de raccorder les enceintes de la ZONE2 et de la ZONE3 varient en fonction de la disposition de la MAIN ZONE. Reportez-vous à “Disposition des enceintes” dans le menu. lien

Les enceintes hautes, les enceintes au plafond et les enceintes Dolby Atmos Enabled peuvent être connectées aux bornes d’enceintes HEIGHT1 et HEIGHT2. Réglez les enceintes à connecter dans “Disposition des enceintes” dans le menu. lien
